Iris 波导滤波器的HFSS和Designer协同仿真设计
文章来源: 本站原创 录入: mweda.com
5) 将 Ansoft Designer 中优化后的IRIS 滤波器export 到HFSS 进行验证

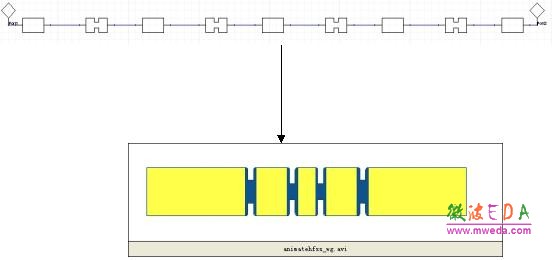

Ansoft Designer 中的通过HFSS 动态链接的到的原理图可通过脚本程序直接输出到HFSS 成为一个ready to solve 的设计。在Ansoft Designer 的波导库中包含这样的脚本程序。 这样就形成了一个工程设计的完美闭环。

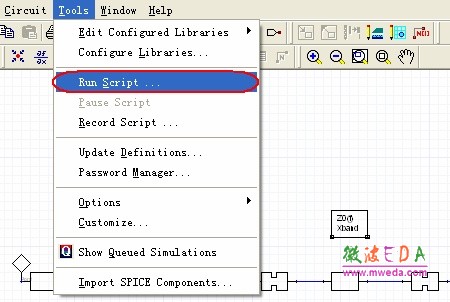

在 Ansoft Designer 的菜单栏,Tools > Run Script,运行ExportToHFSS.vbs 脚本(改脚本需配合 Ansoft 波导库使用),Ansoft Designer 中的 Iris 滤波器原理图就直接 layout 到 HFSS 了。我们接下来可以对比一下 HFSS 和 Designer 中对整个滤波器的仿真结果。
ExportToHFSS.VBS

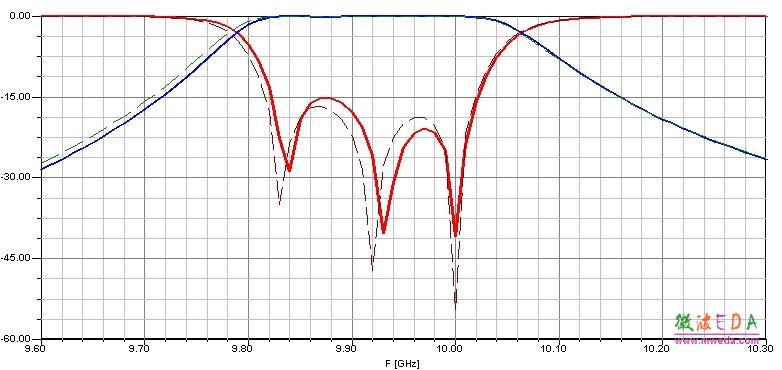

如下图所示,虚线部分为HFSS 的仿真结果,实线部分是 Designer 的仿真结果,可以看出,不论是在通带范围、带外抑制,还是ripple 的大小上,两种仿真结果都十分吻合。
仿真结果:HFSS(虚线); Ansoft Designer (实线)
-
