Iris 波导滤波器的HFSS和Designer协同仿真设计

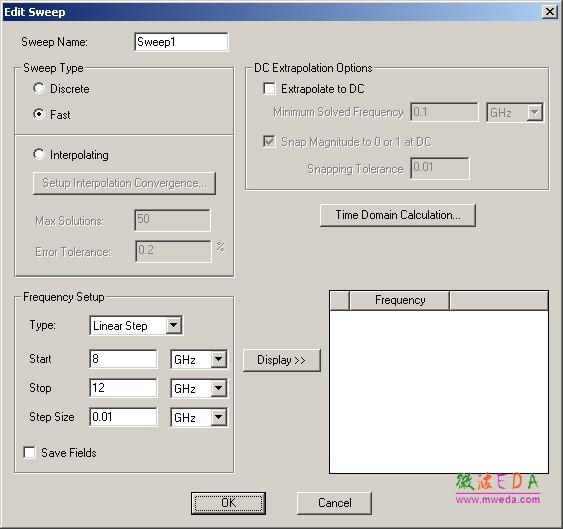

    i. 考虑到后面要使用与Ansoft Designer 的协同仿真，每个求解设置下必须只包含一个扫频设置（在HFSS 单独使用时，扫频设置的数目不受限制），并且扫频设置使用默认名称Sweep1；

    ii. 对于波导结构来说推荐使用快速扫频；只有当仿真的频段达到波导的截止频率时，才推荐使用插值扫频； 取消Save Fields前面的勾选可减少硬盘空间的需求；

    端口设置：

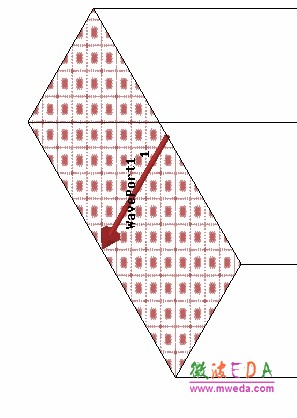

    i. 使用波端口（waveports）

    ii. 仅求解一个模式 ( 主模)

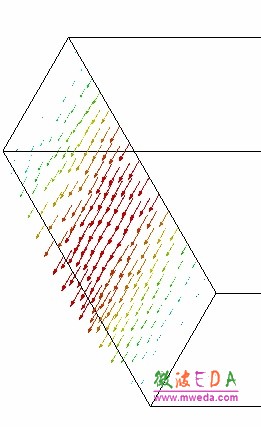

    iii. 在每个基本单元的两个端口上都定义积分线，这样可以避免求解出的电 场相位有180 度的相差；

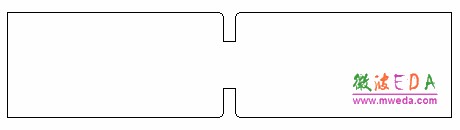

    iv.  这样一来，在每个端口处都只求解主模；我们知道在波导内部，IRIS 的存在会产生高次模（消逝模式）；然而，这些模式会迅速呈指数衰减，当波端口距离iris 足够远时，这些高次模还没反射到端口处就已经衰耗到很小的数量级（通常小于-20dB 时，高次模可被忽略不计），工程上可忽略不计； 在IRIS 基本单元中，我们可以设置波导长为2*a，a 为波导截面的宽；

    v. 在这个例子中，我们把波导壁简化为理想导体，可无需画出波导壁，HFSS 会默认仿真物体与背景交界的面为PEC，这将不考虑金属损耗；

    vi. 如果结构中存在两个放置很近的 IRIS，这种情况下可能除了主模以外的少数几个高次模在到达波端口之前还没有得到很好的衰减，那么你需要将两个IRIS 一并当作一个基本单元在HFSS 中仿真。
