4.3 HFSS中物体的材料属性

    在 HFSS 中，所有三维物体模型都需要指定其材料属性。对于常用的各向同性材料，材料属性包括相对磁导率（Relative Permittivity）、相对介电常数（Relative Permeability）、电导率（Bulk Conductivity）、介质损耗正切（Dielectric Loss Tangent）和磁损耗正切 （Magnetic Loss Tangent）等信息；对于各向异性材料，材料属性还包含相对磁导率张量、 相对介电常数张量、电导率张量、介质损耗正切张量和磁损耗正切张量等信息；对于铁氧 体材料，材料属性包含磁饱和度（Magnetic Saturation）、朗德因子（Lange G Factor）和磁 共振线宽H（Delta H）信息。

4.3.1 编辑物体材料库

    HFSS 软件自带一个默认的系统材料库，定义了多种常用的物体材料，每个 HFSS 工程设计都可以使用默认的系统材料库。如果在系统材料库中没有用户所需要的物体材料，用户可以自己向材料库中添加和定义新的材料；同时，对于系统材料库中已经定义的材料，用户也可以根据需要更改其材料属性参数。

    从主菜单栏选择【Tools】→【Edit Configured Libraries】→【Materials】命令，可以打开如图 4.18 所示的材料库编辑对话框；在该对话框中，可以添加新的物体材料或者编辑已定义物体材料的属性参数。

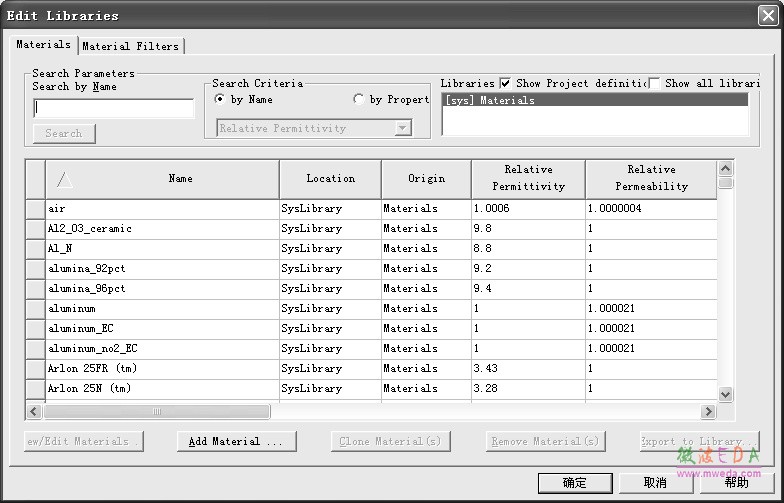

图4.18  材料库编辑对话框

    1．添加新材料

    单击对话框下方的按钮，打开图 4.19 所示的材料属性参数编辑对话框，可以定义/添加新的材料属性。在该对话框中，Material Name 栏输入新材料名称， Properties of the Material 栏输入新材料的各种属性值。其中，Name 列对应材料属性名称；Type 列对应材料类型，如果是各项同性材料，该项需要选择 Simple，如果是各项异性材料，该项需要选择 anisotropic；Value 列对应材料属性的值。例如，我们要向材料库中新添加一个介质材料 FR4，其相对介电常数是 4.4，损耗正切约为 0.02；此时，可以在 Material name 栏输入 材料名称 MY_FR4，分别在 Relative Permittivity 和 Dielectric Loss Tangent 两项对应的 Value 值处输入 4.4 和 0.02，因为是各项同性材料，Type 选择 Simple，其他项保持默认值，然后单击OK按钮。此时，在材料库中就添加了一个新的介质材料 MY_FR4，其相对介电常数为 4.4，损耗正切为 0.02。

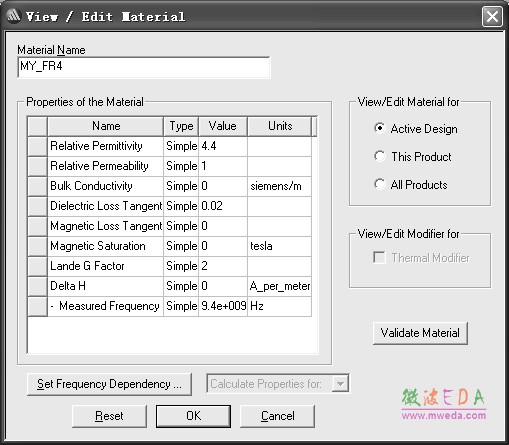

图 4.19  材料属性参数编辑对话框

    2．编辑材料属性

    编辑或者更改已经定义的材料属性参数，与添加新材料的操作相似。首先在图 4.18 所示 的材料库编辑对话框中找到需要更改的材料名称，然后双击该材料，打开与图 4.19 一样 的材料属性参数编辑对话框，在该对话框中即可更改各个属性参数值。
