4.3 HFSS中物体的材料属性

    1．设置建模时的默认材料

    在 HFSS 中，可以通过工具栏材料属性按钮，设置建模时的默认材料，按钮所显示的材料名称即为当前建模使用的默认材料名称。建模过程中，用户可以根据需要更改默认的材料名称，方法如下：单击工具栏材料属性按钮，在其下拉菜单中单击 Select…，打 开 Select Definition 对话框（注：Select Definition 对话框和图 4.18 所示的材料库编辑对话框相同），从打开的对话框中选中需要的材料，然后点击确定按钮。此时，即把所选材料 设置为建模时的默认材料，同时该材料的名称显示在工具栏的快捷按钮上。

    2．查看物体模型的材料

    选中物体模型，激活 HFSS 工作界面左下角的物体属性窗口，选择该窗口的 Attribute 选 项卡，该窗口中 Material 项右侧显示的名称即为当前物体所使用的材料名称，如图 4.20 所示。

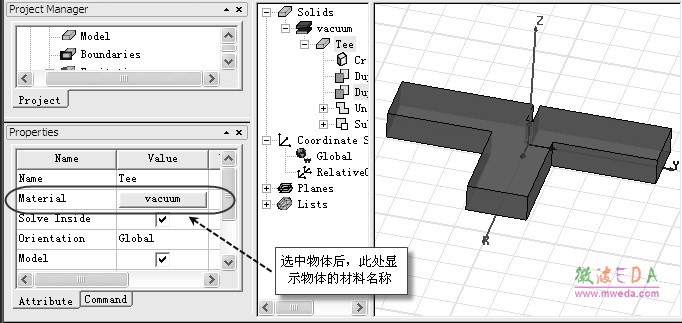

图 4.20 查看物体模型的材料

     3．设置物体模型的材料

    在 HFSS 中有多种方式可以设置三维物体模型的材料，最简单的方式是选中物体模型，从主菜单栏选择【Modeler】→【Assign Material】操作，或者单击工具栏的按钮，打开 Select Definition 对话框，从打开的对话框中选择所需要的材料设置为物体模型的材料。另外，也可以通过物体的属性对话框来设置物体模型材料，具体操作过程为：选中物体模型，激活物体属性窗口，如图4.20 所示，选择Attribute 选项卡，单击Material 项右侧的材料名称 按钮，打开 Select Definition 对话框，从对话框中选中所需要的材料，然后点击确定按钮， 即可将选中的材料设置为物体模型的材料。
