7.1.3  HFSS中添加、删除和使用变量操作

    1．定义和删除工程变量

    从主菜单栏选择【Project】→【Project Variables…】命令，或者选中工程树下的工程名称，然后单击右键，从弹出菜单中选择【Project Variables…】命令，打开工程变量编辑对话框，如图7.2 所示。对话框的 Project Variables 选项卡是用来添加和编辑工程变量的窗口， 对话框的 Intrinsic Variables 选项卡列出了 HFSS 系统预定义的常用变量，对话框的 Constants 选项卡列出了 HFSS 系统预定义的常数。

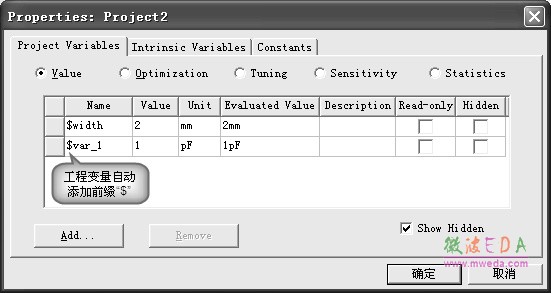

图 7.2  工程变量编辑对话框

    在图7.2 所示的 Project Variables 选项卡中，Optimization、Tuning、Sensitivity 和 Statistics 单选按钮分别用于设置列表中的变量是否可以用于优化设计、调谐分析、灵敏度分析和统 计分析。下面以选中 Optimization 单选按钮为例来具体说明。选中 Optimization 单选按钮后， 对话框界面如图 7.3 所示，选中变量对应的 Include 复选框，则表示该变量可以用于优化设 计，反之变量不可以用于优化设计。对于本图所列的两个工程变量，变量 var_1 可以用于 优化设计。

    回到图 7.2 所示界面，单击按钮，可以打开图 7.4 所示对话框，添加/定义新的 变量。其中，Name 项是变量名，Value 项是变量初始值，初始值可以是数值或是表达式。例 如，如果定义一个工程变量 length，其值是已定义工程变量 width 的两倍，则需要在 Name 项输入变量名称“length”或“$length”，在 Value 项输入表达式“2*$width”，然后单击OK 按钮，完成添加工程变量 length 的操作。操作完成后，在图 7.2 所示的工程变量编辑对话框会列出新添加的变量名和变量值。

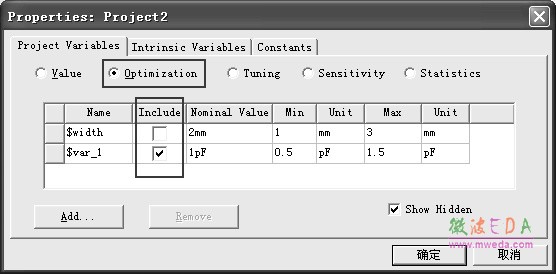

图 7.3 工程变量编辑对话框之优化设计

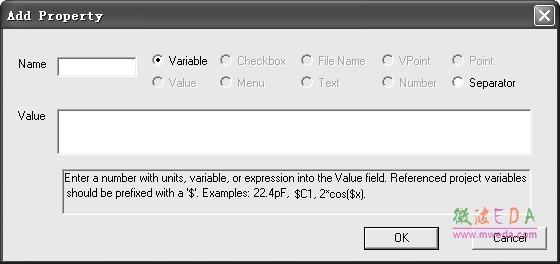

图 7.4 变量定义的对话框

    如果需要删除已经定义的工程变量，在图 7.2 所示的对话框中选中该变量，然后单击Remove按钮即可。

    2．定义和删除设计变量

    从主菜单栏选择【HFSS】→【Design Properties…】命令，或者选中工程树下的设计名 称，然后单击右键，从弹出菜单中选择【Design Properties…】命令，打开图 7.5 所示设计变量编辑对话框。设计变量的添加和删除操作步骤与工程变量基本相同，这里不再赘述。

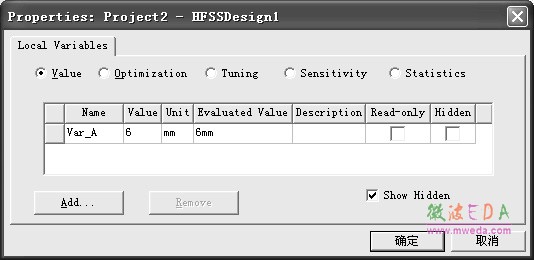

图 7.5  设计变量编辑对话框

    3．变量的使用

    在 HFSS 中，几乎所有的设计参数都可以使用变量来表示，例如物体模型的尺寸、物体的材料属性、边界条件相关参数等。

    对于已定义的变量，可以直接使用变量或者包含变量的表达式来表示设计参数。例如， 假设当前设计中定义了工程变量 width 和设计变量 length，现在需要创建一个长方体，长方体的长和宽分别用变量 length 和 width 表示，则只需在长方体的属性对话框中把长方体的长和宽用变量代替即可，如图 7.6 所示，注意工程变量在使用时需要加前缀$。

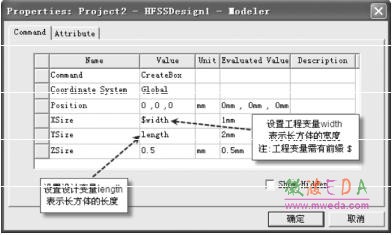

图7.6 使用变量代替长方体的长和宽

    在设计过程中，也可以输入未定义的变量代替设计参数。输入未定义的变量后，HFSS 会自动弹出如图 7.7 所示的添加变量对话框，定义刚输入的变量，并给该变量指定初 始值。

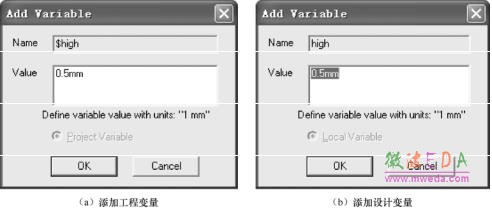

图 7.7 “添加变量”对话框
