HFSS中的 Floquet端口定义

        Floquet端口基于Floquet模式进行场求解，用于二维平面周期性结构的仿真设计，如平面相控阵列和频率选择表面等类型的问题。与波端口的求解方式类似，Floquet端口求解的反射和传输系数能够以S参数的形式显示；使用Floquet端口激励并结合周期性边界，能够像传统的波导端口激励一样轻松地分析周期性结构的电磁特性，从而避免了场求解器复杂的后处理过程。此外，Floquet端口允许用户指定端口处入射波的斜入射角和极化方式，然后从求解结果中选择所关心的极化分量。

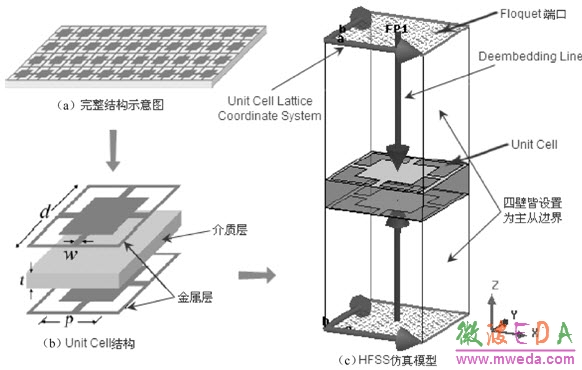

        平面周期性结构可以看做由一个个相同的单元（Unit Cell）组成，使用Floquet端口和主从边界条件分析平面周期结构，用户只需要提取其中一个单元，然后建模，如图1所示。在设置Floquet端口激励时需要指定端口的栅格坐标系统（Lattice Coordinate System），该坐标系统的a、b轴分别表示周期性结构单元的排列方向。
