Iris 波导滤波器的HFSS和Designer协同仿真设计

文章来源: 本站原创    录入: mweda.com

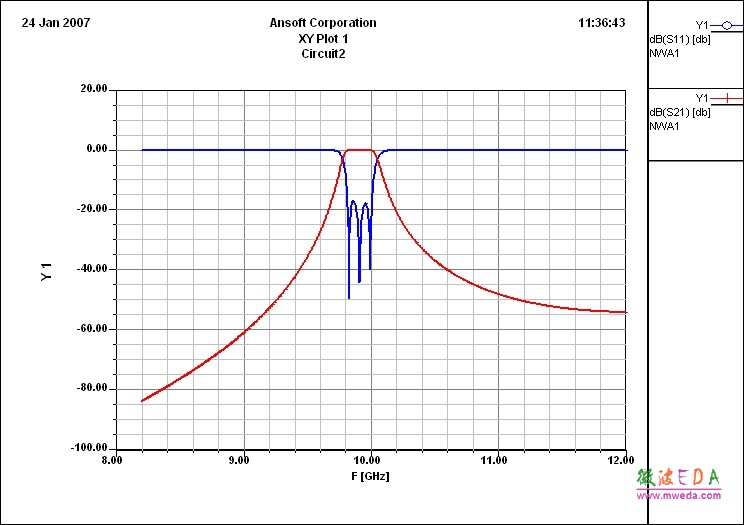

    4)  在Ansoft Designer 中完成滤波器的优化设计

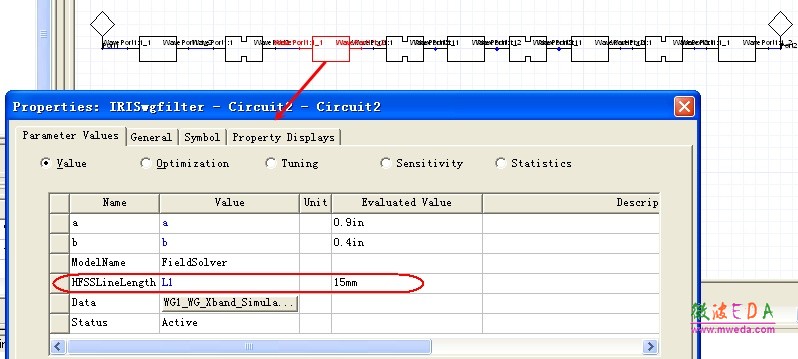

    HFSS 中的变量被传递到 Ansoft Designer 中之后,都显示为基本单元的属性。进行优化之前,要重新设置变量。

    下面我们以优化IRIS 间的距离为例。根据IRIS 带通滤波器结构对称的特性,5 段空波导的长度可以如下分别定义变量为 L0, L1, L2 ;其中L0 的长度与带通特性无关,我们只需要优化L1 和L2 即可。

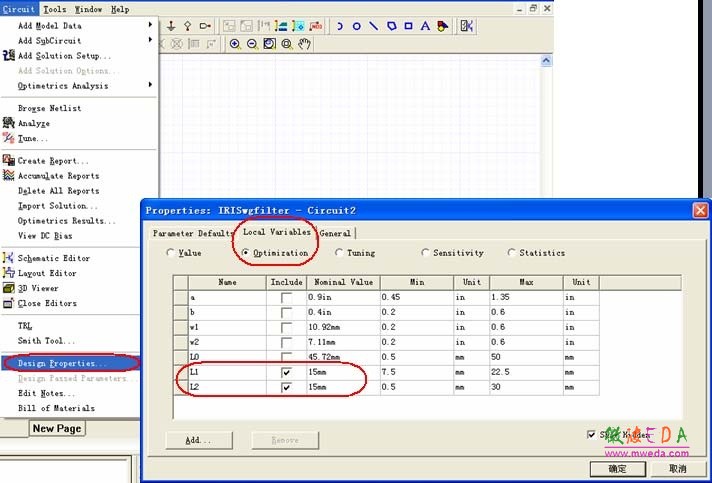

    设置优化目标之前,要先选定参与优化的变量。如下图所示,“design properties” 的“local variables”中将L1 和L2 勾选。另外,为L1 和L2 设置适当的初始值,以及取值区间也会提高优化效率和效果。

    接着定义优化设置。在Optimetrics中 add 一个Optimization。

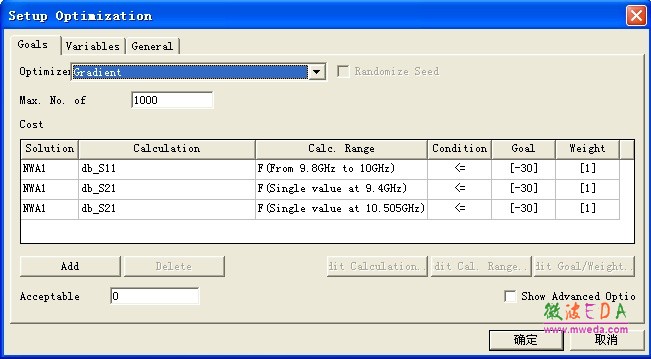

    如下图所示,一个优化设置中可同时包含多个优化目标,并且可同时对多个变量进行优化。(优化设置中的更多细节功能这里就不再赘述了,请参考 online help)
