Iris 波导滤波器的HFSS和Designer协同仿真设计

文章来源: 本站原创    录入: mweda.com

   3) 在 Ansoft Designer 中求解

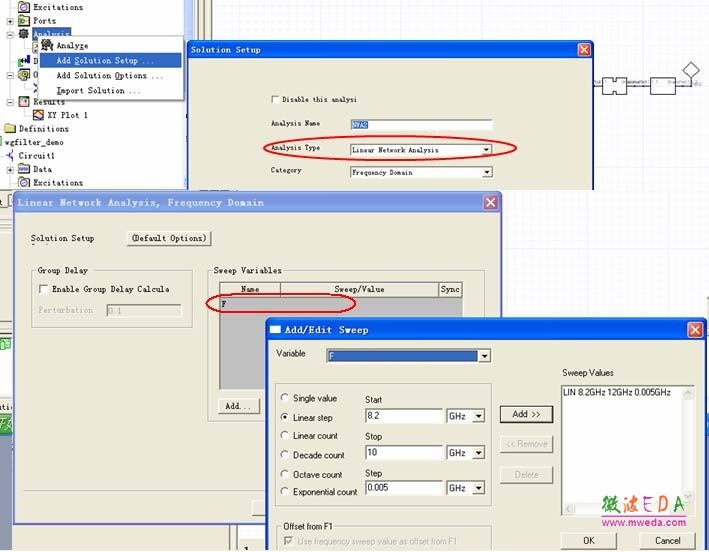

    Ansoft Designer 中的求解设置相比HFSS要简单得多。如下图所示，添加一个“Linear Network Analysis”，然后设置扫描范围8.2~12GHz 即可。

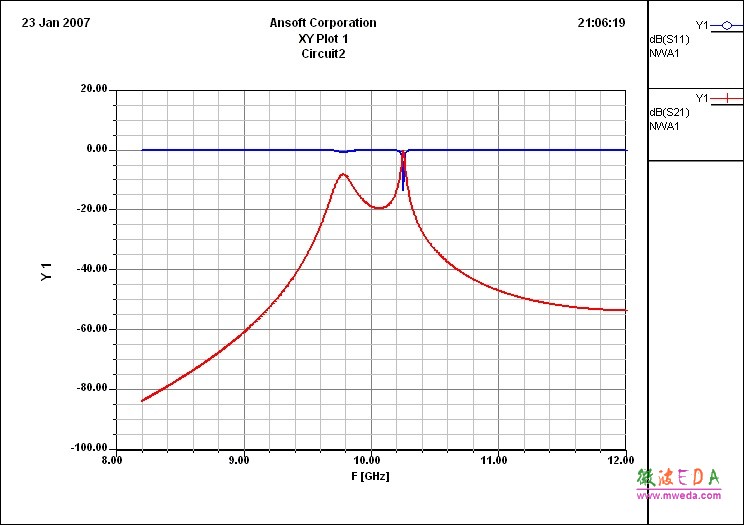

    根据初始设计得到的S11 和 S21 仿真结果如下所示。滤波器的带通特性还没有体现出来，显然需要做优化。
