Iris 波导滤波器的HFSS和Designer协同仿真设计

文章来源: 本站原创录入: mweda.com

2) 建立 HFSS 与Ansoft Designer 间的动态链接

当对HFSS 中的基本单元求解和参数化扫描完成后，就可以着手建立HFSS 到Ansoft Designer 的动态链接了。

在Ansoft Designer 中插入一个电路设计，Project > insert circuit design，Layout technology 选择none。

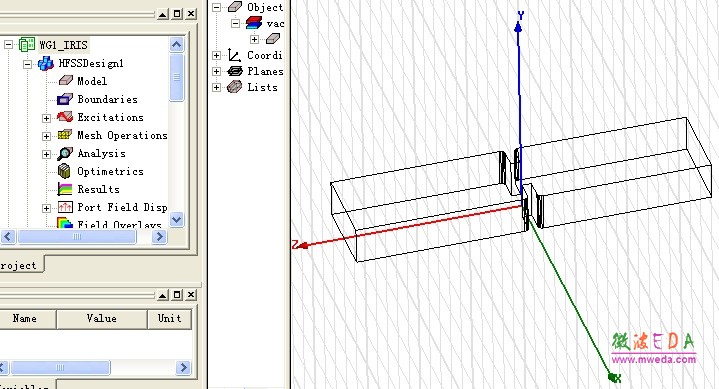

我们现插入IRIS 基本单元，下图为IRIS 基本单元的HFSS project。

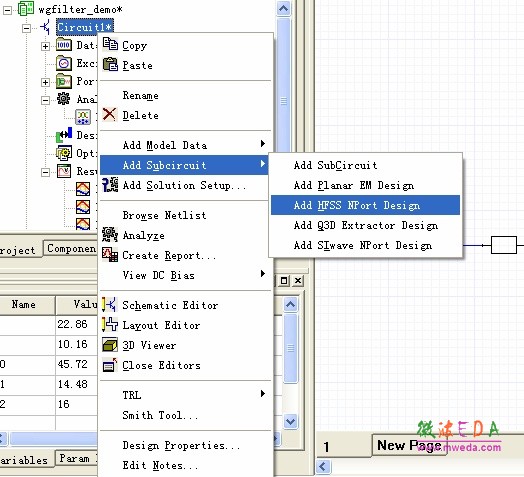

如下图所示，在project manager 中，右键 circuit ，插入一个HFSS 子电路。这样HFSS 中的设计会以N 端口元件的形式插入到Ansoft Designer 的电路设计中来。

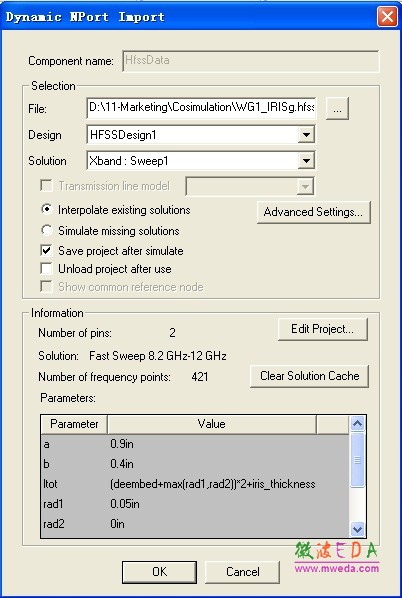

接着，你会看到一个动态连接设置的窗口 Dynamic NPort import。

File栏，通过路径查找选中需要链接进来的 HFSS 基本单元 project；

Design栏，用来选择具体是哪个design，因为一个HFSS project 中可以同时管理多个design，（Tips：我们可以将所有 HFSS 基本单元的设计都存放在一个HFSS project 下，然后给每个基本单元的设计做不同的命名，这样便于查找）；
