Iris 波导滤波器的HFSS和Designer协同仿真设计

    Iris 滤波器经常被用作窄带滤波器的设计。一个带宽很窄的滤波器要求的求解精度是很高的，因为每次自适应求解后滤波器的工作频带都会微微地向高频处漂移，加之S12 曲线的斜率十分陡峭，因此通常需要较多的求解次数才能收敛。然而，当将 Iris 波导滤波器拆分成单元后，每个单元的频响都不会呈现出带通的特性，就不存在收敛难的问题了。在这种设计上应用场路结合的解决方案十分划算。

    详细的设计步骤可总结如下：

    1) 在 HFSS 中进行的基本单元建模和仿真

    如下图 2 (a)所示为一个典型的 Iris 波导滤波器。根据这样的外形，我们可以轻易地将它分解为图2(b) 和(c) 两种基本单元。基本单元(b)表示的是滤波器的IRIS 部件； 对于电特性来说，(b) 应该只包含IRIS 隔膜部分，但是由于高次模的问题在建模的时候不能这样处理，我们必须包含两段连续的波导。通过 HFSS 中waveport 的deembed 功能可将S 参数的参考平面推到 IRIS 隔膜的根部。

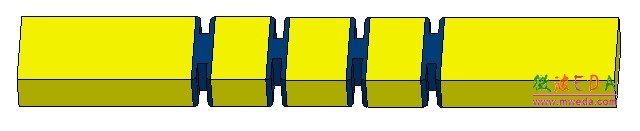

图2(a)

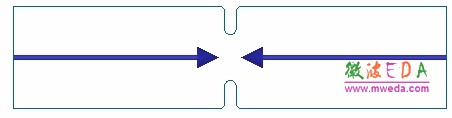

                   图2(b): De-embed            图2(c)

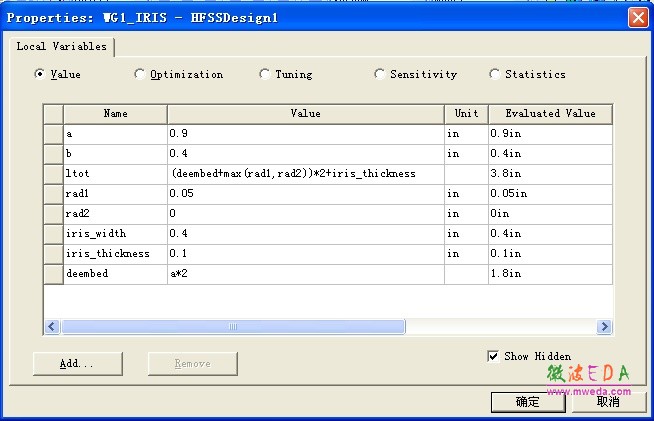

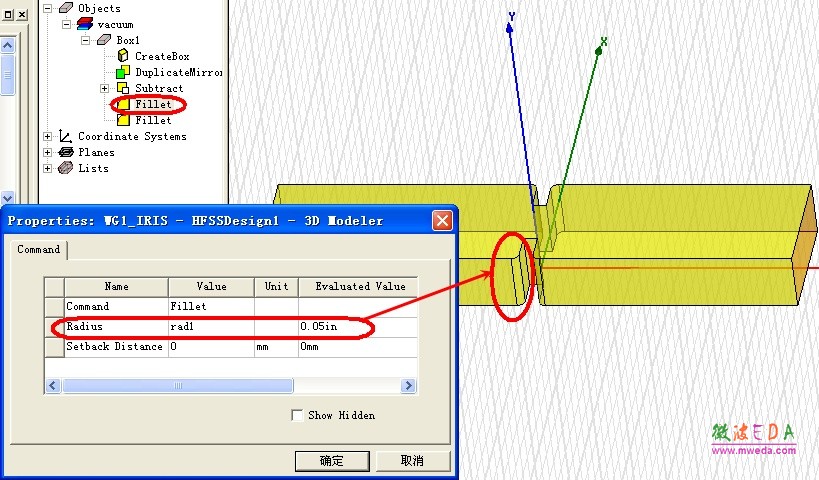

    波导采用 WR-90 标准波导，波导截面的长和宽分别为a 和b，侧边的倒角采用 HFSS 中的Fillet 功能：选中需要倒角的边（一次可同时选中多条边），3D Modeler > Fillet。IRIS 具体尺寸如下：

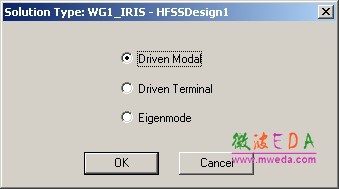

    接下来，我们将对这两种基本单元建模并求解。首先，波导结构的求解可使用Driven Model求解类型；

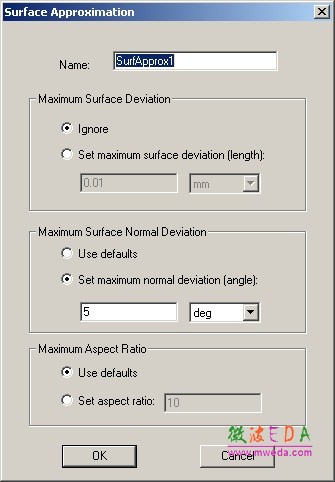

    如图 2（b）所示，波导插入膜片处采用的倒园角的工艺。在这些倒角处可配合相应的手动网格剖分。选定波导结构，右键选择Assign Mesh Operation中的Surface Approximation，指定Normal deviation为 5 度（90 度的角共切18个面）。
