Iris 波导滤波器的HFSS和Designer协同仿真设计

文章来源: 本站原创    录入: mweda.com

    波导器件的求解设置可参照以下步骤：

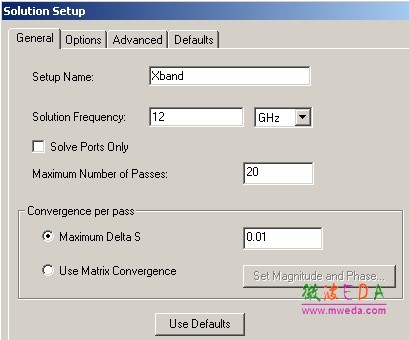

    i. 插入一个新的求解设置，以这个波导滤波器为例，如果需扫频频带为 8～12GHz 的话，选择12GHz 为求解频率；

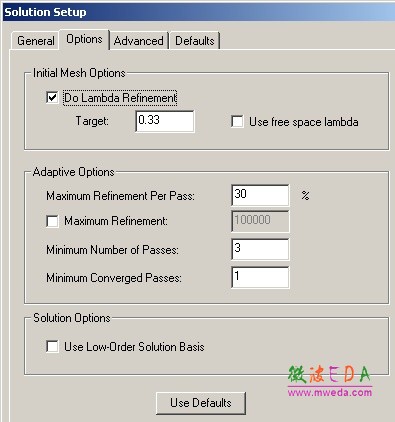

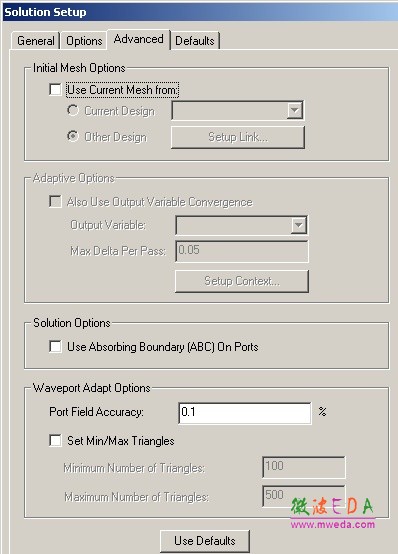

    ii. 为了避免与后面在 Ansoft Designer 中的仿真产生累积误差，在 HFSS 中 需设置较高的求解精度：Maximum Number Of Passes（最大迭代次数）= 20；Maximum Delta S（S 参数矢量差的最坏值）= 0.01；Maximum Refinement Per Pass （每次迭代最多增加的网格量占上一次网格量的百分数）= 30 ；Minimum Number Of Passes（最小迭代次数）= 3 ；Port Field Accuracy （端口求解精度）= 0.1% 。
