Iris 波导滤波器的HFSS和Designer协同仿真设计

    Solution栏，当一个design 中包含多个求解设置（solution setup）时（比如分多个频段求解），在这里可以选择某一个求解及扫频设置。具体选择哪一个要根据你在Ansoft Designer 中需要做的频率扫描范围而定。

    选择interpolate existing solutions，当Designer 的求解涉及到 HFSS 的仿真结果以外的值时，（如linear network analysis 中的扫频点，或在Designer 中进行优化时的优化变量值），Designer 会根据插值算法计算出缺少的数据，这个功能在进行扫频和优化时极为有用。否则，也可以选择“simulate missing solutions”，这样当遇到没有求解数据的时候，HFSS 的求解引擎会被自动的唤起进行求解。

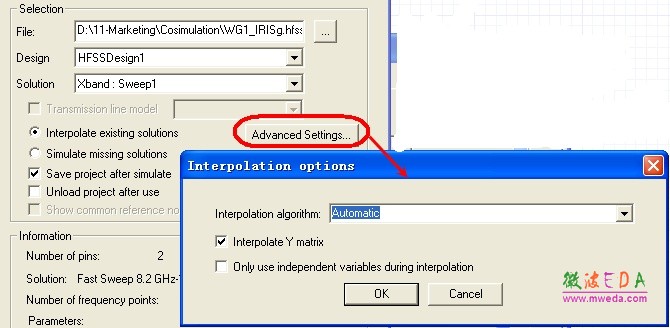

    插值算法还包含一些高级设置－“advanced setting”，提供根据不同的曲线特征选 择相应插值算法的功能。关于这部分的细节就不在这里赘述了，感兴趣的设计者可参考online help 中的相关内容；否则，按照默认设置即可。

    “Information”中，给出了pin 脚数目的信息等，一般与HFSS 中的端口数目一致。

    “Parameter”中可以看到所有 HFSS 中定义的变量，它们能够被乖乖地传递到 Ansoft Designer 中，用做优化。

    另一种基本单元如图2 (c) 所示为一端空波导，它可用来调节相邻IRIS 之间的间隔。我们可以利用两种方法来实现这段空波导。第一种方法大家都能想到，就是做一个两端口波导，然后将波导的长度进行参数化扫描，作为Designer 中优化的基础数据，这里就不再赘述了。

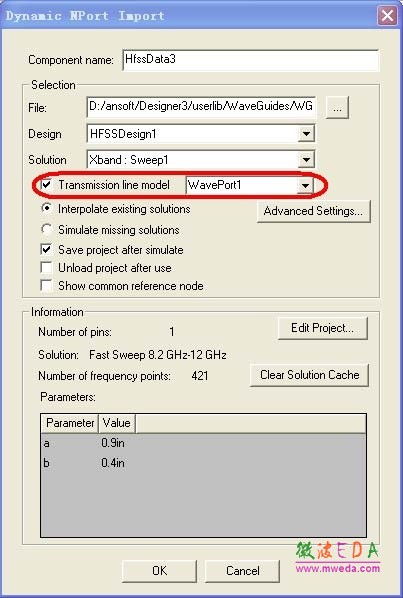

    我们这里重点介绍一种更方便快捷的方法：利用“transmission line model”来方便 的链接进一端均匀传输线。当 HFSS 的设计被链接到 Ansoft Designer 时，除了端口的特性阻抗外，端口模式的传播系数（包含衰耗和相移因子）也都会被传递到 Designer。 对于均匀传输线，在 HFSS 中只需设置一个端口，Designer 便会根据这个端口的特性 阻抗和波传播系数计算出不同长度情况下的传输线 S 参数。在这个过程中，仅仅是不断的调用 HFSS 的后处理引擎，无需重新求解，因此速度非常快。

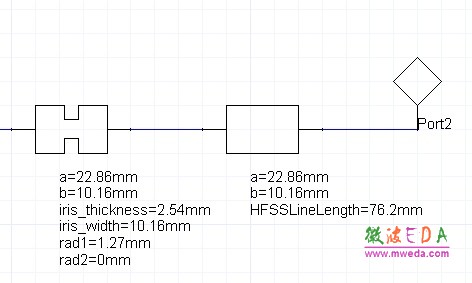

    当动态链接设置好之后，基本单元可通过简单的 ctrl+c, ctrl+v 复制出多个来，比如我们要设计一个包含4 个 IRS 的滤波器。当元件放置好之后，加上端口，如下图所示：
