CST中怎样在Hybrid solver中设置变量

Q：小明同学想在Hybrid solver中设置一个变量并进行参数扫描仿真优化。该变量为Source或platform中的某一个变量，或者source与platform之间的相对位置。如何实现该功能呢？

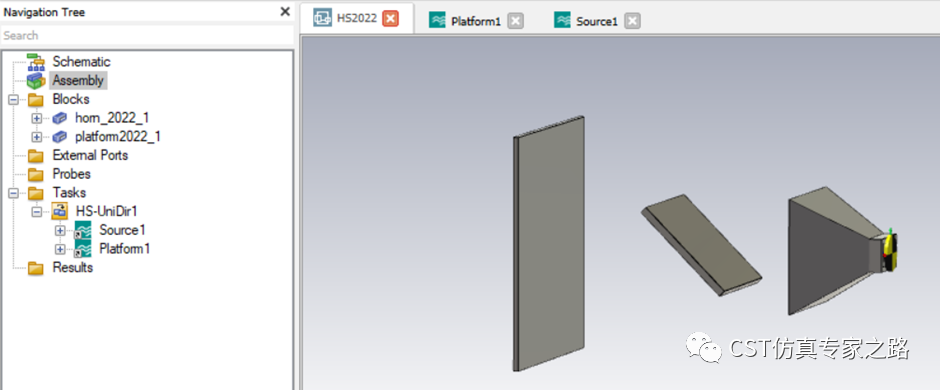

A：Step 1. 首先创建一个混合求解任务，如下图所示，创建了一个单向混合求解任务。

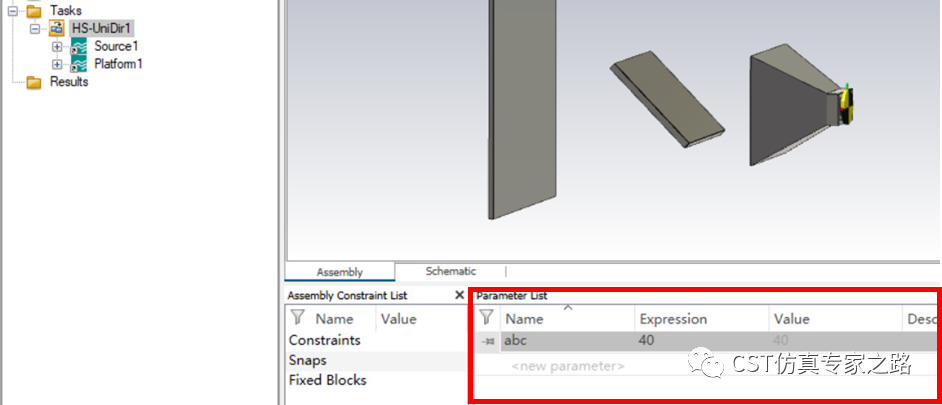

Step 2.在上图界面下的parameter list中创建全局变量abc，如下图所示

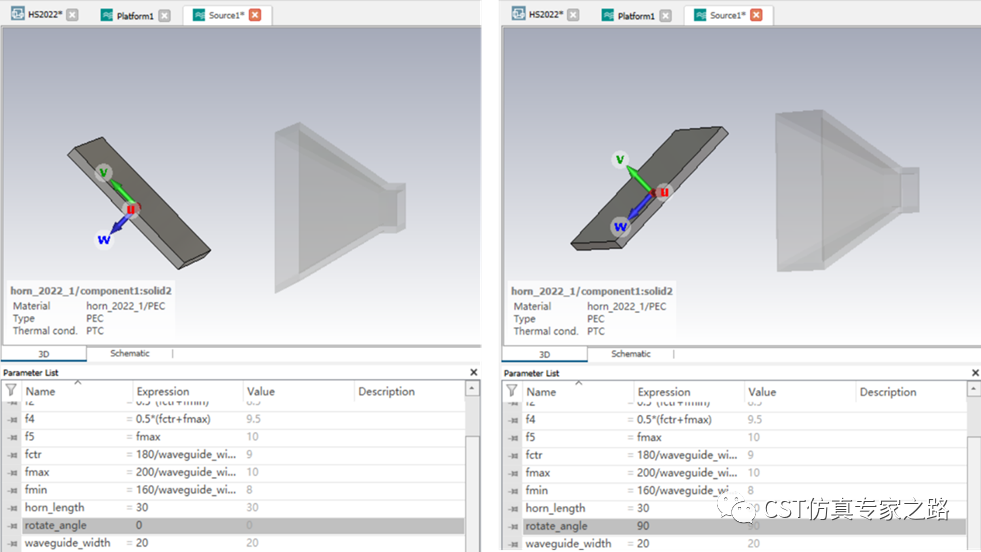

Step 3.在source或者platform中添加变量，本案例是在source中定义变量rotate_angle作为喇叭天线前方金属板的旋转角度的值，如下图所示

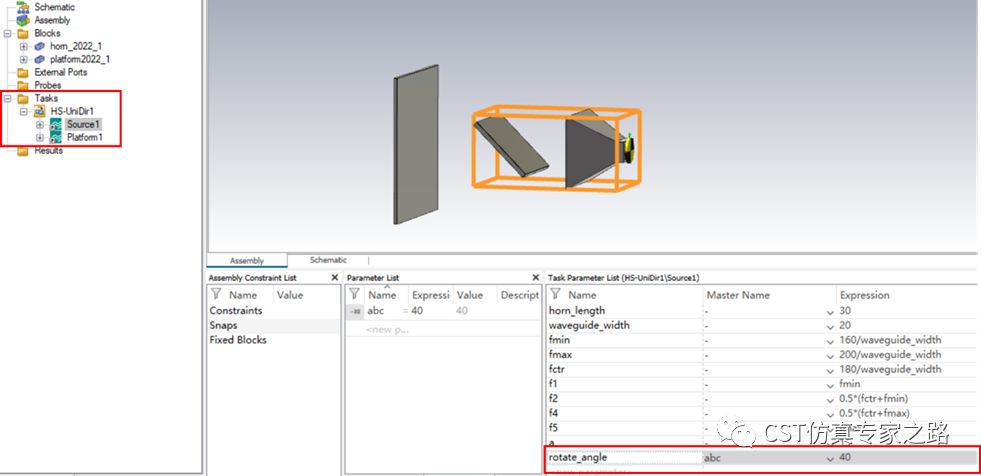

Step 4. 回到Assemmbly界面，选择HS任务中的source，此时在Task Parameter List中可以看到rotate_angle这个变量，然后为这个变量指定Master Name为全局变量abc。

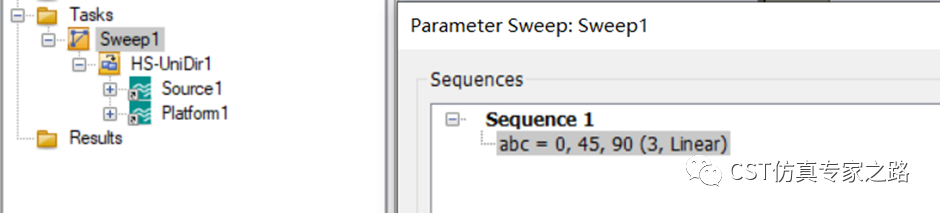

Step 5. 创建parameter sweep task，并添加参扫的变量。设置完成后，执行update。

Step 6.  可以在仿真结果中查看参扫后的结果，如source的S参数，远场方向图，platform的远场方向图等，如下图所示。

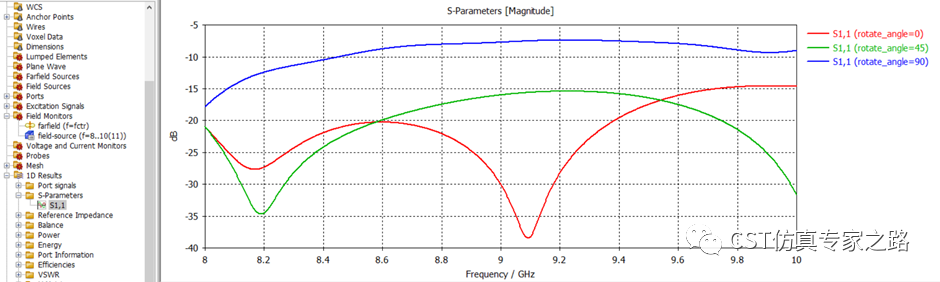

【Source参扫结果——S参数】

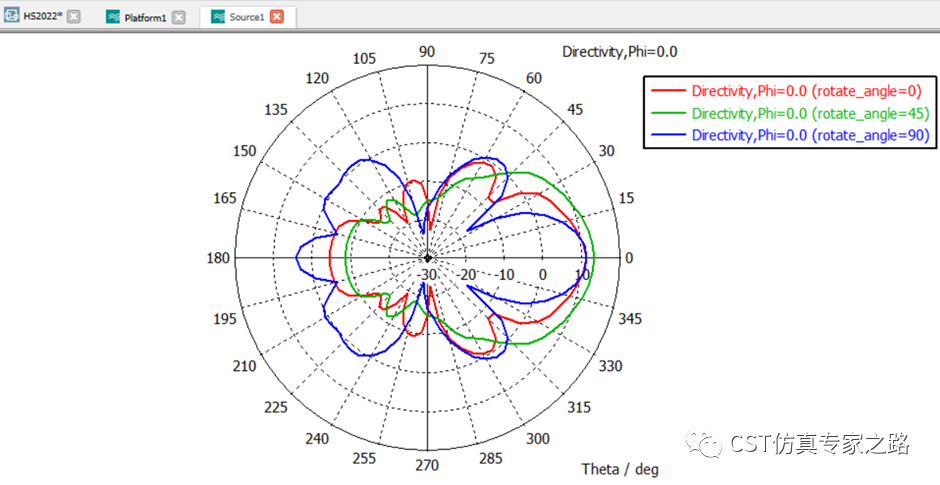

【Source参扫结果——远场方向图】

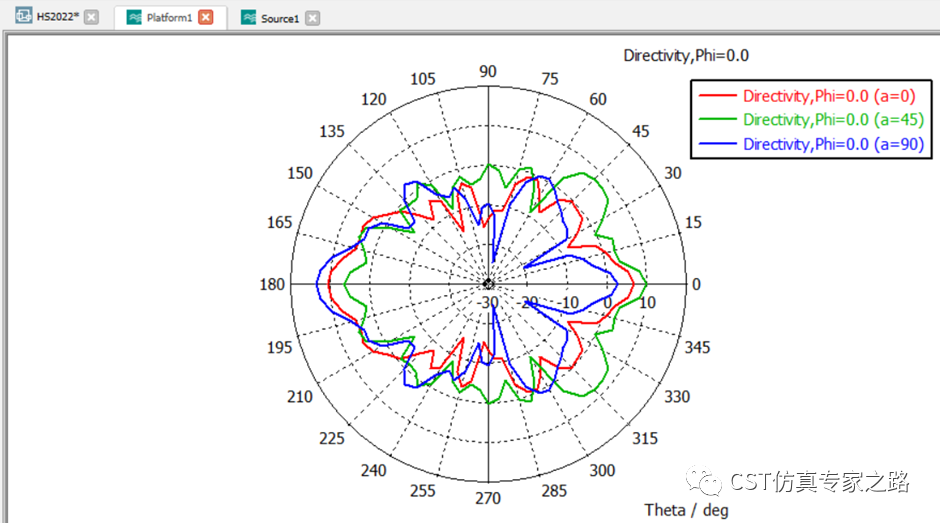

【Platform参扫结果——远场方向图】
