如何利用电流钳测试结果进行RE仿真？

最近有不少小伙伴问：有很多设备只能通过电流钳+频谱仪测试cable上的差、共模电流，有没有办法仿真设备的远场RE辐射呢？答案是：可以。该方法适用于以下场景：设备的辐射主体主要来自cable，如果辐射是来自PCB板，那就不适合了。

准备工作：

1、使用电流钳对cable上的差、共模噪声进行测试，从频谱仪得到噪声频谱。这里需要注意的是频谱仪的带宽、扫描时间等设置，要与实测尽量保持一致，这样才能拿到近似的频谱。

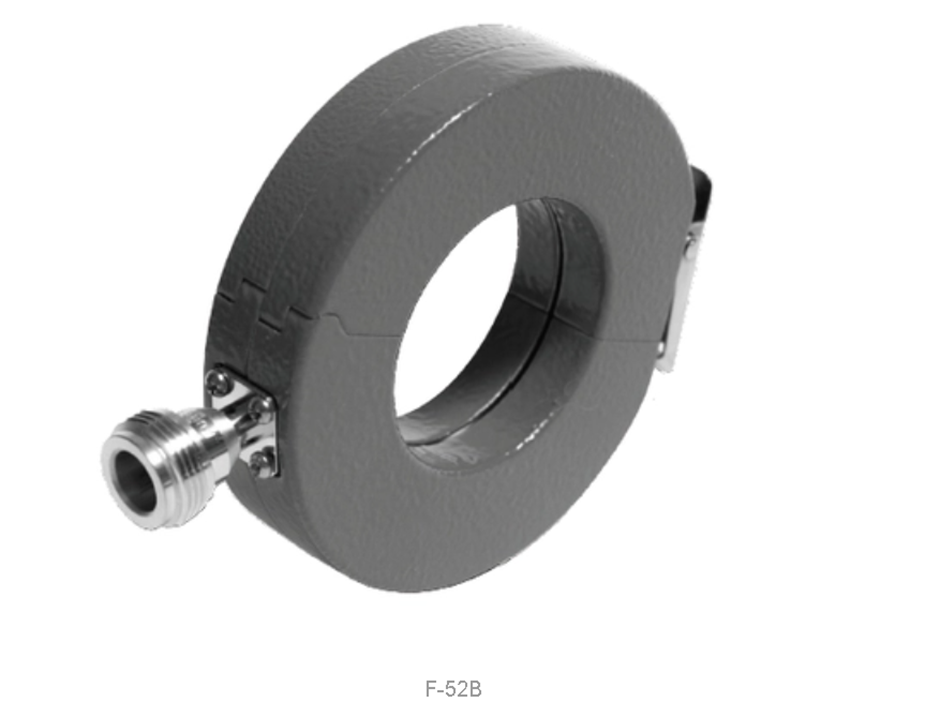

2、拿到探头的转移阻抗曲线。这个很重要，后续仿真时要用到。

建模操作：

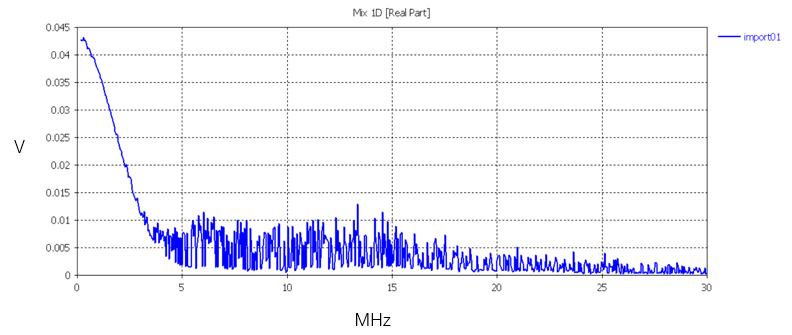

1、首先需要导入电流探头测试的结果，单位建议采用V，如果是dBV或者dBuV，最好都转成V。转换方法就是一个数学计算过程，这里不再赘述。

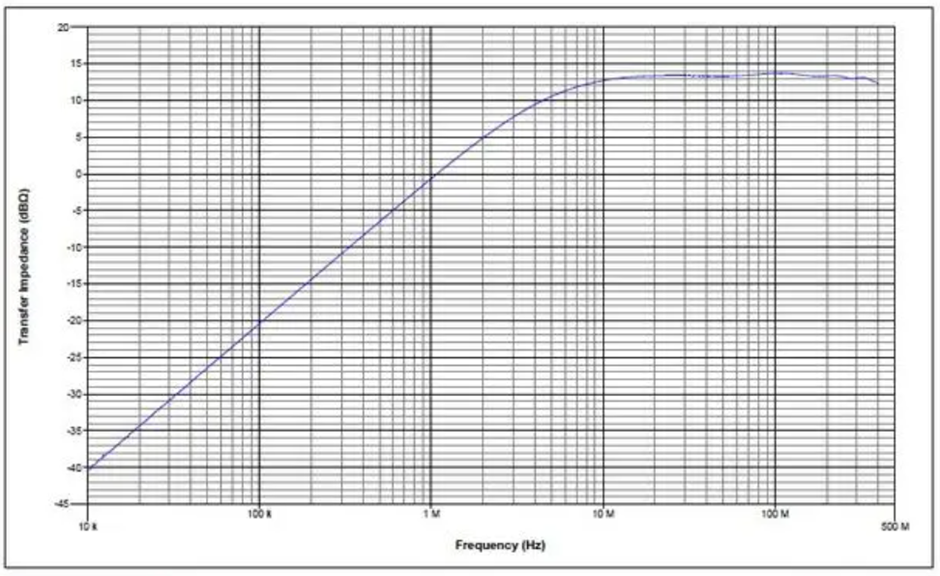

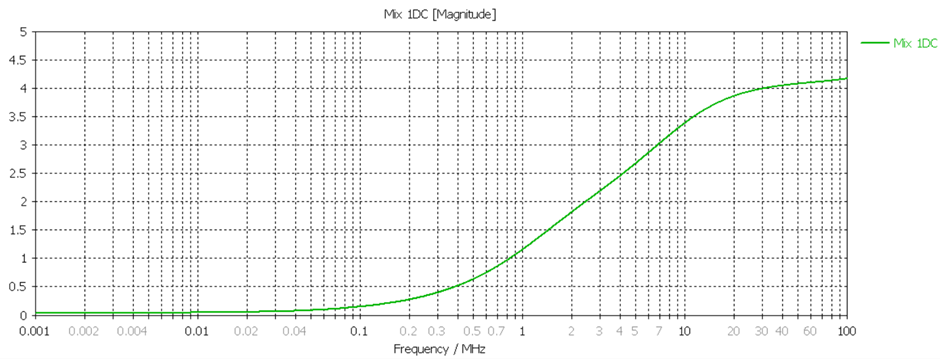

2、导入电流钳的转移阻抗曲线。

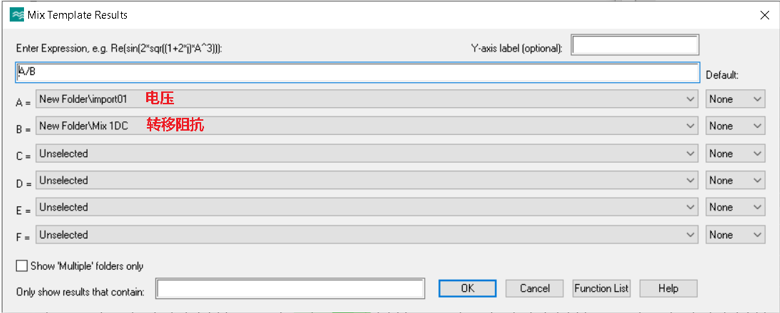

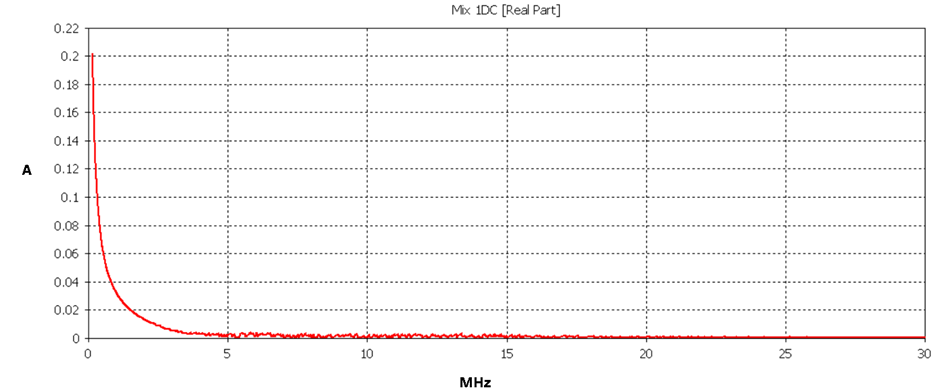

3、把频谱仪测到的电压信号，除以转移阻抗，得到电流结果。这里可以直接用CST后处理进行计算。

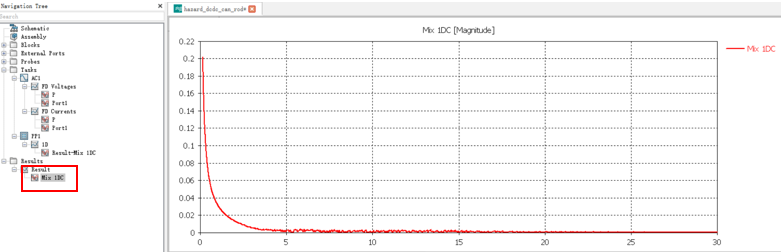

4、把电流值copy到电路工作室的results下面，后面会选择这个信号作为激励源。

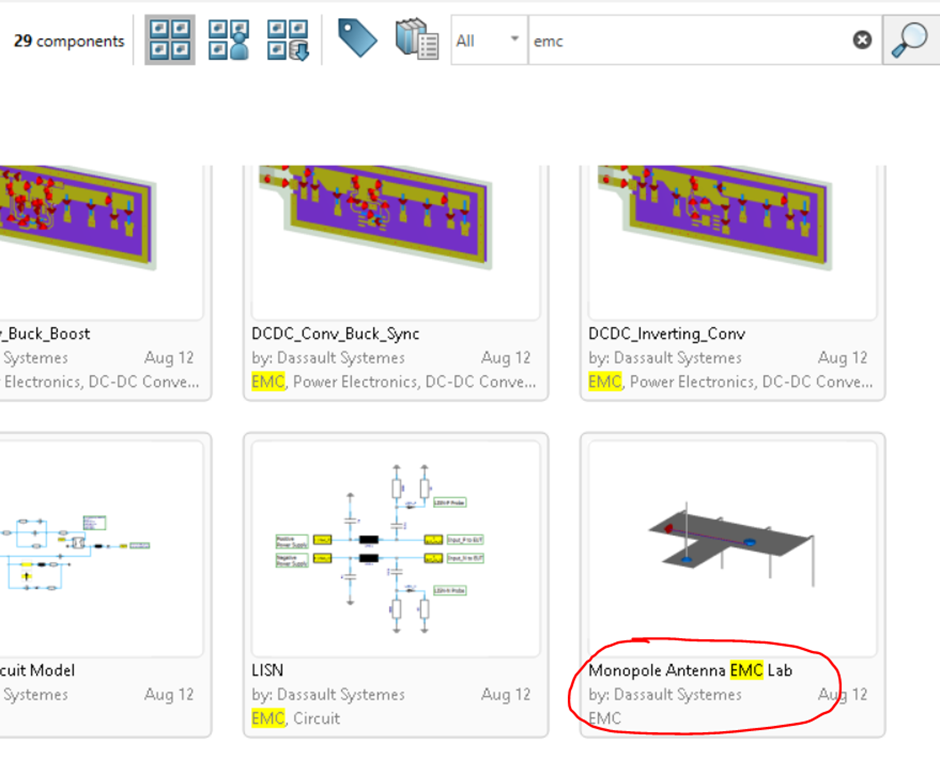

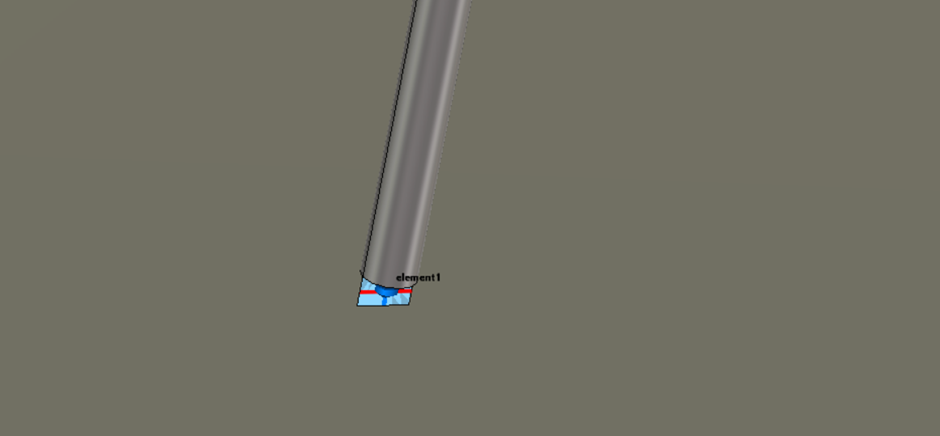

5、接下来开始3D建模，本案例中使用了CST2023版本自带的单杆天线作为接收天线，直接从模型库中导入。单杆天线的模型已经建好，端口处已经自动添加了element。

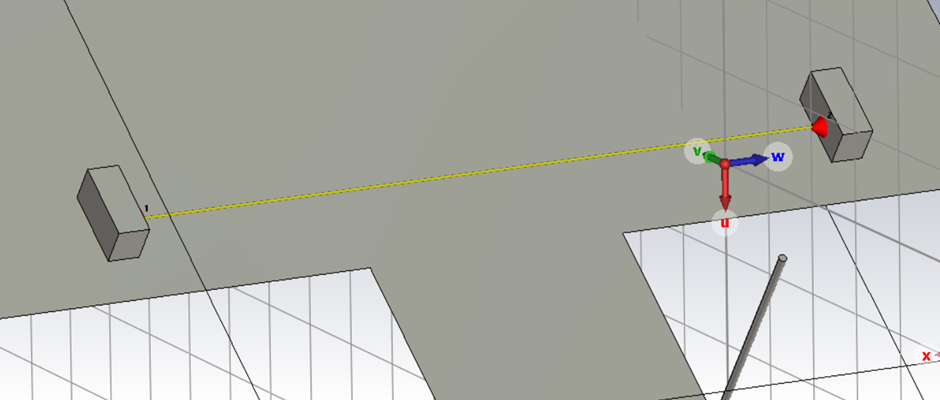

6、EUT的建模，这里的例子比较简单，只在测试桌上画了一条cable，两侧加port。左侧port1接LISN，右侧port2接EUT。

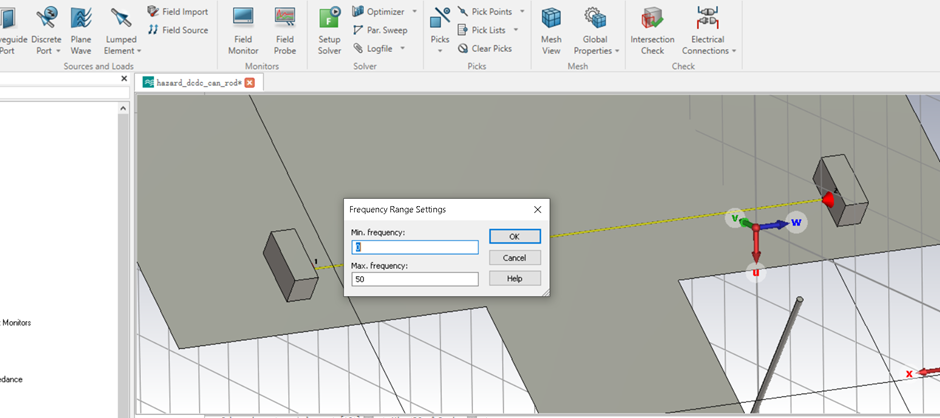

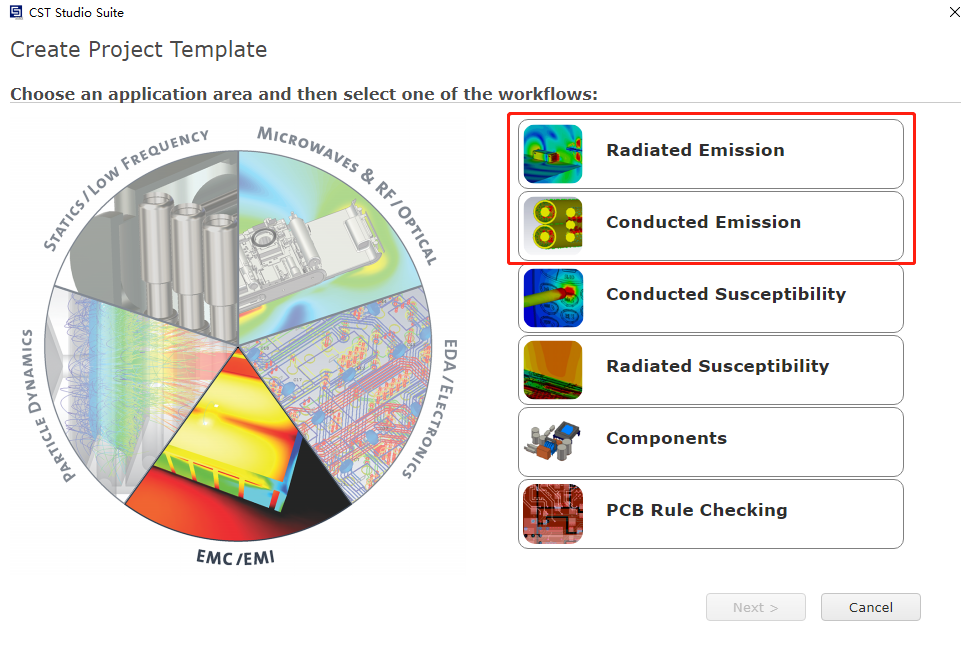

7、3D采用F求解器，仿真频段0-50M，设置和常规的没太大区别，这里不再赘述。需要提醒一点：大家以后做类似仿真的时候，一定要从EMC模板进到3D界面。

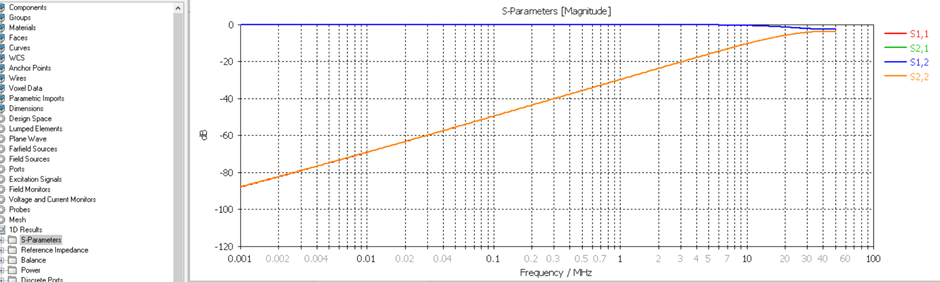

8、先进行3D仿真，确保S参数没有问题。

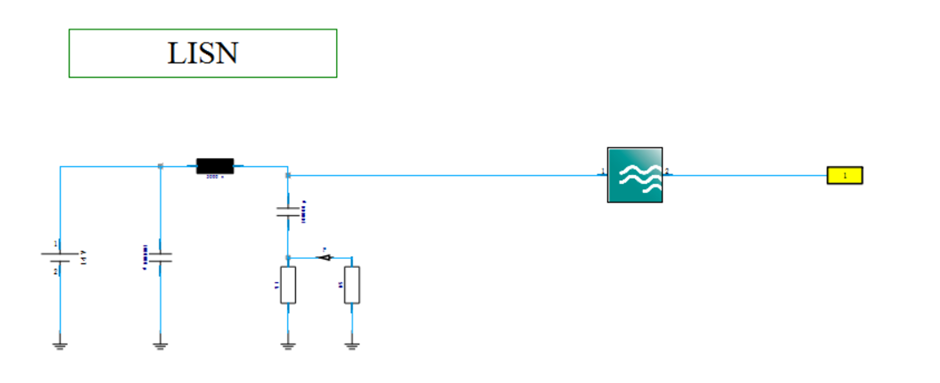

9、接下来转到电路工作室，左侧1接LISN电路模型，右侧2接电路port。

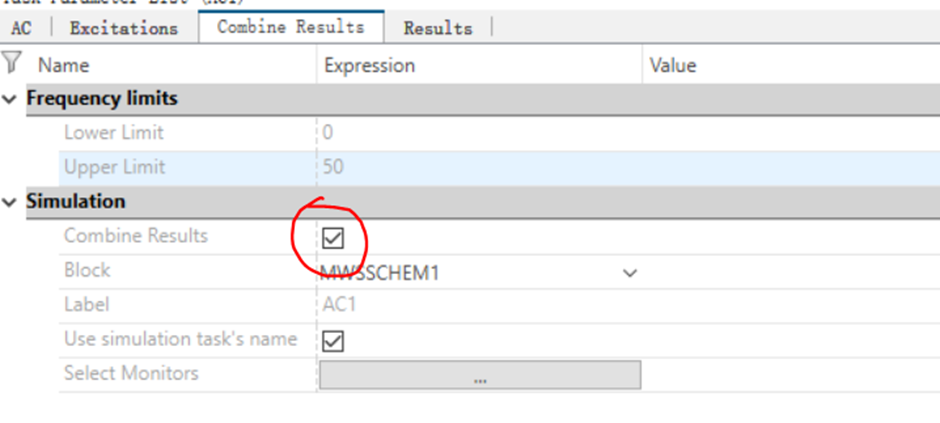

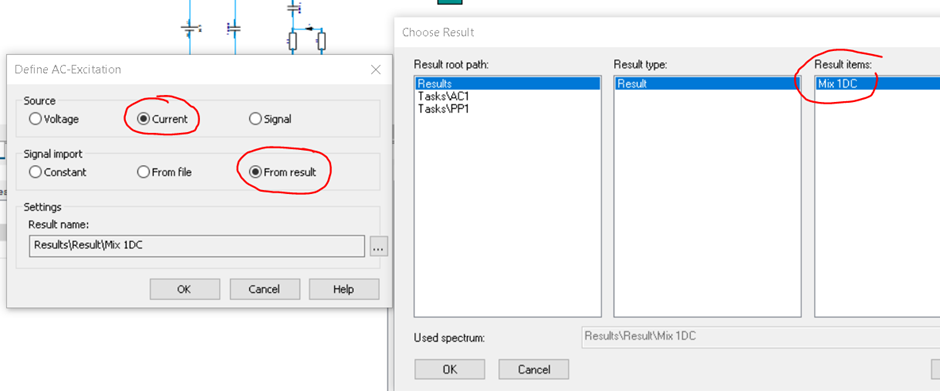

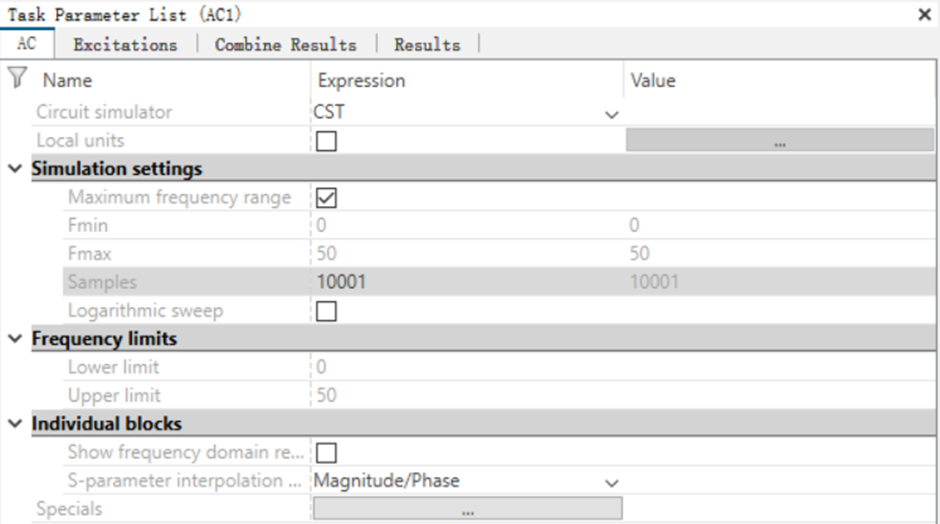

10、创建AC task，激励信号选择之前copy的电流频谱，勾选combine results，点击update运行。

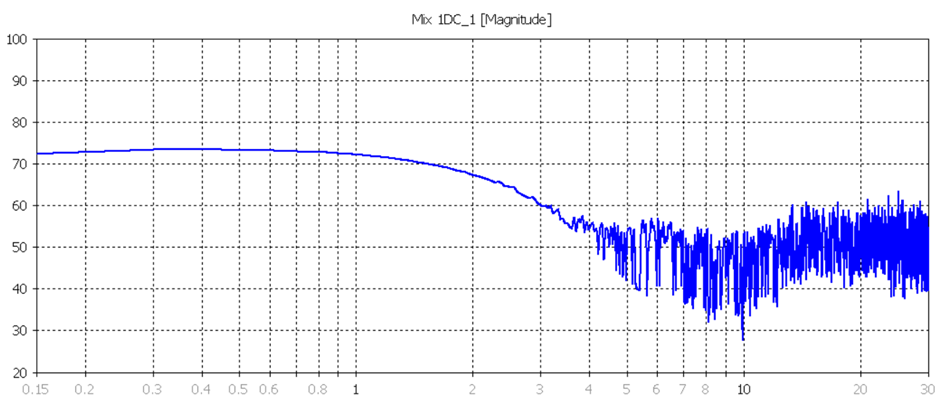

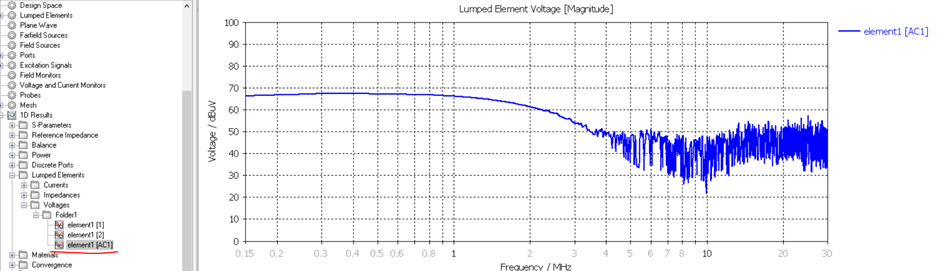

11、运行完后，回到3D界面，1D results\Lumped elements\Voltages下面，可以看到AC combine后的结果，这就是天线端口接收到的电压信号频谱。

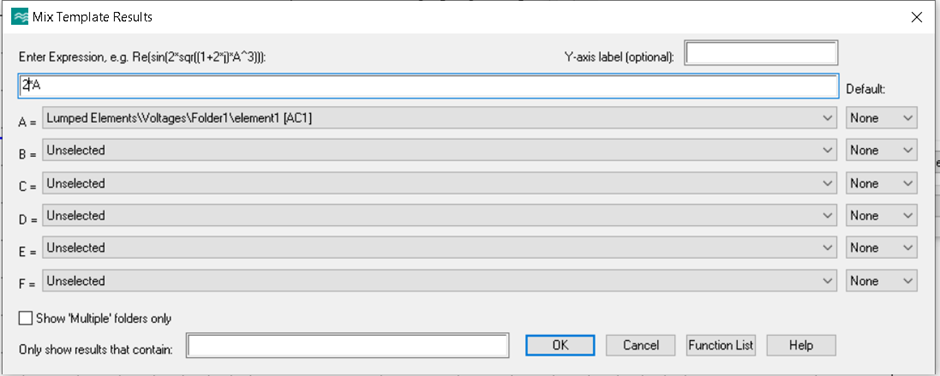

12、拿到了电压信号还没有结束，我们还需要把端口电压转换成场强。这里就需要另一个关键因素：天线系数。我们使用的单杆天线天线系数是2，用端口电压乘以2，就可以得到场强结果。关于天线系数的仿真，可参考FAQ039：如何计算天线系数Antenna Factor 。

关键点总结：

1、几个重要概念：转移阻抗、天线系数。

2、频谱仪测量得到的是电压信号，要转成电流信号作为激励源。

3、仿真出来的电压结果要转成场强。

4、用到了CST场路协同的仿真方法。

5、最后再强调一点：类似的仿真建议建议从EMC模板进，很多设置软件已提前设置好。

感谢阅读，如果觉得本篇文章有用，请点赞、收藏、在看或赞赏，分享给更多朋友了解和关注我们。
