如何使平面波等效波导端口

经常有人问平面波激励的能量怎么这么小，这期给大家做个对比，展示如何将平面波和波导端口做到一样的激励效果。

拿个最简单的有损介质材料，我们加上一些电监视器看功率损耗。

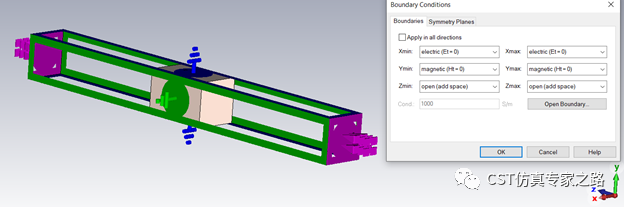

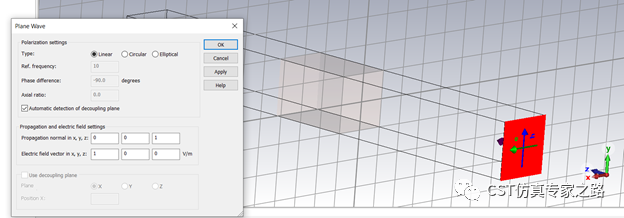

先看平面波定义，用默认的E=1V/m，Z-方向入射。然后边界需要根据电场方向的定义，用E和M边界限制整个区域的极化方向；最后求解器用平面波仿真。

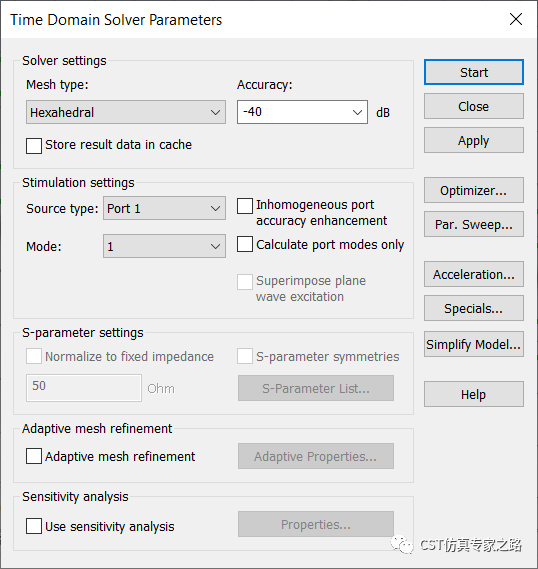

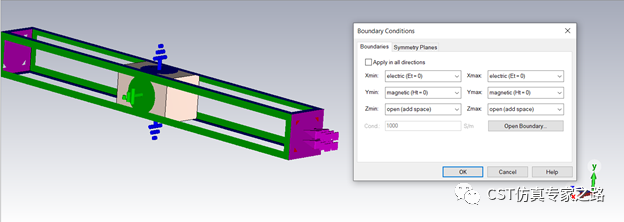

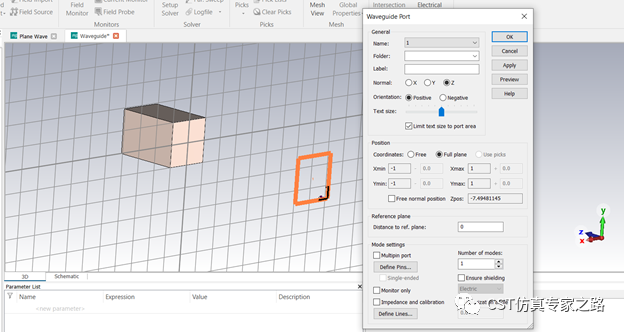

另外保存一个相同的项目文件，用波导端口替代平面波。端口直接设置在Z－方向，与边界尺寸相同，同样也用E和M边界限制整个区域的极化。求解器中选择端口进行激励。

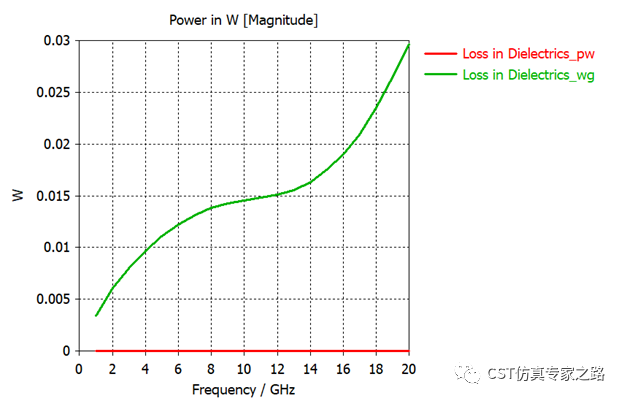

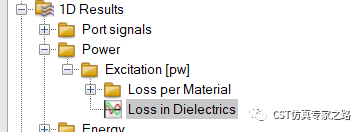

两个项目都仿真后，比较损耗功率。可见并不相同。

这是因为平面波是电场密度，而波导端口是0.5W均值，所以需要以下公式进行转化：

Ppeak(W)=E(V/m)^2/377*Area

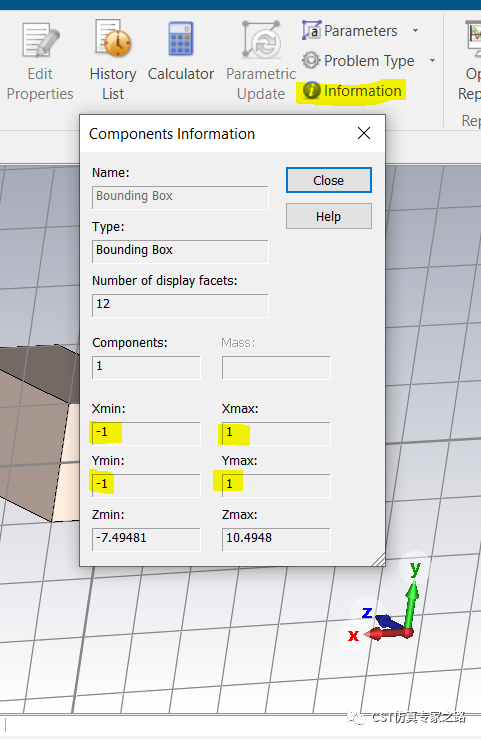

测量平面波面积：

计算等效平面波的电场密度：

E=1*sqrt(377)/length=19.416/0.002=9708.2

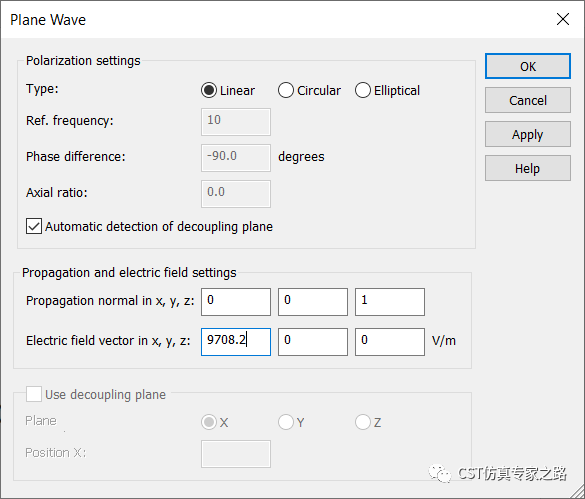

修改平面波定义：

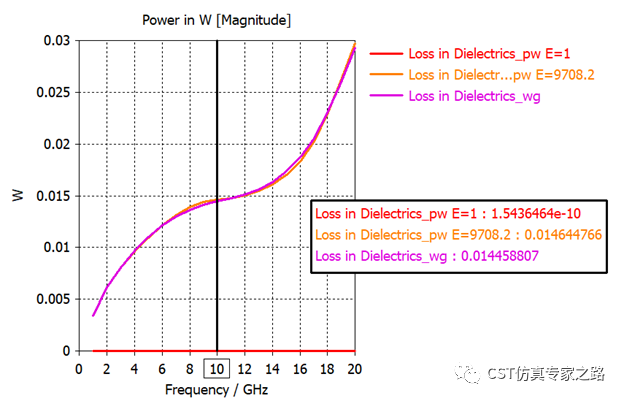

比较结果：

平面波电场：

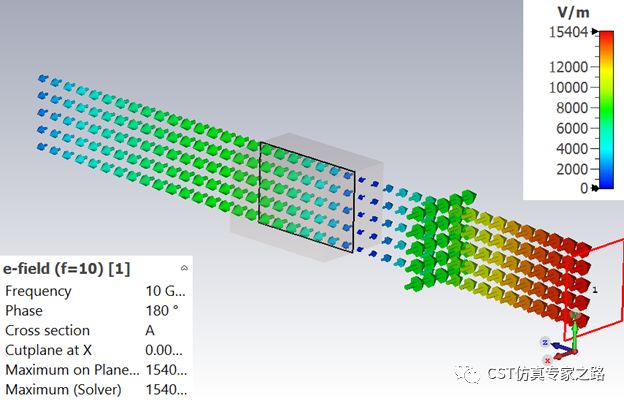

波导端口电场：

小结：

平面波要想做到波导端口等效，需要做到：

１）边界E和M限定

２）功率等效

３）网格及收敛一致

波导端口有吸收波的能力，可以计算S11，这个是平面波做不到的；而平面波可以辐照任意角度，这个是波导端口很难做到的。
