CST网格类型（四面体网格和面网格）

Tetrahedral四面体网格，频域模拟和本征模仿真（F求解器和E求解器）

Surface面网格，积分方程模拟（I求解器）

全局设置

• 每个波长的单元数：此值是模拟的最高频率。 它定义了用于等于此波长的距离的最小网格单元数。

• 自动：在此模式下，将根据所选的求解器和求解器设置自动选择网格单元大小。

• 每个最大模型框边缘的单元：最大单元大小是通过将模型边界框的最大边缘除以该数字来计算的。

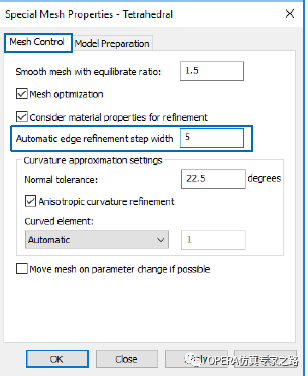

自动边缘细化

• 可以激活围绕平面边缘的细化。

• 仅考虑在Z方向上定向的面。

• 可以通过指定网格元素围绕精化边缘的绝对宽度来控制精化。

• 它加快了自适应网格细化的速度。

自适应网格细化

• 默认情况下启用（在fmax处有1个频率样本）

• （多频率）自适应网格细化

• 指定的自适应频率样本在宽带扫描之前被顺序处理

• 如果没有给出自适应频率，则算法搜索反射系数小的频率点

4 GHz的网格自适应

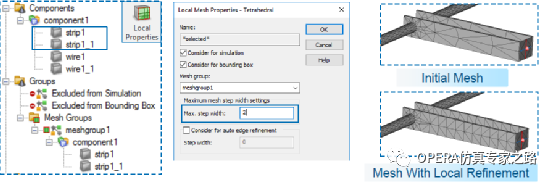

局部网格

• 通过定义网格组并将对象分配给特定组（例如通过拖放），可以将设置应用于单个对象

• 可以为每个网格组定义最大网格步长

平滑网格

• 它控制相邻元素之间的边长比例

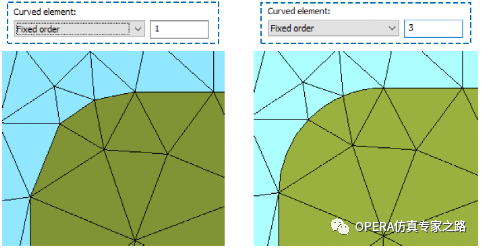

弯曲元素

• 弯曲元素改善了结构的数值表示

• 由四面体网格和表面网格支撑

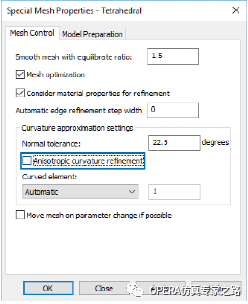

• 各向异性优化会降低网格质量，但减少网格数量

沿90°角的四个元素边缘，轴向上的边缘长度更大。

• 没有各向异性的细分，生成更高质量的网格，但网格单元也更多

沿90°角的四个元素边缘，轴向上的边长相似。

调整网格（MM）

• 在某些结构中（例如空腔滤波器），很小的参数变化对结果有很大的影响。

• 但是，与网格相比，参数变化较小，因此，如果网格略有变化，我们也可以预期这些变化，在网格中也可以看到结果。

• 问题是如何从参数值的变化中区分出网格变化（网格噪声）的影响。

• 使用四面网格可以将调整网格（MM）成功用于F-Solver的调整和优化。

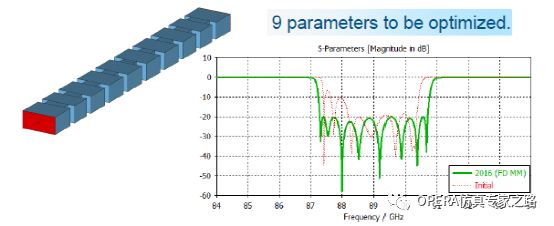

• 优化八阶波导滤波器

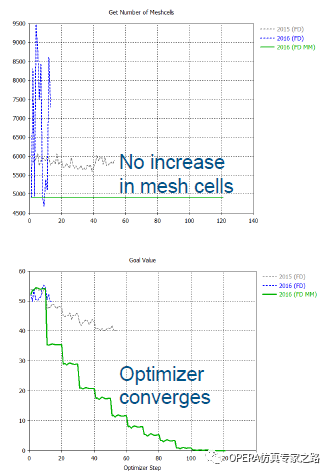

• 使用调整网格技术，网格单元的数量不会像预期的那样随着优化器步骤的增加而变化

• 与不使用此功能的情况不同，优化器使用调整网格可以收敛到目标值并达到目标值

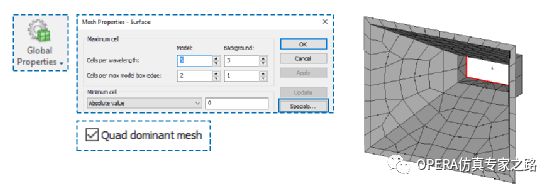

四元主导网格

• 可以为曲面网格启用四元主导网格

• 将生成使用四边形和三角形元素的混合网格

• 四边形减少了未知数的总数（尤其是对于扁平零件），从而加快了积分方程求解器的仿真速度
