如何使用敏感度分析sensitivity analysis - 功分器F-GP求解器
来源：CST仿真专家之路
更新时间：2024-06-23
阅读：
我们介绍一个自带案例，与直接使用参数配合频域ROM算法不同，这回我们演示constraint参数配合频域通用算法。以自带T分器为例：

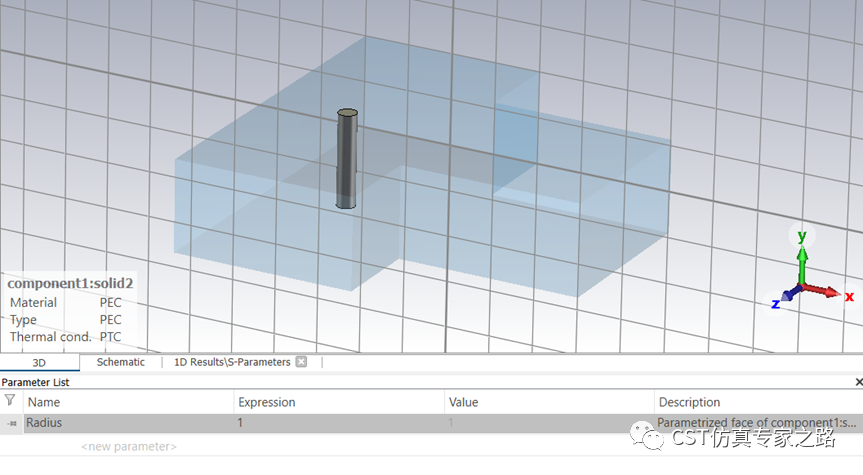

其中有一个参数控制了金属柱的半径，初始值为1：

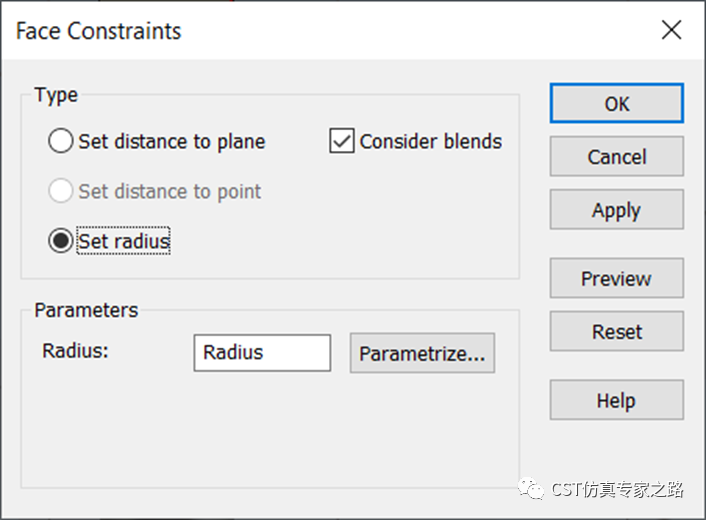

这个参数是个constraint，添加方法是这样的：

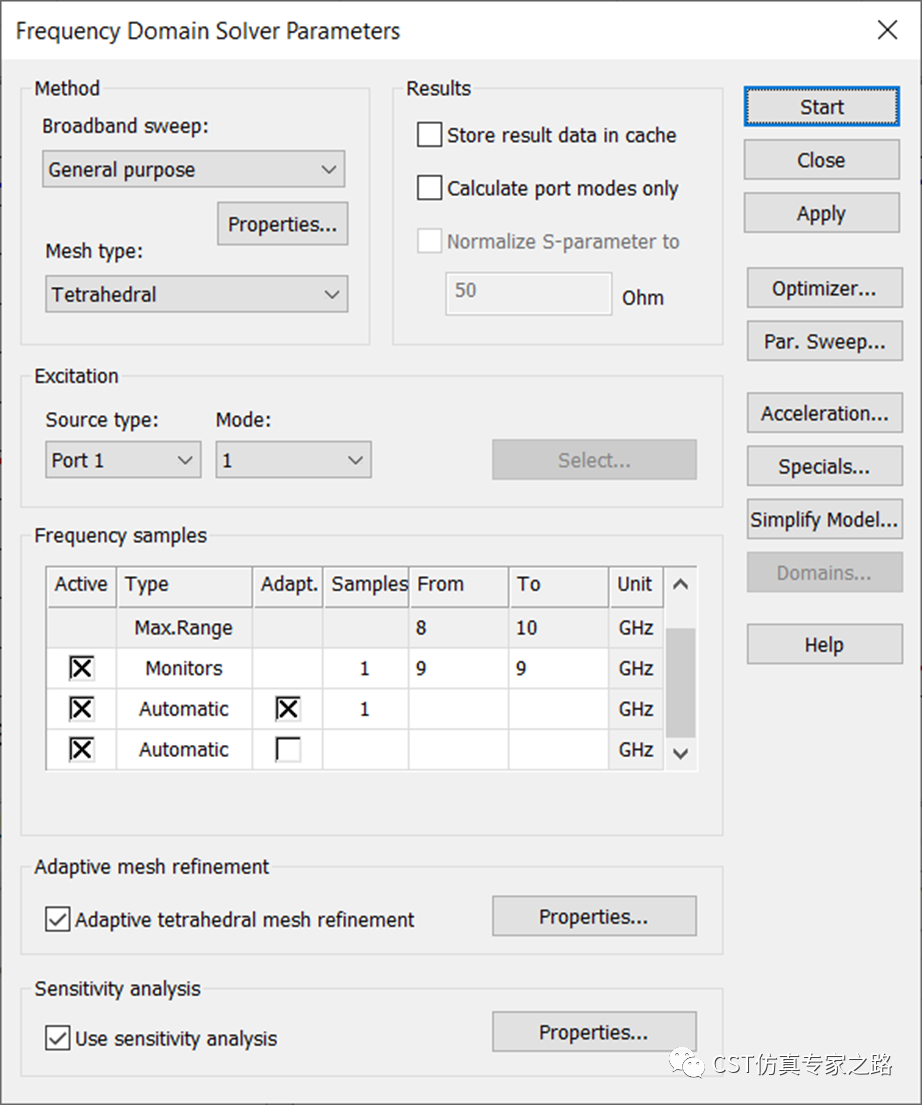

查看频域求解器：
可见只激励了一个端口，模式为一般模式GP，最下方开启了敏感度分析：

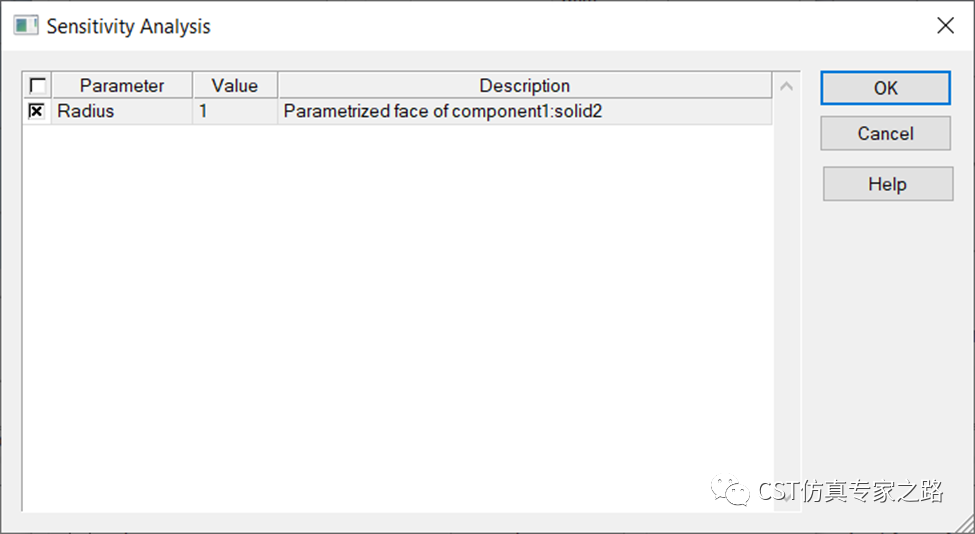

点击属性查看，参数已选：

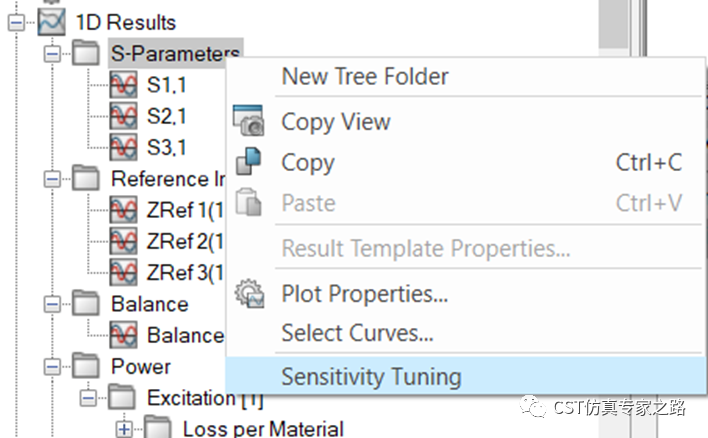

正常频域仿真，结束后右键点击S参数结果文档，启动敏感度调试（自带案例敏感度结果都在，无需仿真。）

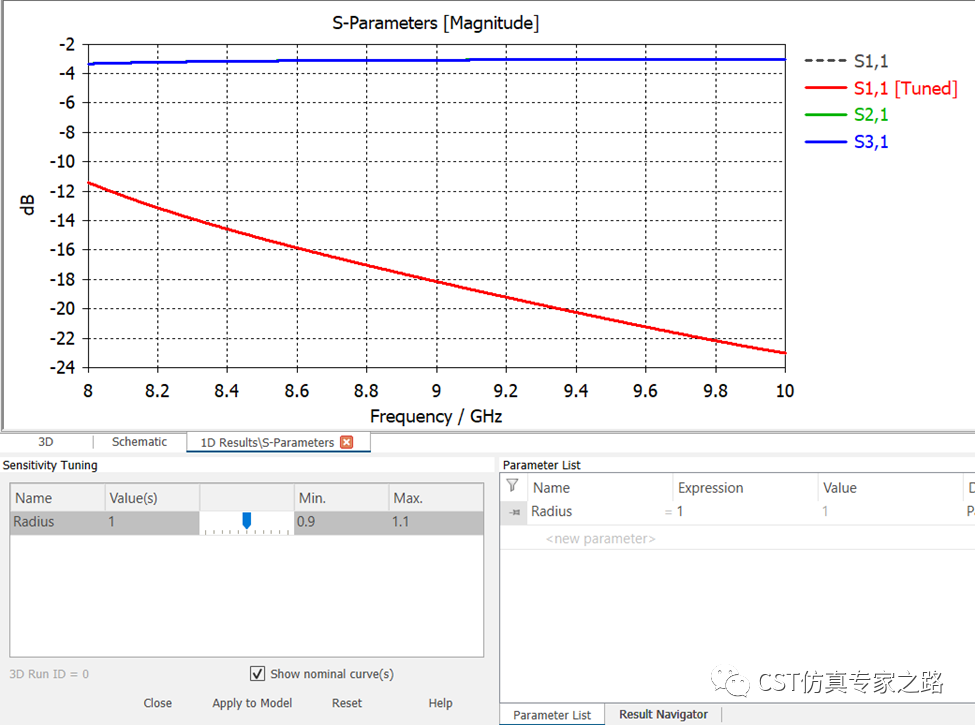

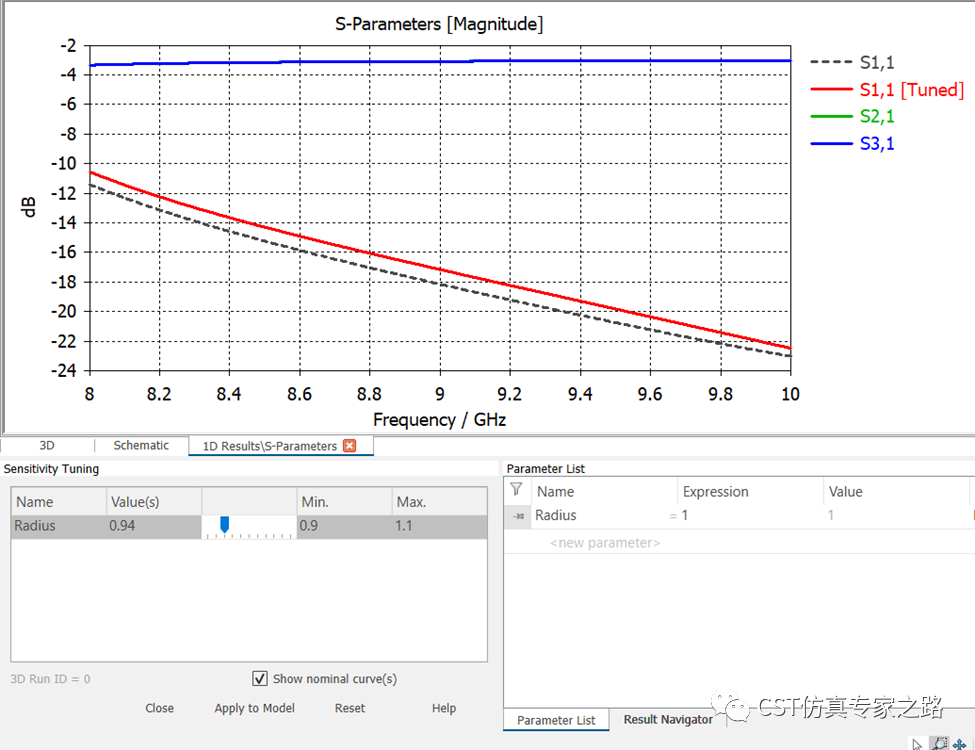

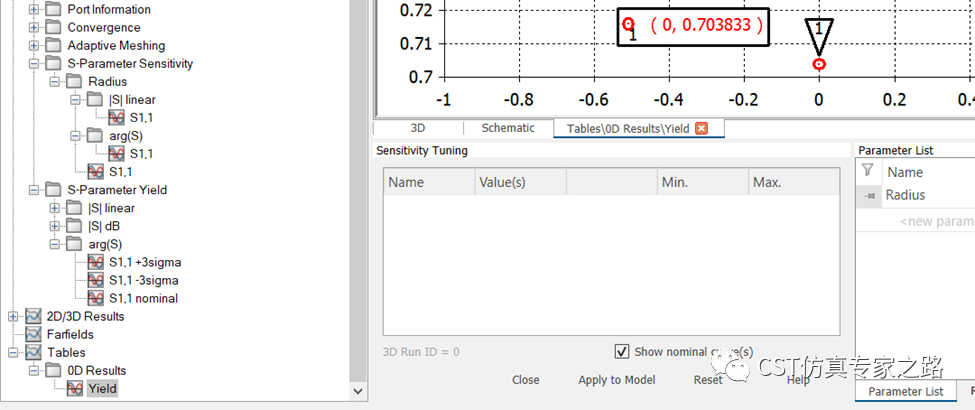

滑轨出现，可左右滑动查看该参数对S参数结果曲线的影响：

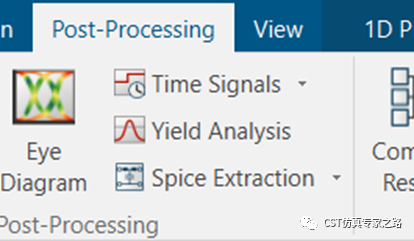

后处理中，可设置收益分析yield analysis，

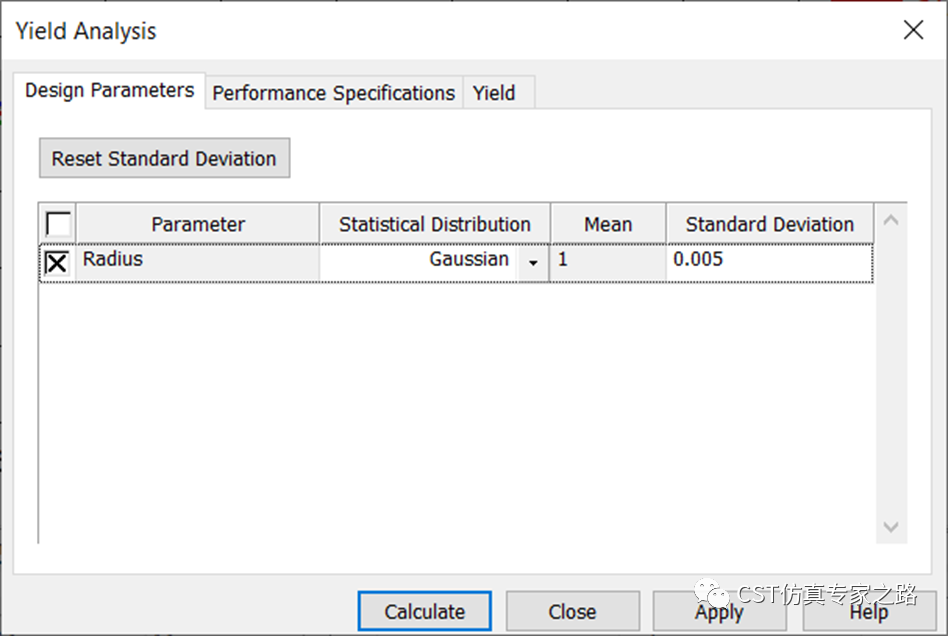

这里对该参数设定正常的正态分布，模拟工艺上的统计误差：

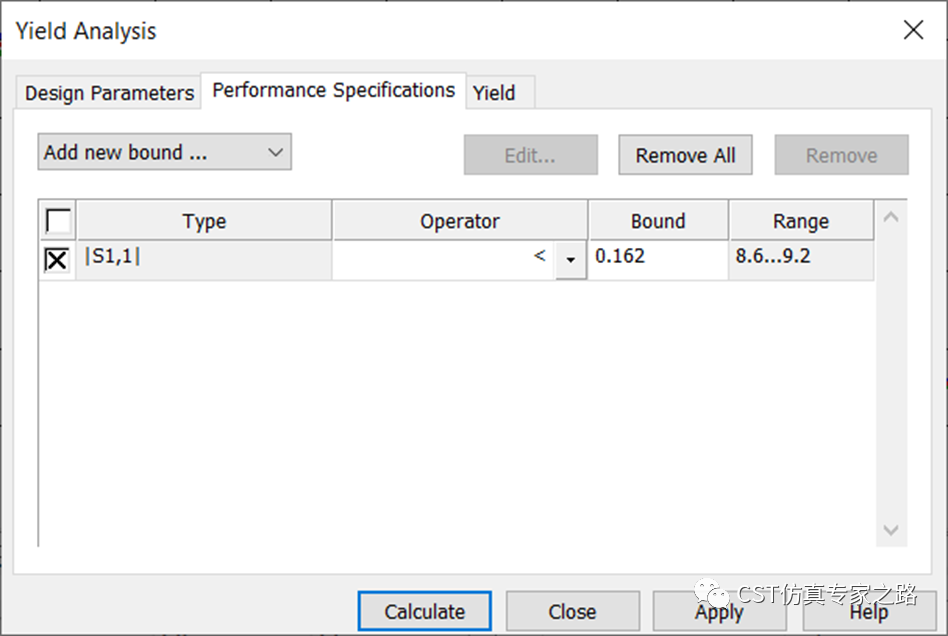

性能指标页下，我们希望线性S11小过一定值：

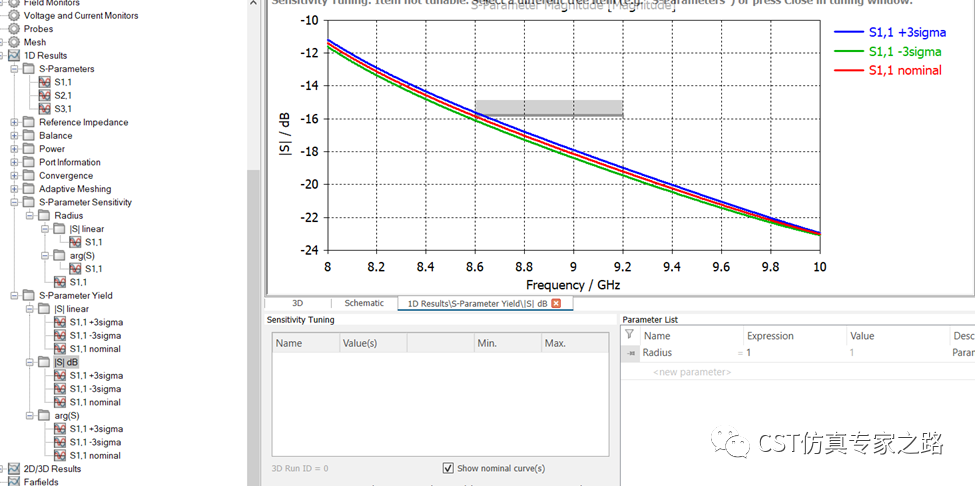

这样计算就可以得到该参数对S参数的影响了：
这里3 sigma是指99.73%的产品都在这一区间中，0D结果中有收益率70%：
小结：
1. 和上期文章内容基本相同，只是多解释了一下constraint，也就是旧版本需要定义的特殊参数，这个参数定义方法与一般的选面然后modify不同。
2. 总结流程，constraint 参数化->F求解器敏感度->S参数->敏感度调试滑块->后处理收益分析，2022版本可以这么做，旧版本就没有滑块了。
3. 另外材料属性参数也可以用于敏感度分析，这里没有演示。
