如何查看有匹配电路的天线远场（AC combine result）
这个问题仍然是有大量用户经常问，所以重新整理一下介绍：
Step 1. 正常三维仿真天线
首先我们在纯三维中仿真天线：

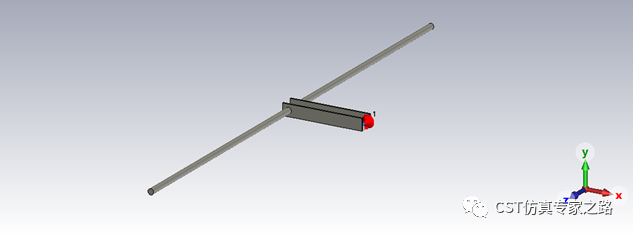

用自带案例：

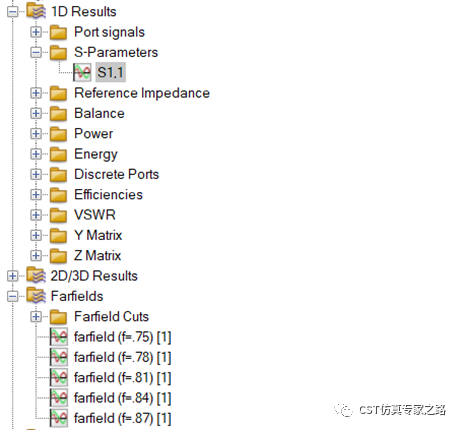

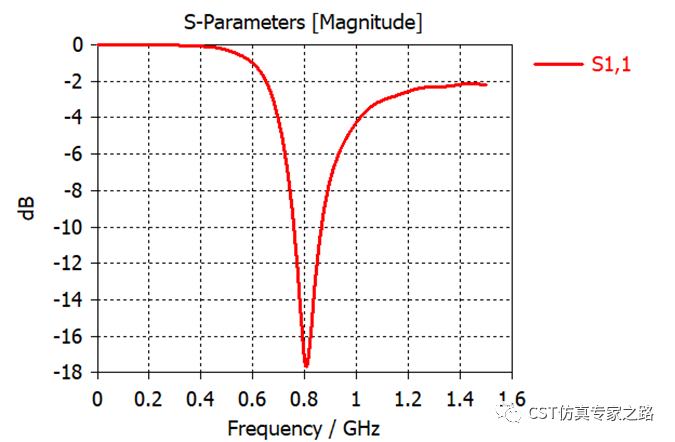

仿真获得S11和5个远场监视器的远场结果：
可见工作频率在0.8GHz。
Step 2. 添加电路

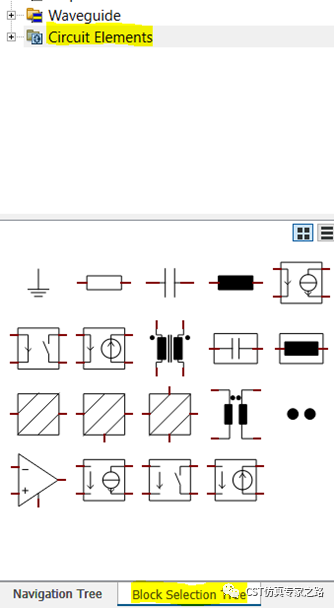

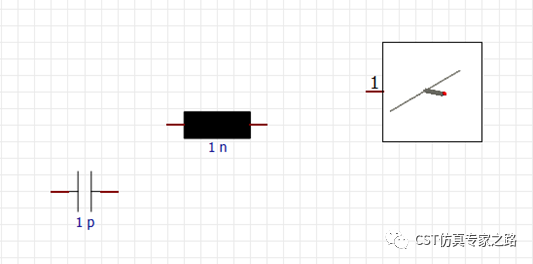

这里添加电路的方法很多，比如手动加电容电感，直接拖拽进电路就好：

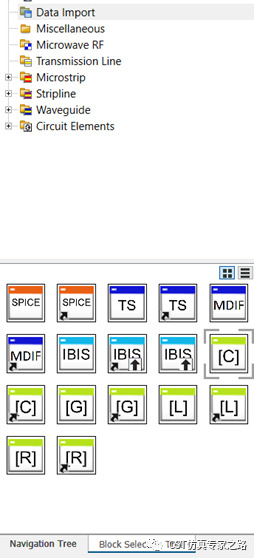

再比如添加touchstone或SPICE数据：

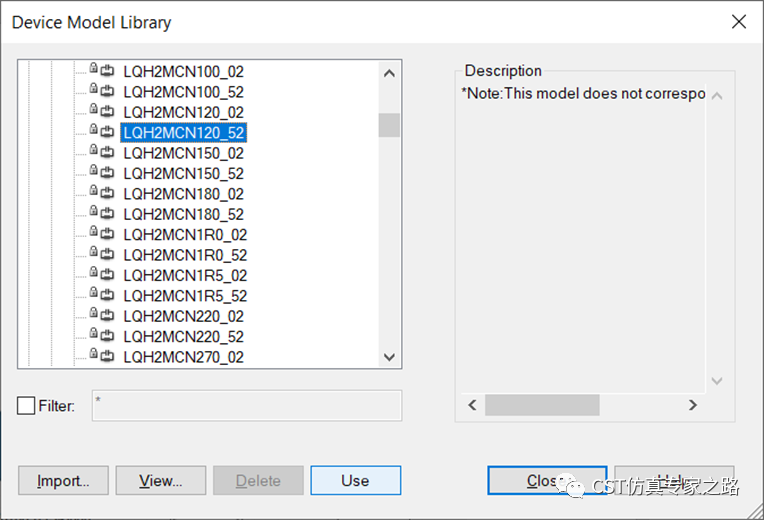

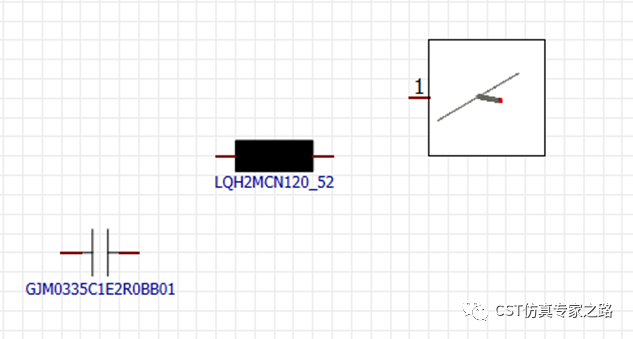

再比如用CST拓展包中的一些供应商元件，SPICE模型：
拓展包安装请参考：如何安装CST拓展资料包。

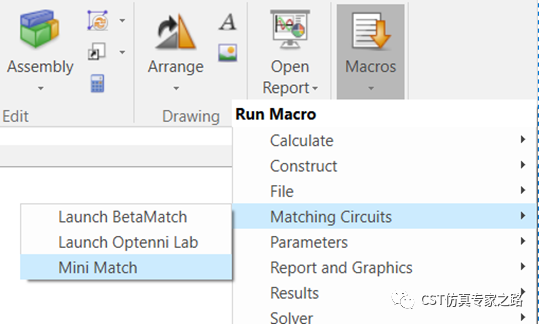

这里我们用宏生成简单的匹配电路：

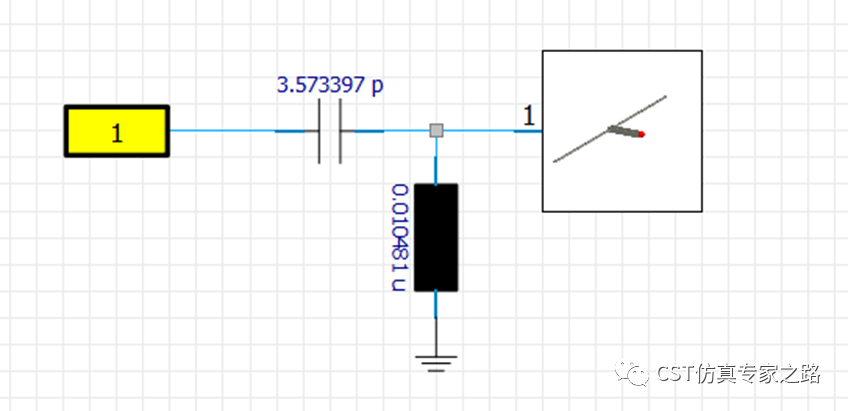

这里我们输入匹配频率为0.7GHz，然后点击PlaceLC Elements in Schematic，这样自动做出匹配电路：
目前都是电路中的工作：
Step3. 有电路的S参数：
添加任务：
S参数任务：

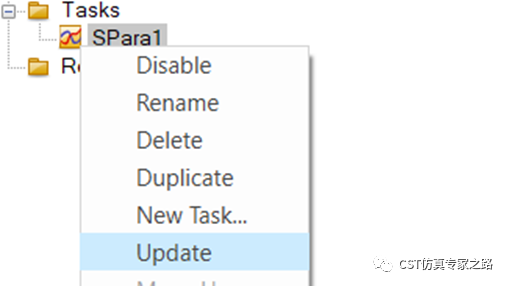

更新任务进行计算：

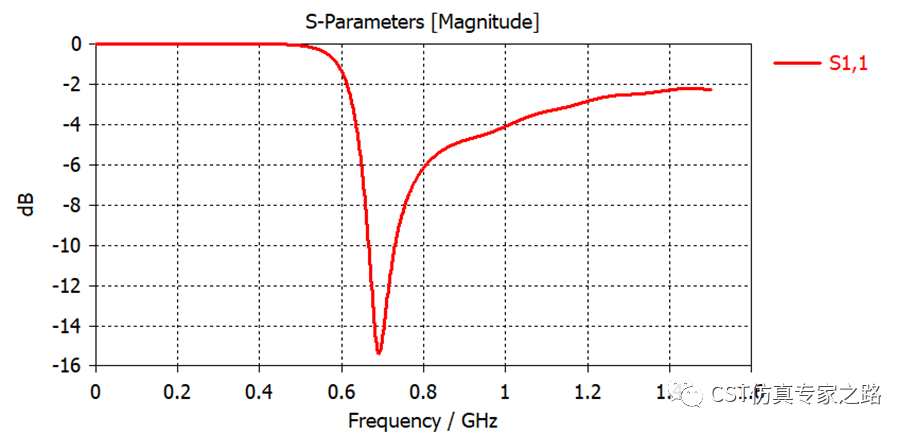

查看S11结果：
可见工作频率已经调到0.7GHz。
Step 4. 用AC任务生成远场
添加任务：

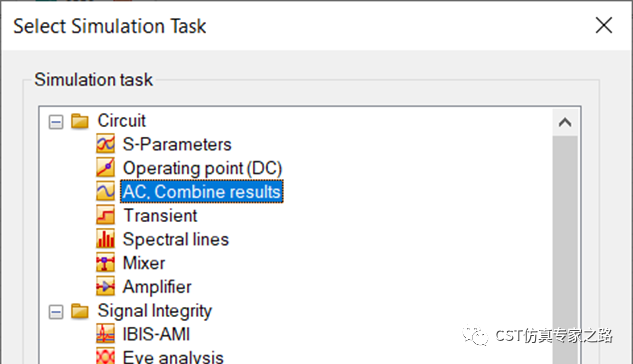

添加AC, Combine results 任务：

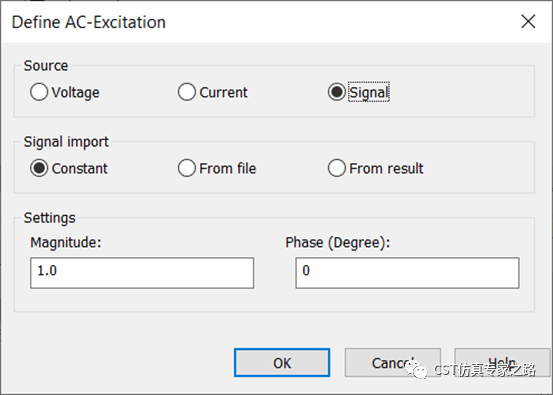

设置端口激励：

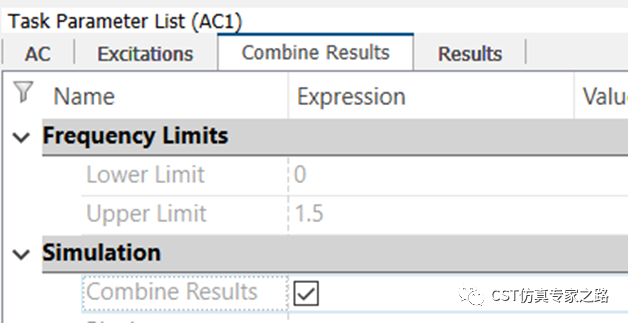

然后就是重点步骤，开启Combine Results：
更新计算AC任务：
Step 5. 查看和验证结果：

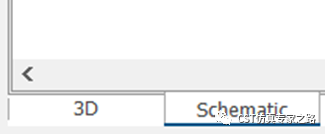

回到三维环境:

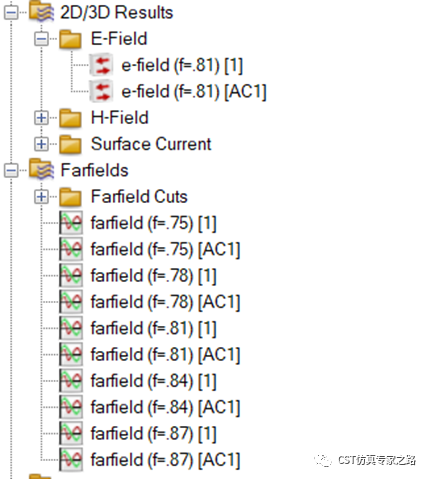

可见远场多了AC1的结果，这些就是考虑匹配电路的远场结果：

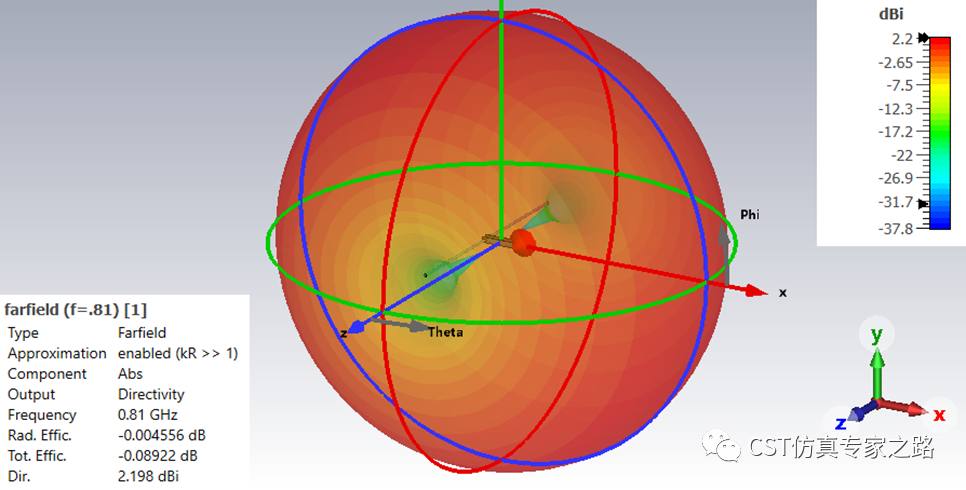

对比【1】和【AC1】，可见效率名称有所不同，有电路的远场效率有个System名字，成了系统效率：
注意我们这里对比的频率是0.81GHz，而我们刚才已经将工作频率从0.8GHz匹配去0.7GHz，所以这个0.81GHz（AC）的总效率降低了。

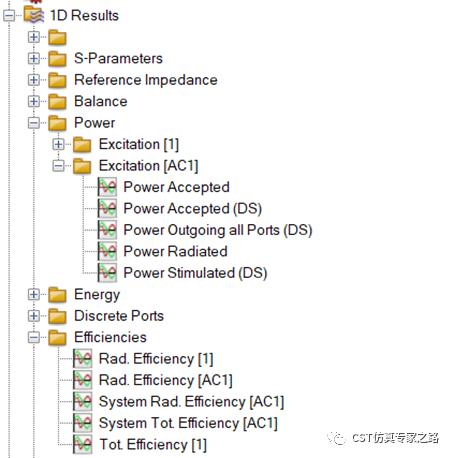

我们还可以在另一个地方检查这个辐射功率和效率，查看Power和Efficiencies结果：
可见Power多了（DS），就是Design Studio（CST电路设计工作室），考虑了电路的意思。Efficiencies多了AC1，也是考虑了电路的意思。

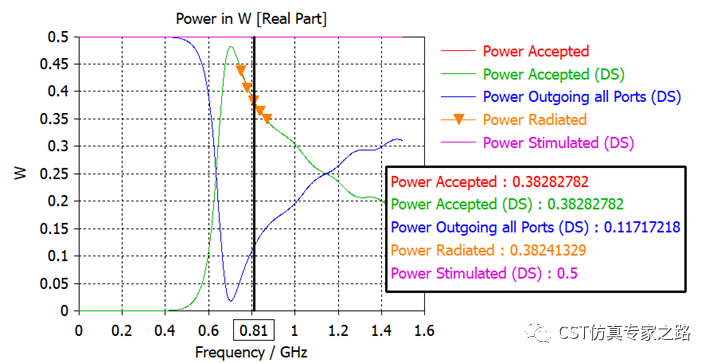

具体查看功率，Power Accepted （DS）（绿色）的峰值已经调去0.7GHz了：

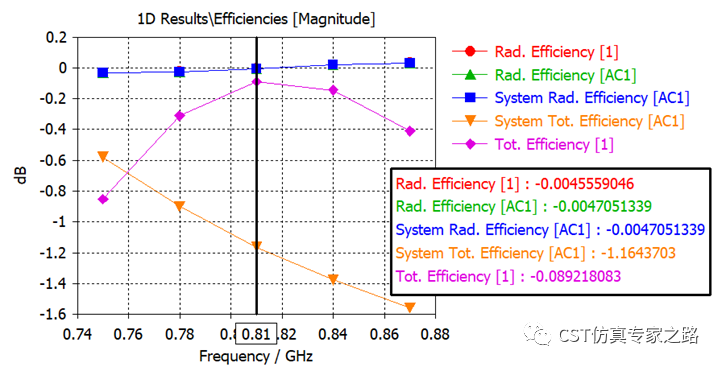

查看效率，与远场界面中的效率值一致：
效率定义：
o Rad.Efficiency [AC1] = Power Radiated/Power Accepted
o SystemRad. Efficiency [AC1] = Power Radiated/Power Accepted (DS)
o SystemTot. Efficiency [AC1] = Power Radiadted/Power Stimulated (DS)
多天线效率请参考：FAQ042：如何计算有匹配的多天线效率
小结：
1. 考虑电路的远场是一个场路结合问题，所以AC combine result任务就行。
2. 后缀如DS，AC1这些都是考虑电路的意思。
