这期我们再举个敏感度的例子，用E求解器加constraint参数。
自带案例腔体：
模型已经有两个参数了，一个是圆柱介质的半径，一个是圆腔和方腔的开口宽度。
下面我们添加constraint，选面，然后modify locally：
用半径constraint，点击参数化：

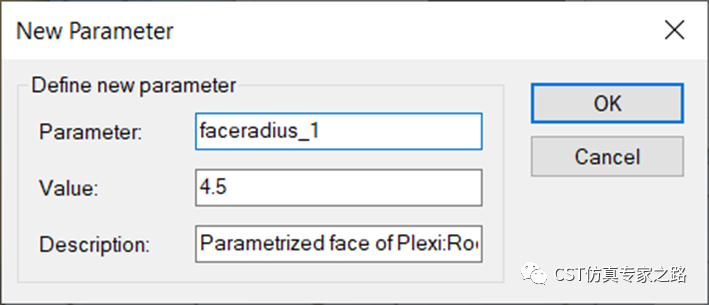

用默认名称：

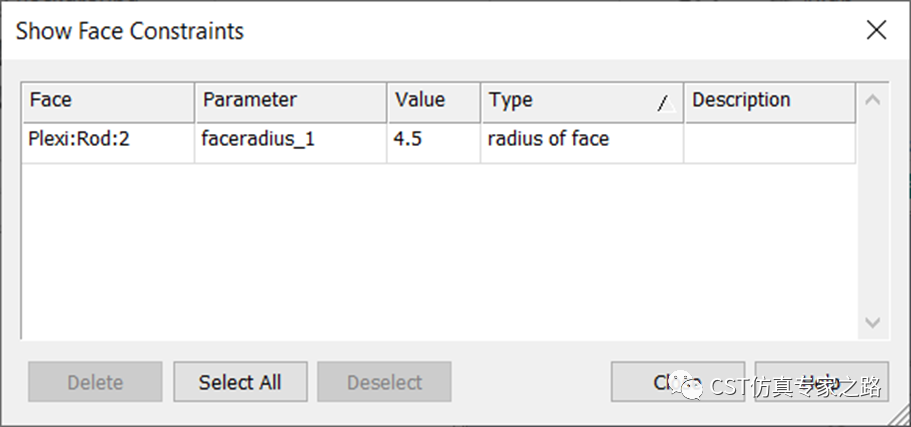

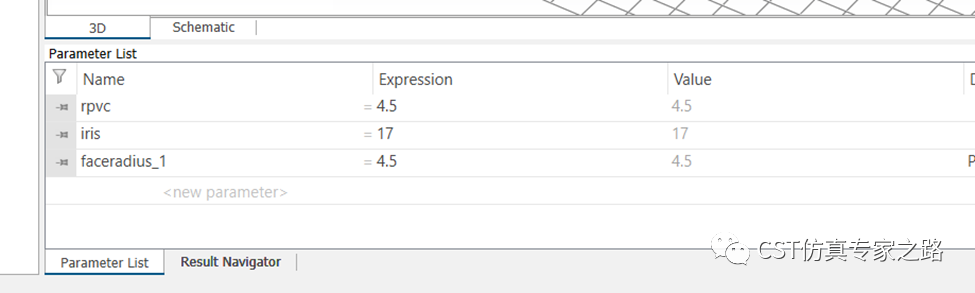

就添加好参数了，看上去和之前的半径参数是一样的，但是如果查看现有的constraint，就会发现就一个：
下面进入E求解器：
确保算法为默认，lossy算法是不能用敏感度的：

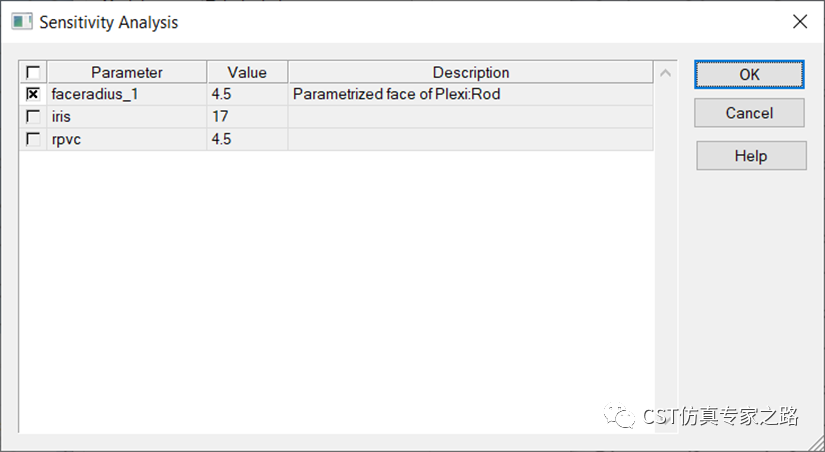

敏感度属性里面选这个constraint：

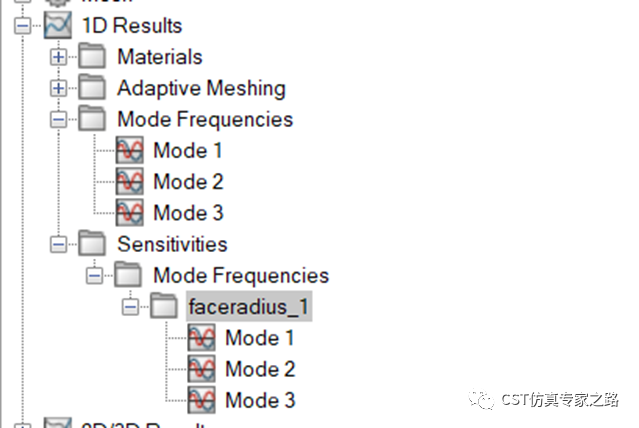

开始仿真，结束之后我们就可以对1D结果进行敏感度调试了：

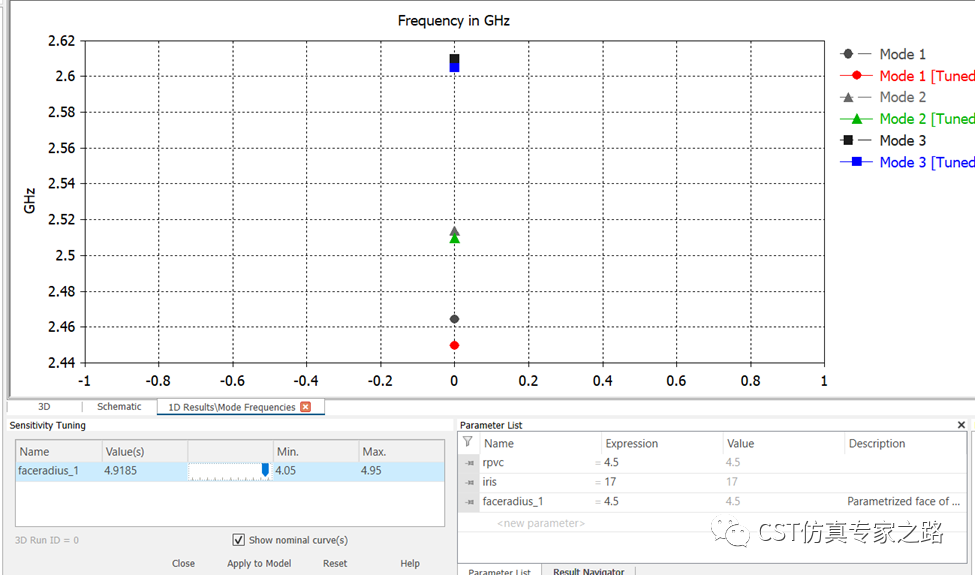

可见加大介质半径可以降低模式频率，符合理论：

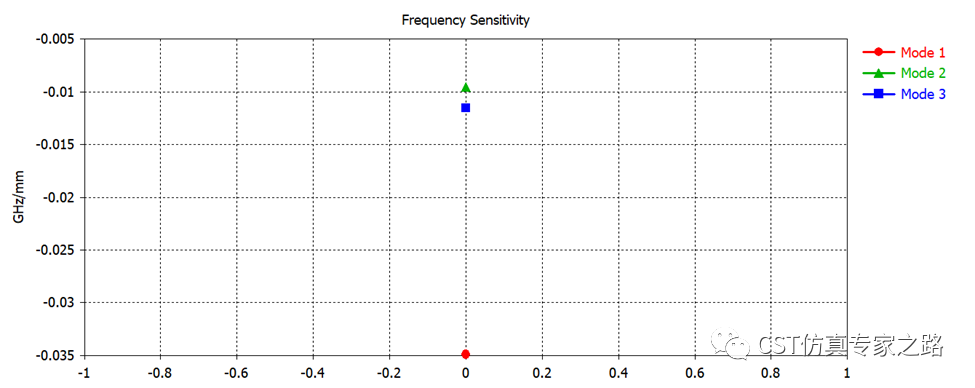

其中红色的模式1变化最大，敏感度最高，我们可以查看敏感度结果确定：
可见确实是模式1的斜率绝对值最大：
小结：
1. 总结流程，constraint参数化->E求解器默认模式->敏感度->模式频率->敏感度调试;
2. F或E求解器可以敏感度分析。
