CST中如何仿真天线附近某个部件对远场的影响
Q：小明同学在用CST做天线仿真时提出了这样一个问题，如何知道天线附近某个部件对远场的影响？
A：这里用一个简单的喇叭天线和一个金属板，来介绍一种简单有效的方法。

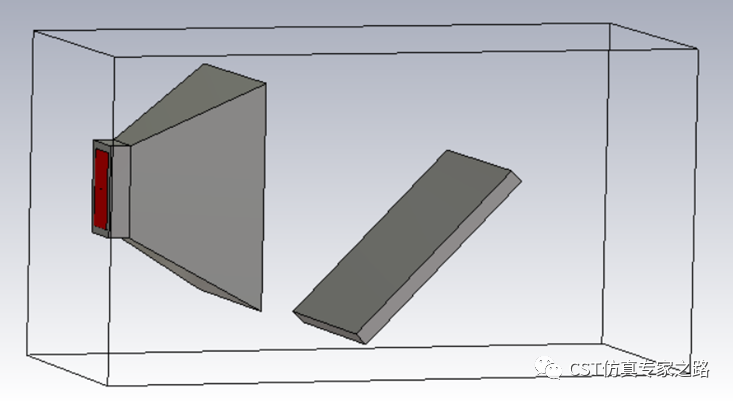

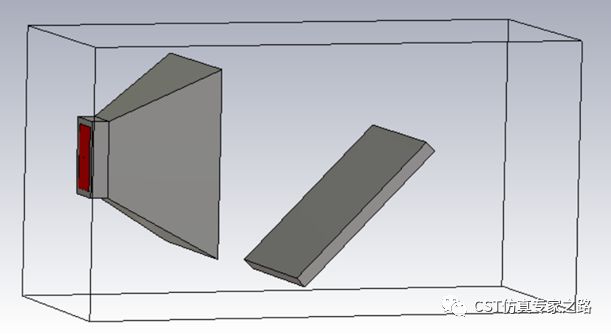

仿真模型如下图所示：
Step1：获得远场源

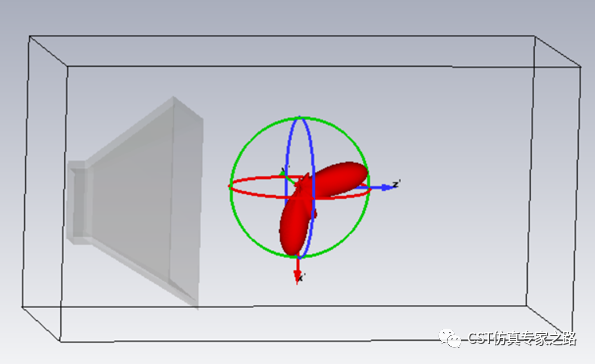

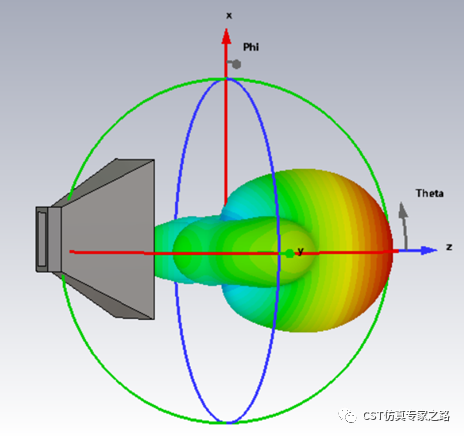

1.首先对没有金属板的天线模型进行仿真，并输出远场源文件（horn.ffs）。下图为只有喇叭天线时的远场方向图；

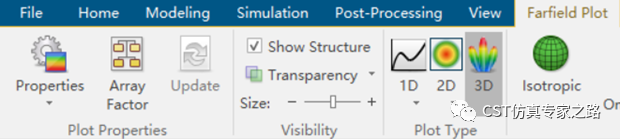

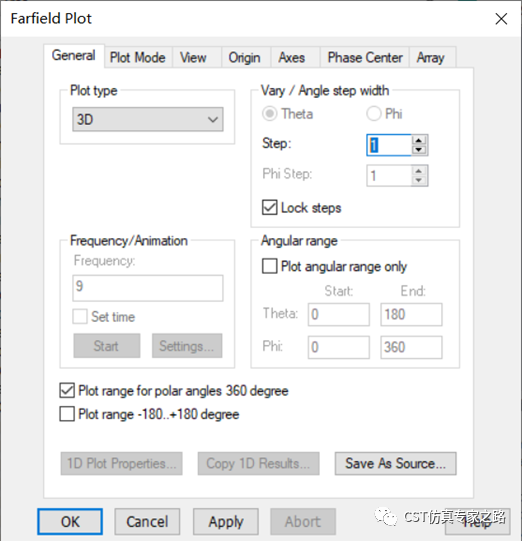

远场源输出的方法如下图所示，在Farfield plot—Properties—Save As Source

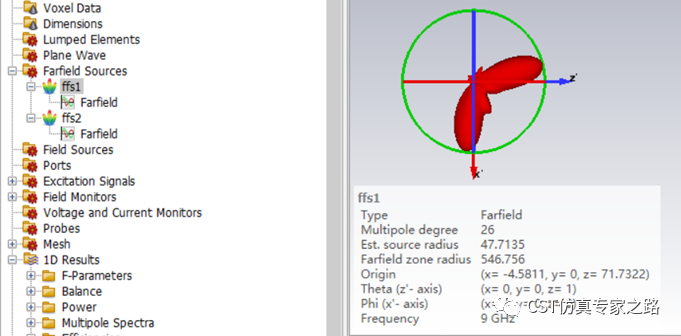

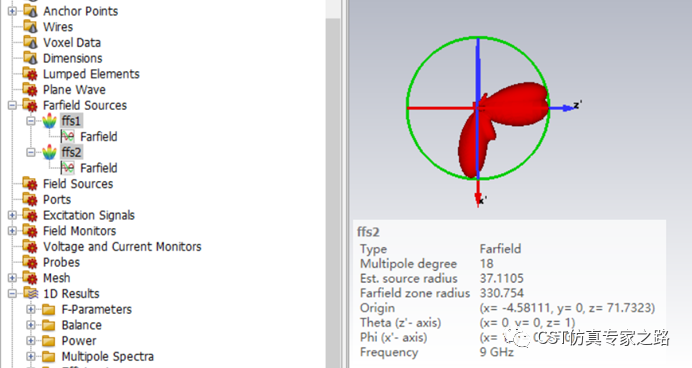

2.然后对天线+金属板完整模型进行仿真，并输出远场源文件（horn+plate.ffs），如下图所示。
Step2：远场源做差，即horn+plate.ffs减去horn.ffs，得到新的远场方向图，并输出远场源（plate.ffs）。

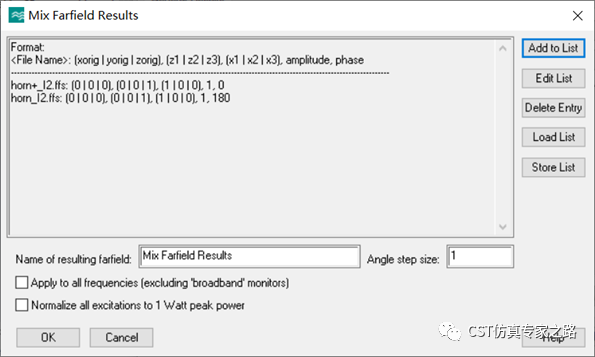

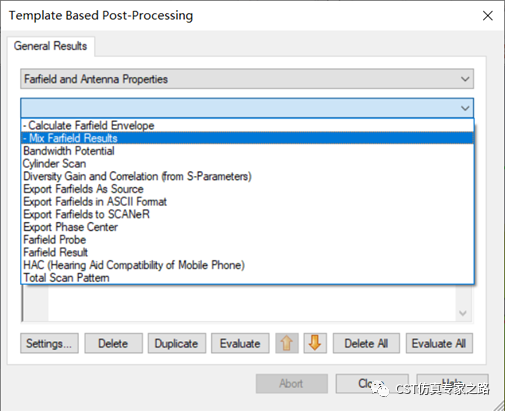

在这里，我们通过后处理对远场源做差，如下图所示，Post-processing---farfield and antenna properties---Mix farfield results---Add list（添加两个远场源文件，即horn.ffs和horn+plate.ffs），要注意其中一个远场源相位设置为180度。

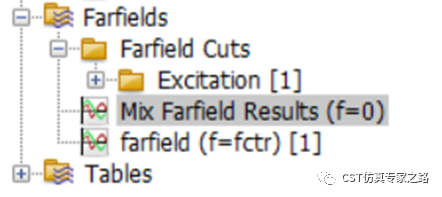

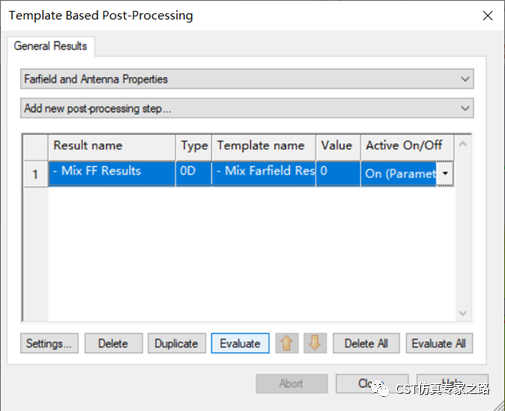

设置完成后选择OK，关闭对话框。然后选择Evaluate，进行后处理计算。计算结果在farfield 文件夹中显示，默认名字为Mix farfield results。

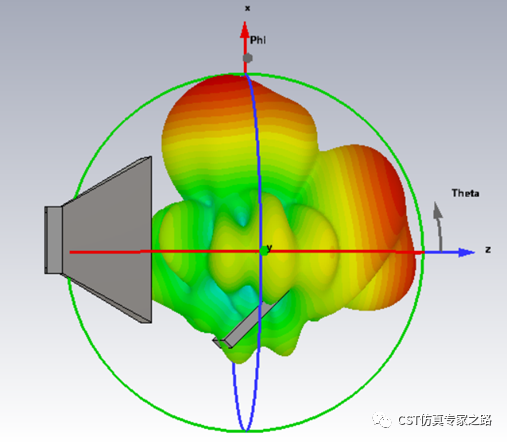

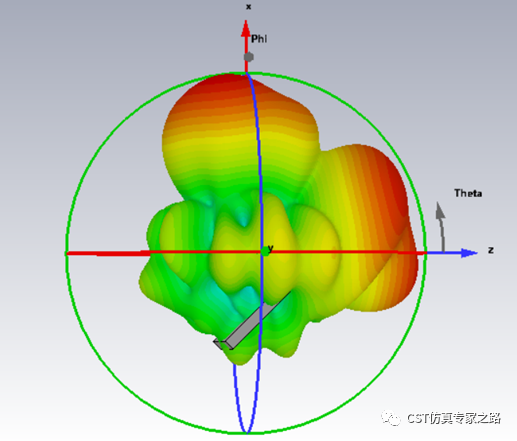

此时我们可以查看远场源做差后的远场方向图，如下图所示，该方向图表达了该金属板对天线远场方向图的影响。
最后将远场源做差后的远场结果输出为远场源（plate.ffs）
下面我们用CST 微波工作室的I solver对上述方法进行验证
为了达到验证目的，我们做三个仿真
仿真一：喇叭天线+金属板。即对完整的模型进行仿真，得到远场结果。

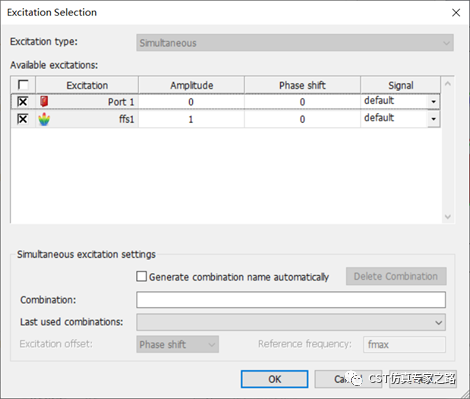

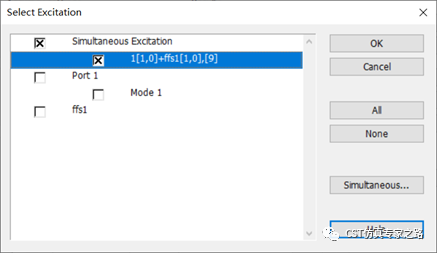

仿真二：喇叭天线+plate.ffs。即对天线模型+金属板的远场源同步激励，进行仿真，得到远场结果。
仿真三：horn.ffs+plate.ffs。即天线的远场源+金属板的远场源同步激励，进行仿真，得到远场结果。

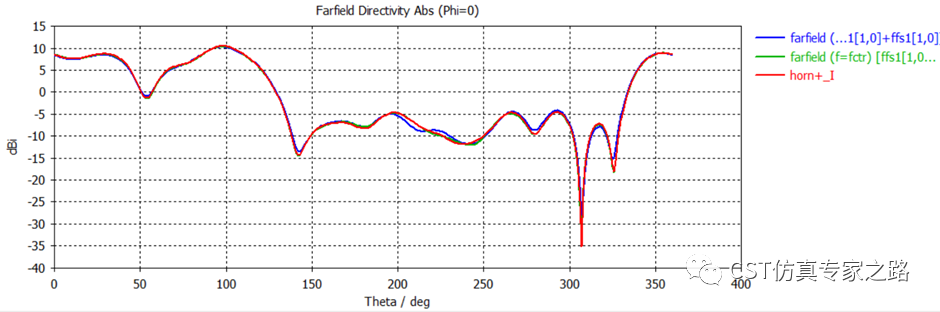

下图为三种方法仿真的远场1D结果，经过对比可知，三种方法结果一致。
