基于CST2024 Python内部环境的双锥天线自动3D建模和仿真

作者 | 周蒙

CST Studio Suite 2024版里面的Python相较于之前有了大的变化。

第一， 增加了cst.asymptotic ，cst.radar ，cst.units 三个包。

第二， 之前CST python只能通过外部环境去操作，现在增加了内部环境控制，可以内部运行Python脚本。

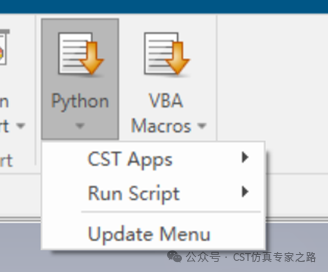

可以看出最明显的更新是功能区栏中主页选项卡中的新按钮。它包含两个子菜单：

• CST 应用程序（CST 团队提供的脚本）

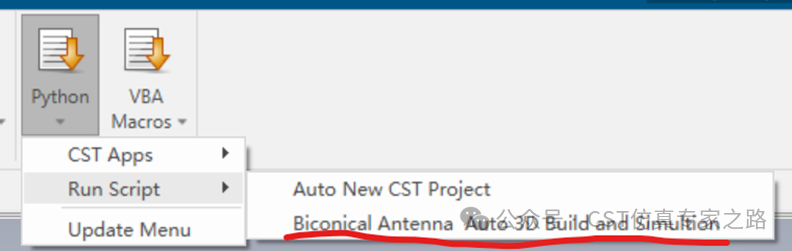

• 运行脚本（用户可以添加自己的 Python 脚本以在     CST 中使用）

• 更新菜单（脚本变更后点击更新脚本用）

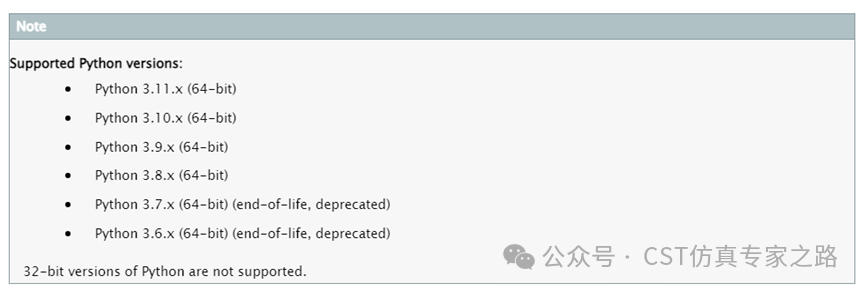

可以使用Python与CST交互来进行自动建模，仿真和后处理。CST2024还支持python的版本到 3.11。当然你需要自己下载python编译器。

今天我们就以辐射发射的双锥天线为例，通过CST2024 Python内部环境的双锥天线自动建模和仿真。整个过程从设置仿真参数，建模，设置求解器，仿真都是一步自动运行。

整个自动建模的流程如下：

第一步：打开脚本

第二步：设置和保存建模尺寸参数，建立仿真频率，边界，背景材料。

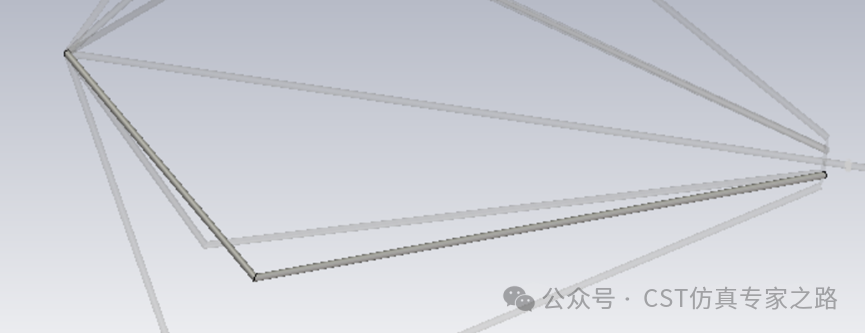

第三步：建立其中一个振子

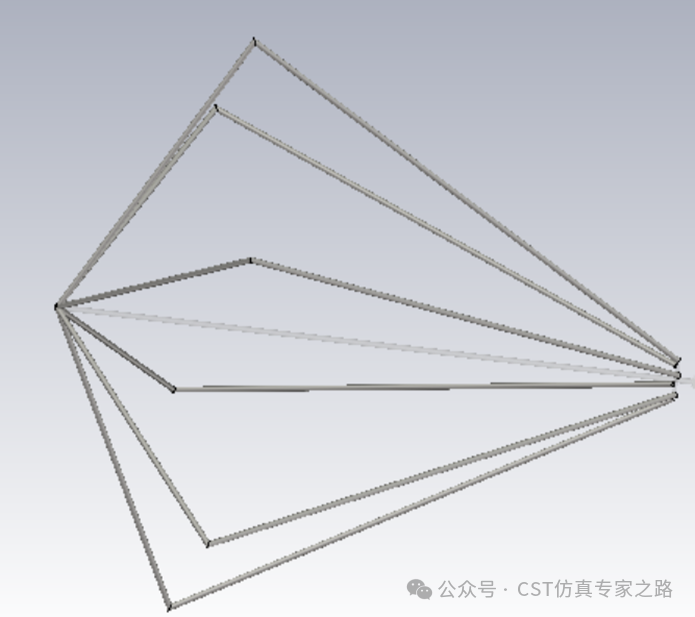

第四步：用Transform里的rotate复制5个振子，旋转角度是60°。建立其中一个锥一样的振子。

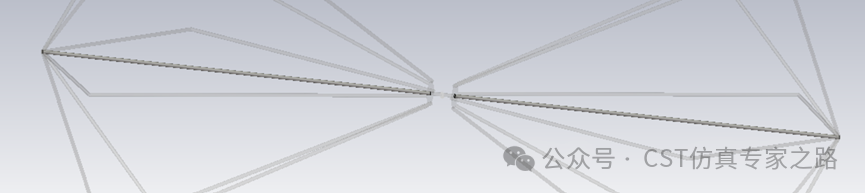

第五步，通过transform里的mirror镜像将刚建好的一个锥镜像180°到另一边

第六步，建立锥中间这个振子，并且镜像到另一边

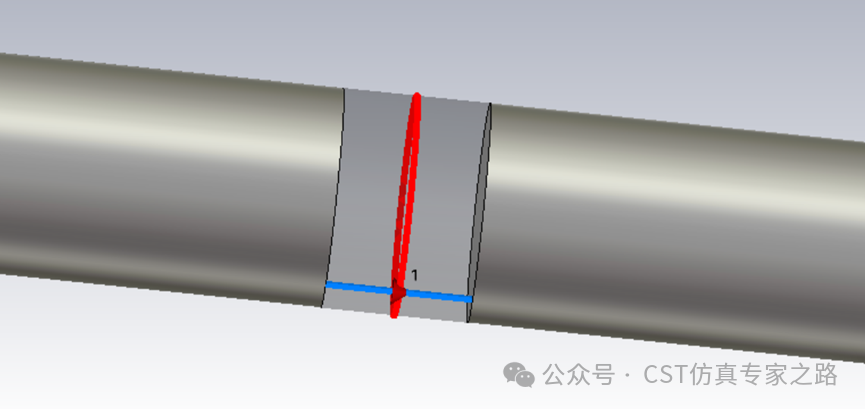

第七步，设置离散端口。

这样一个可以仿真辐射发射的双锥天线的模型就建立好了。通过下列视频我们来看一下整个自动建模和仿真的过程，为了方便的展示建模的过程，我在脚本里面加了sleep函数将每一步分解开来。
