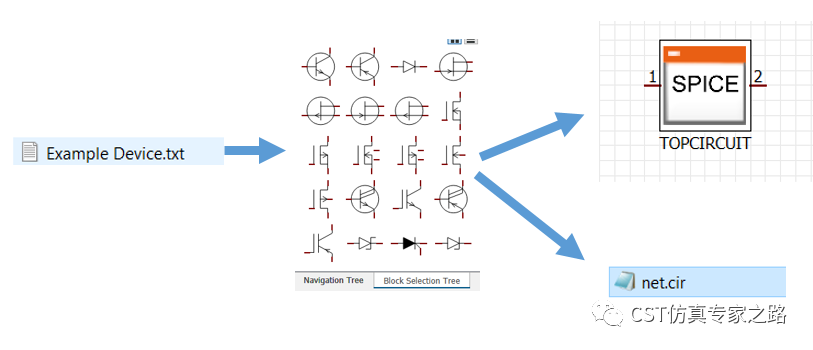

如何查看和提取电路模型的SPICE (txt转换cir)

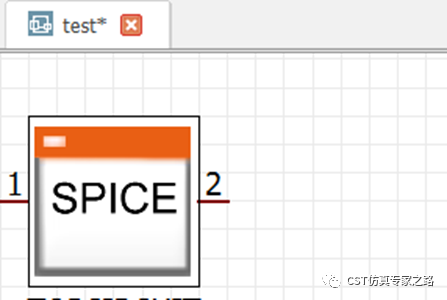

情况1. 电路中的spice模型

这种情况比较简单，直接前去项目文档中，找到Model->DS->Block就能够找到这个SPICE文件了。

情况2：电路中的元件模型

以二极管为例，

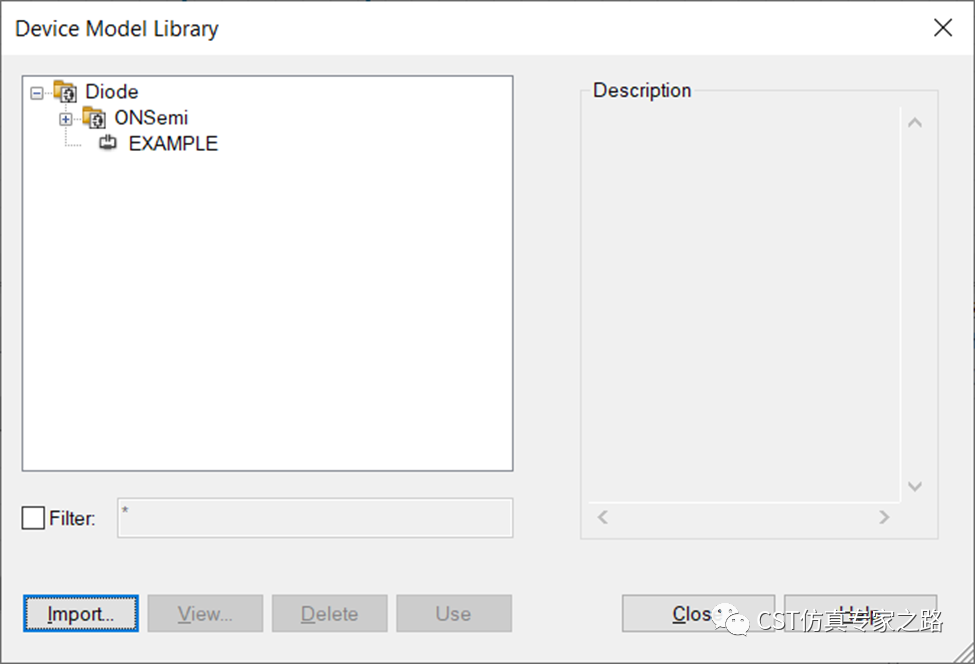

这种情况对于作者当然没问题，作者应该有这个SPICE文件，比如txt格式；我们可以通过下方的Model name按键可以进入Device Model Library，只要没有从这个CST的library中删除该模型，其他用户就可以重复调用该模型, 这里可以点击View查看内容：

如果是分享的cst文件，那么问题就来了，这种情况工程文件中没有Model->DS->Block路径，如何打开这种SPICE的内容呢？

首先这种情况我们当然没有原作者的SPICE或library，我们至少可以直接复制使用：

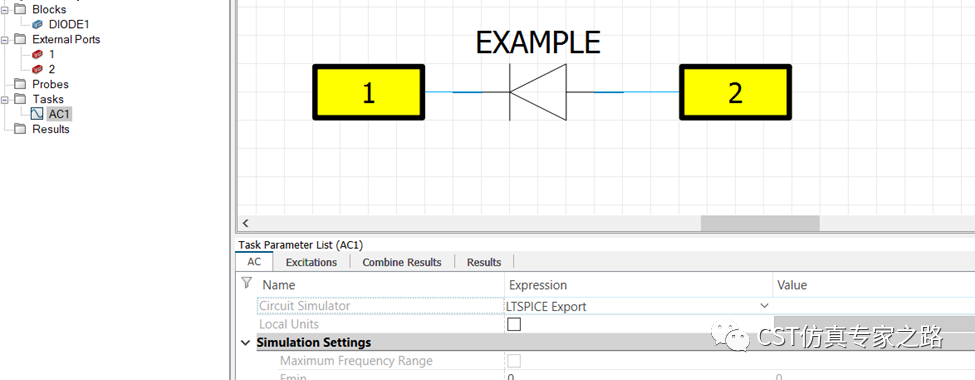

但是如果一定要打开SPICE查看内容的话，我们可以用LTSPICE Export导出查看。加端口和电路任务，然后选择LTSPICE Export，运行任务：

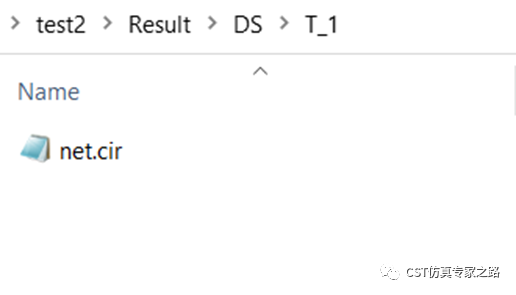

文件路径变成Result->DS：

情况3：CST自带的案例库

相关的元件SPICE文件是附件：

小结：

1. 元件的SPICE模型和普通的SPICE模型待遇略有不同。

2. CST电路有导出SPICE数据的功能，适用于未加密的SPICE。
