CST馈电网络仿真
来源：OPERA仿真专家之路
更新时间：2024-06-23
阅读：
馈电网络是基站天线中的重要组成部分，他连接天线端口与阵列阵元，构成射频信号传输的桐通路，实现阻抗匹配、幅度相位分配等功能。
馈电网络与天线阵列性能息息相关，直接影响天线阵列的驻波比、辐射效率、波束指向、副瓣电平、零点等参数。在基站天线的馈电网络设计中，重点关注馈电网络的阻抗匹配、插入损耗、幅度相位分布等特性，以降低天线阵列损耗，提高辐射效率，提高天线增益，获得良好的副瓣抑制等方向图特性。
馈电网络模型构建

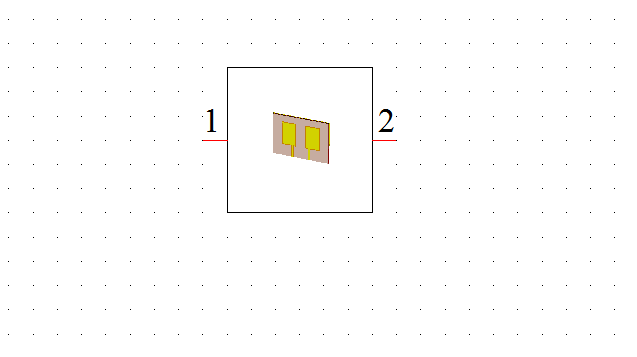

转到与3D模型关联的示意图

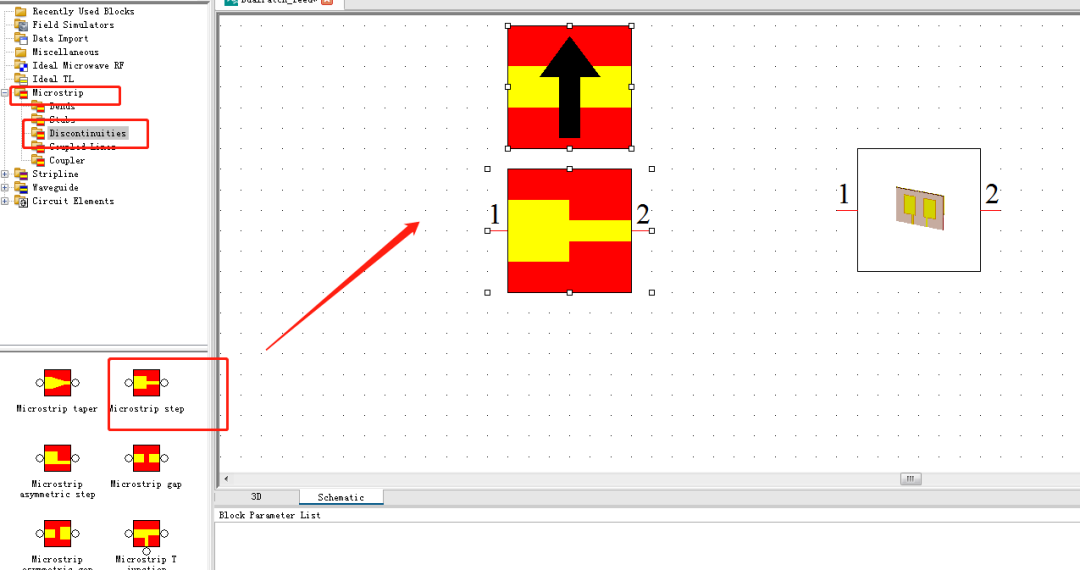

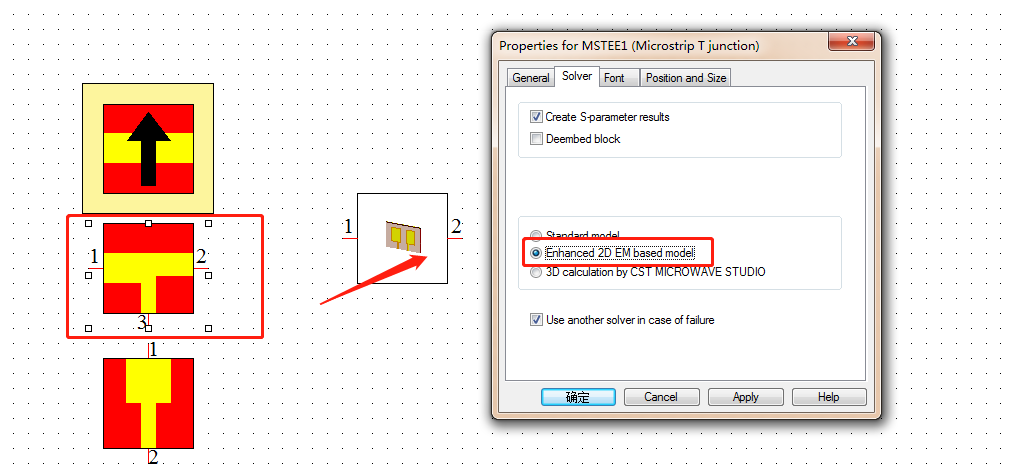

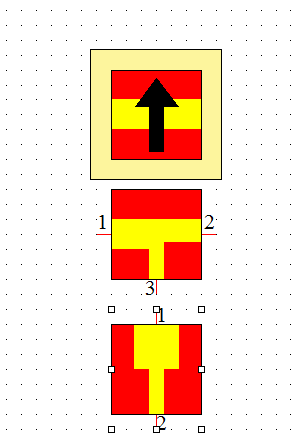

微带T型结构

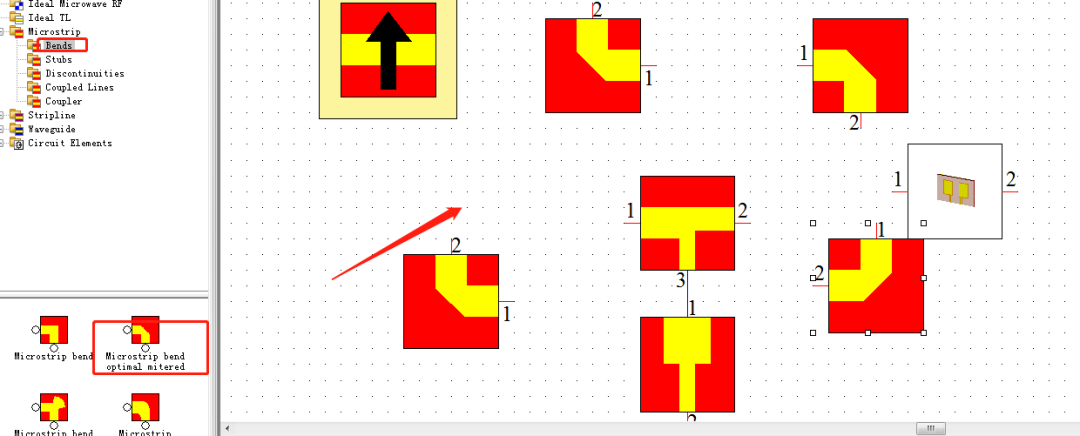

将Microstrip弯曲最佳地拖放到原理图中4次

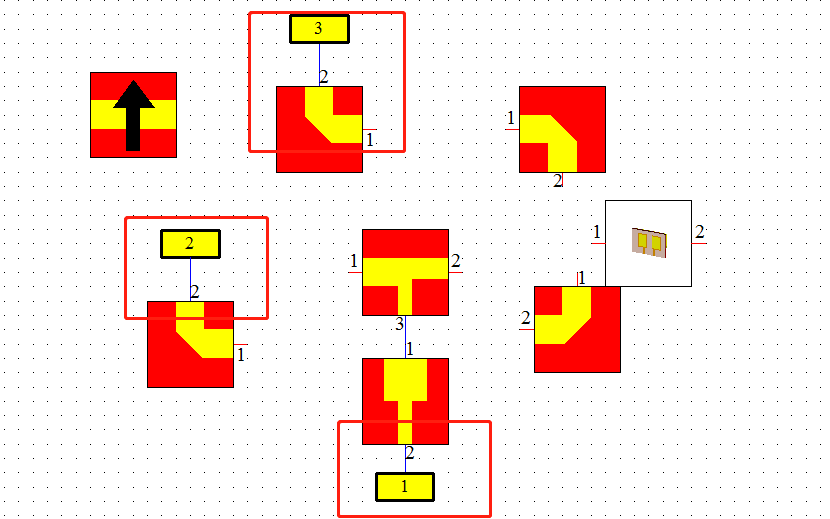

如下所示，将三个外部端口（热键P）连接到打开的引脚。断开天线模块的连接

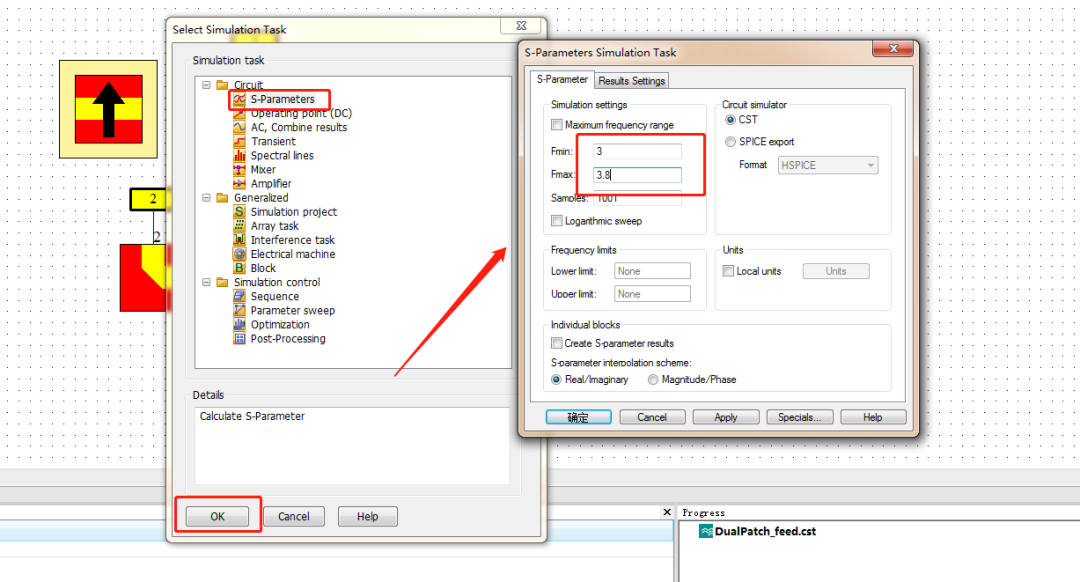

S参数设置

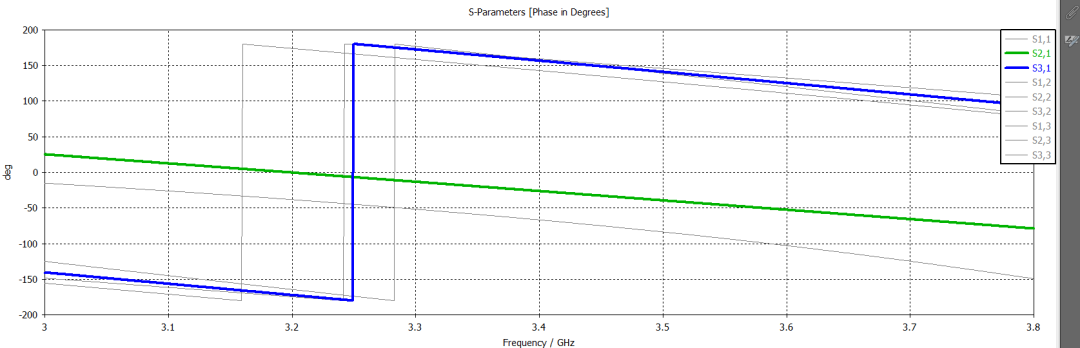

S参数

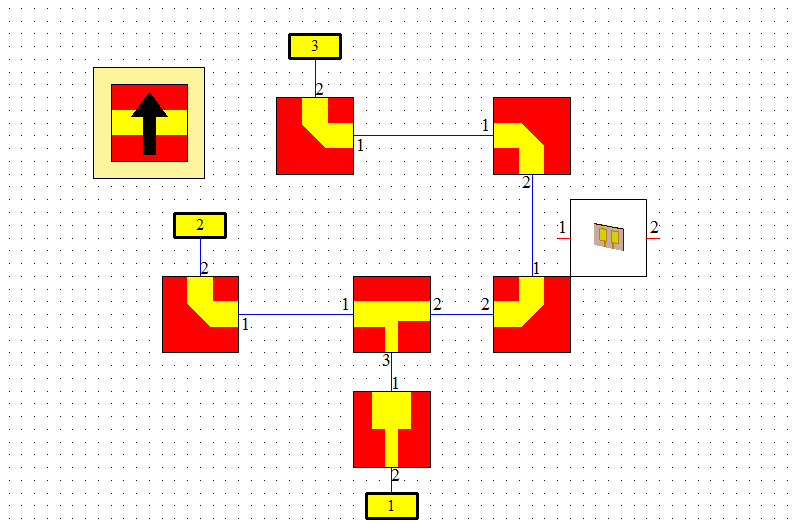

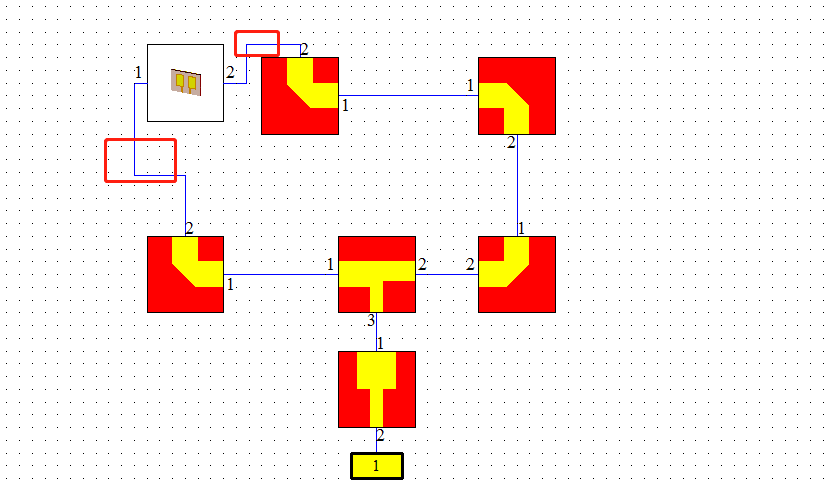

将2D馈电网络连接到双贴片天线

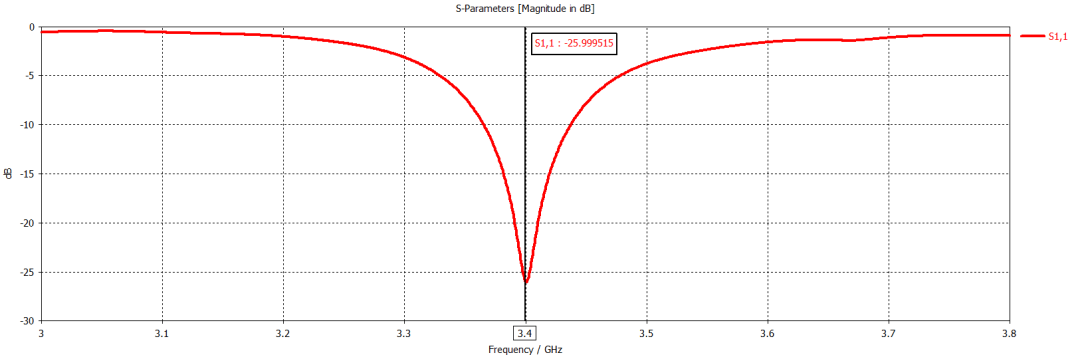

S参数
该仿真非常快，因为仅需要执行级联S参数块的电路仿真（馈电网络的2D仿真+先前计算的天线S-Matrix）。
未完待续...
