如何利用FD3D链接矢量网络分析仪进行滤波器调谐？

作者 | 魏云飞

如果我们有加工好的滤波器需要调试，传统的调试方法是要把滤波器接到VNA上看着S参数进行调试，但是一个滤波器的参数会有很多，这样调试经常会按下葫芦浮起瓢，要最终调试好可能会比较费时费力。利用FD3D进行调试可以直观地看提取耦合矩阵和综合耦合矩阵之间的差距进行很精准的定位调试。

调试操作流程：

1. 链接矢量网络分析仪（VNA），确保VNA和FD3D链接，如下图。

2. 把待调试滤波器接到VNA上，在VNA上设置滤波器的工作频带、耦合带宽等等。

3. 把待测滤波器从VNA上断开，对VNA进行校准，包括电缆、转接头均要校准进去。接下来再把滤波器接到VNA上。

4. 确保FD3D里面综合得到的滤波器及拓扑结构和待测滤波器一致。

5. 在Tuning tab里面链接VNA，如果VNA连接到FD3D则除了读取S参数所需要的通道格式设置不会被保存，这台VNA的其他所有设置均会被保存。

6. 测试得到的S参数会被FD3D读取，同时提取相应的耦合矩阵。

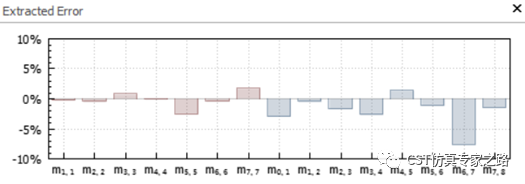

7. 通过读取“Extracted Error Window”里面的误差条，可以对滤波器进行精确快速地调试，直至满足滤波器的指标。
