CST中天线罩仿真后处理

作者 | Wang Yuanteng

天线罩单元仿真可以帮助我们及时评估设计性能，若设计不满足要求则不必要再进行完整模型仿真，这样做提高了仿真效率。今天我们以一个简单的天线罩结构为例，介绍天线罩单元仿真后处理的相关功能。

天线罩最大入射角是天线罩设计的重要指标，仿真中我们需要对天线罩入射角进行扫描。

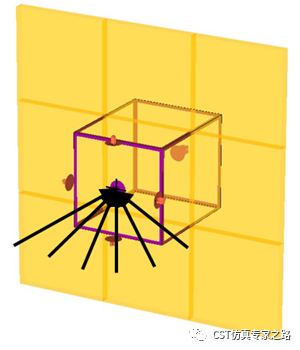

上图展示了使用周期边界和Floquet端口仿真的情况，在“如何设置Floquet端口”中以一个频选天线罩单元模型为例详细介绍了Floquet端口的用法，感兴趣可以研究一下。

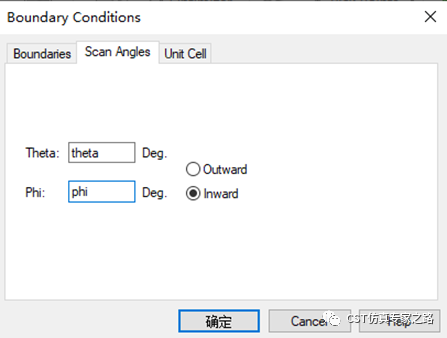

如果我们通过模板创建了仿真工程，那么在边界条件>Floquet Boundaries设置中已经将Theta和Phi角定义为参数了，如下图：

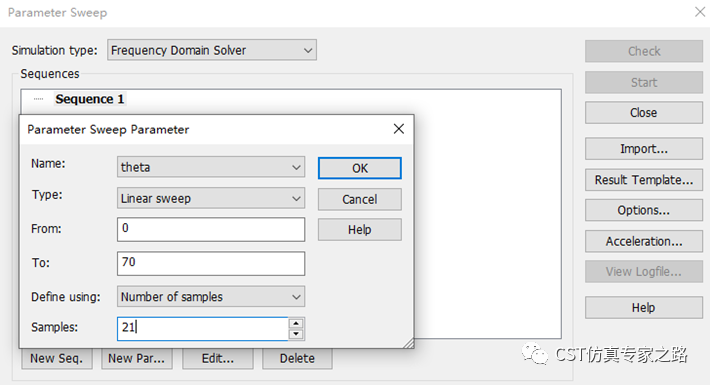

这种情况下，只需在参数扫描界面设置theta扫描范围和样本数即可。

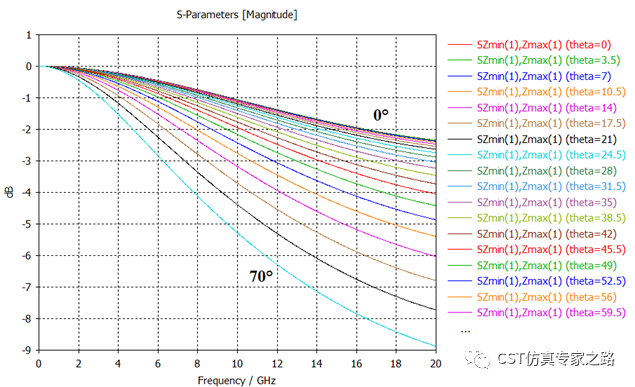

此例中，单层天线罩厚度为1/10波长，采用玻璃纤维材料（介电常数4.9，损耗角正切0.008），不同入射角度的传输系数结果如下图：

为了更好地理解天线罩在不同频率和入射角的性能，我们对仿真结果做后处理可得到云图分布。点击Marcos>Result>Tables>Creat 2D colormap plot from Parametric Data，选择仿真结果SZmin(1)Zmax(1)（即S21），y轴选择theta。

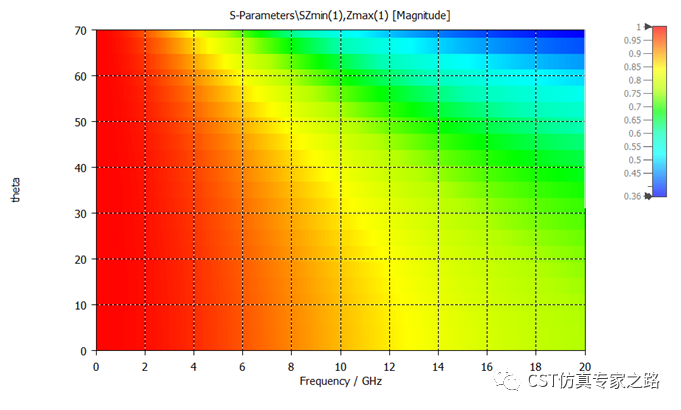

得到传输系数云图如下：

若设计要求为10GHz时插入损耗应小于1.5dB，最大入射角范围为45°。将上述云图单位改为dB，Color Ramp设为-1.5-0，观察仿真结果是否满足设计要求。

从图中可以看出，插损小于1.5dB最大入射角大约在35°，不能满足设计要求。

也可以对上述云图取切面结果。设置如下后处理模板，点击OK，Evaluate。

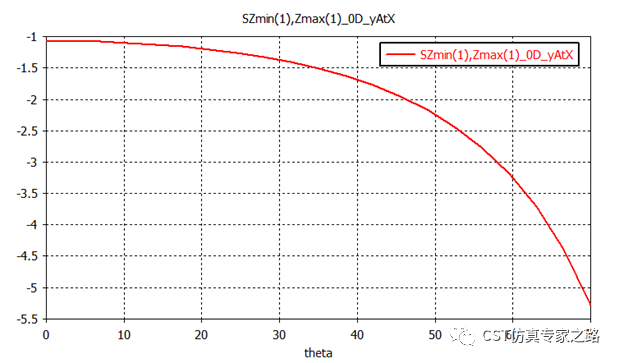

得到以扫描角度为横轴的仿真结果：

从图中我们可以获得相同的结论。那么，为了达到设计要求需进一步优化天线罩结构。
