CST仿真，如何将单端S参数转换为差模共模
来源：CST仿真专家之路
更新时间：2024-06-26
阅读：

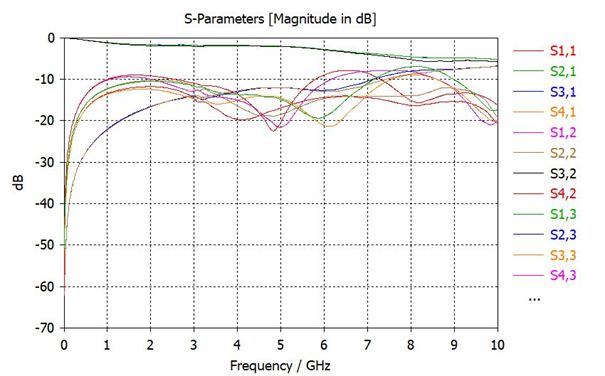

本期介绍如何在CST中得到的单端S参数转换为差模和共模。这里我们以之前的“芯片封装S参数提取方法“为例。仿真得到了一对差分线四个单端端口的S参数，如下图所示：

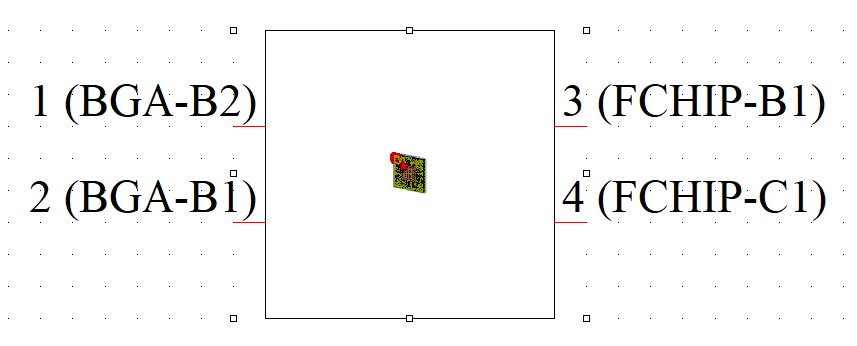

其中自动设置的4个离散面端口，如下图所示:

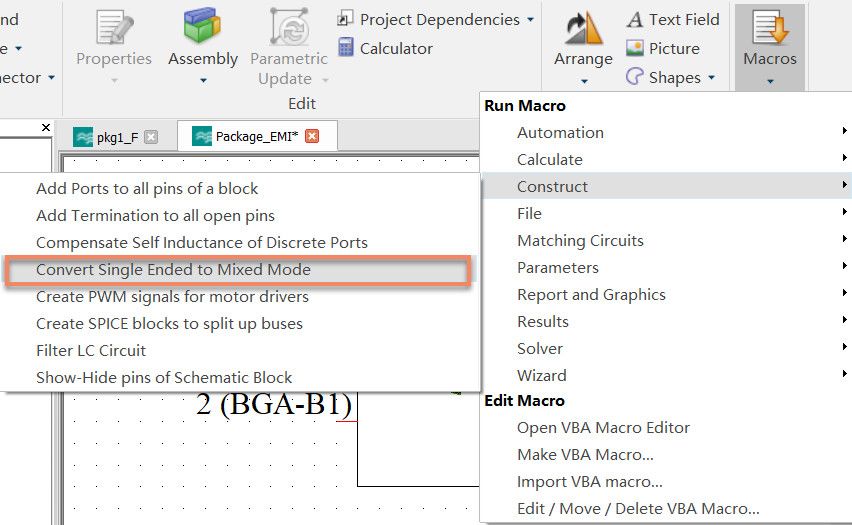

我们点击Home选项卡下的宏，Macro/Construct/Convert Single Ended to Mixed Mode，如下图所示：

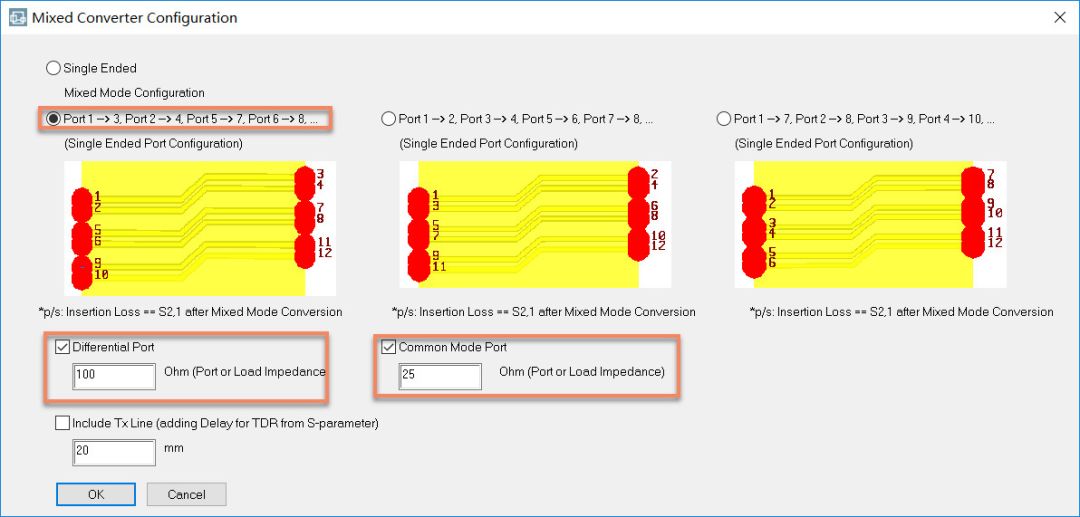

点击OK，软件自动将模式器添加在适合的位置转换，这样端口1和2是差模端口，端口3和4是共模端口，如下图所示：

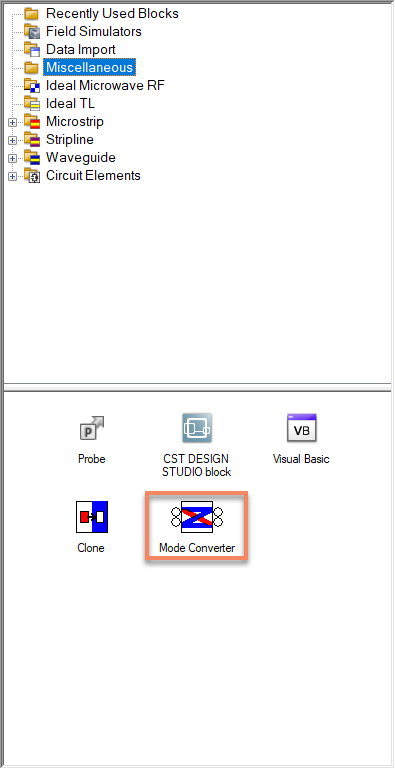

转换模块除了用宏命令外，也可以在导航栏内找到，如下图所示：
在完整了以上设置后，我们点击Home选项卡下的task按钮，创建一个新的S参数仿真任务，如下图所示：

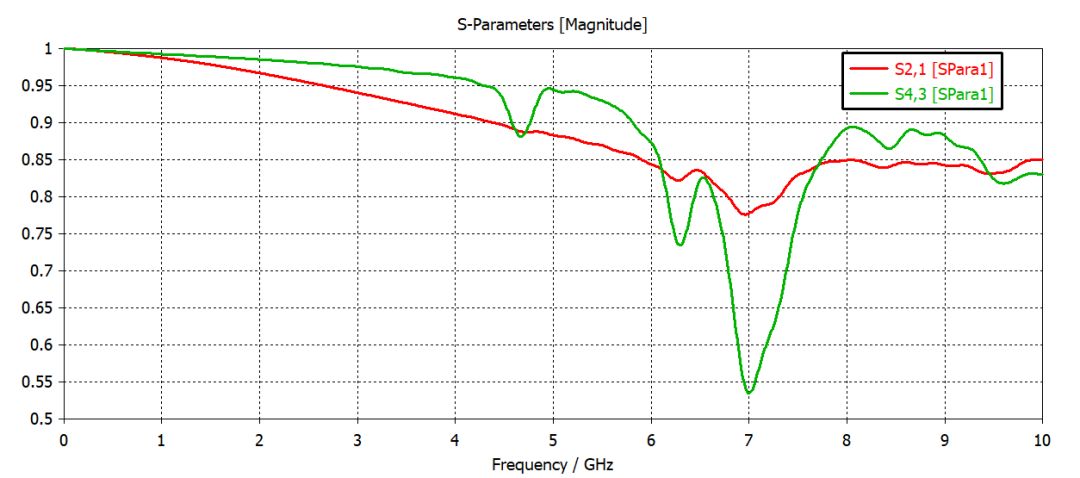

点击Update启动仿真，此时得到的新的S参数中，S2,1就是差模传输，S4,3是共模传输。
