如何计算和导出部分模式的S参数
来源：CST仿真专家之路
更新时间：2024-06-23
阅读：
波导端口的每个模式都对应S参数的每个端口，本期介绍如何选择部分模式计算S参数，或选择部分模式导出S参数。

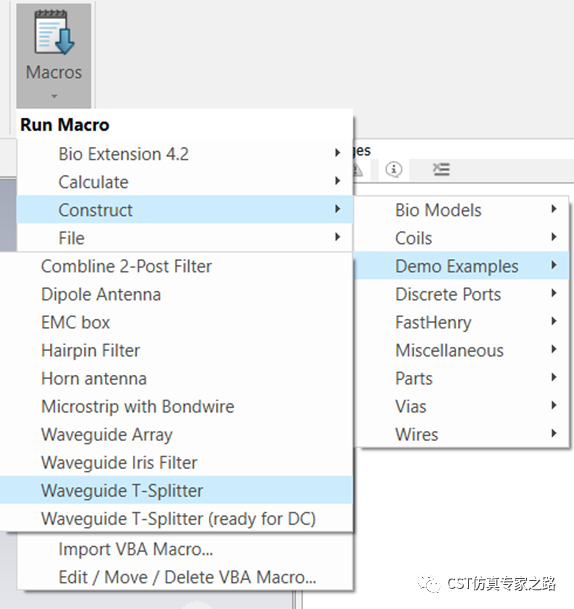

用自带案例T型波导：

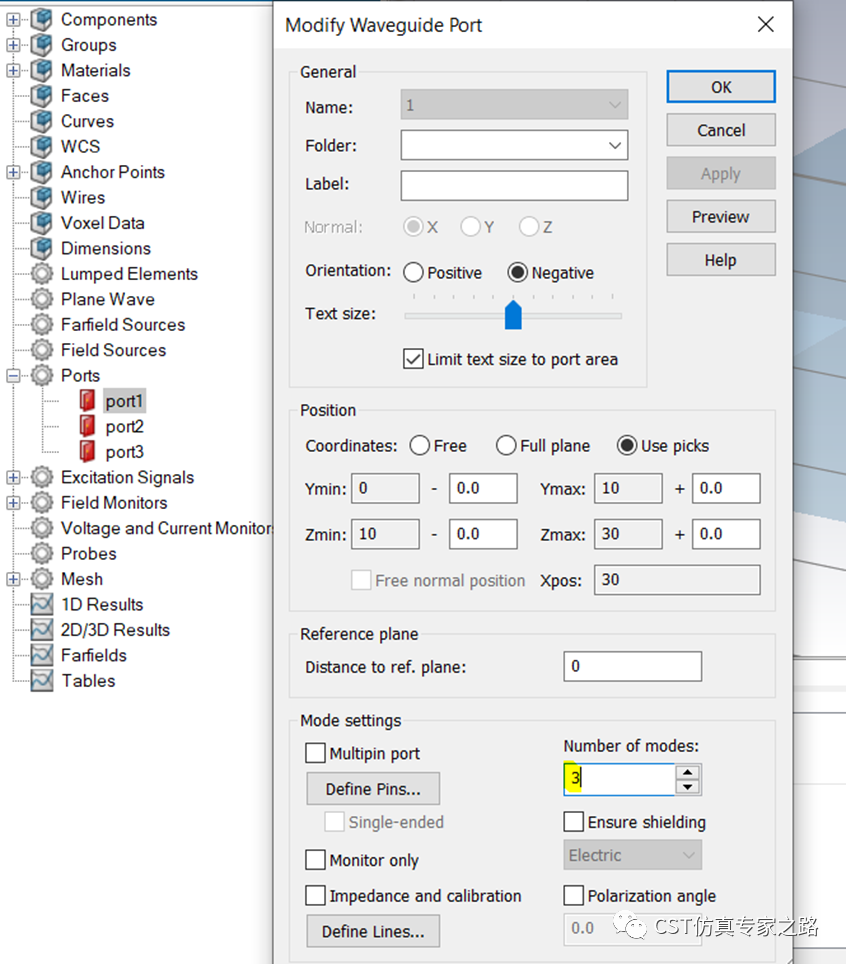

三个波导端口，比如我们分别设置计算的模数为3：
这样全端口仿真出来的就是9x9的S矩阵，导出的文件就是S9P。

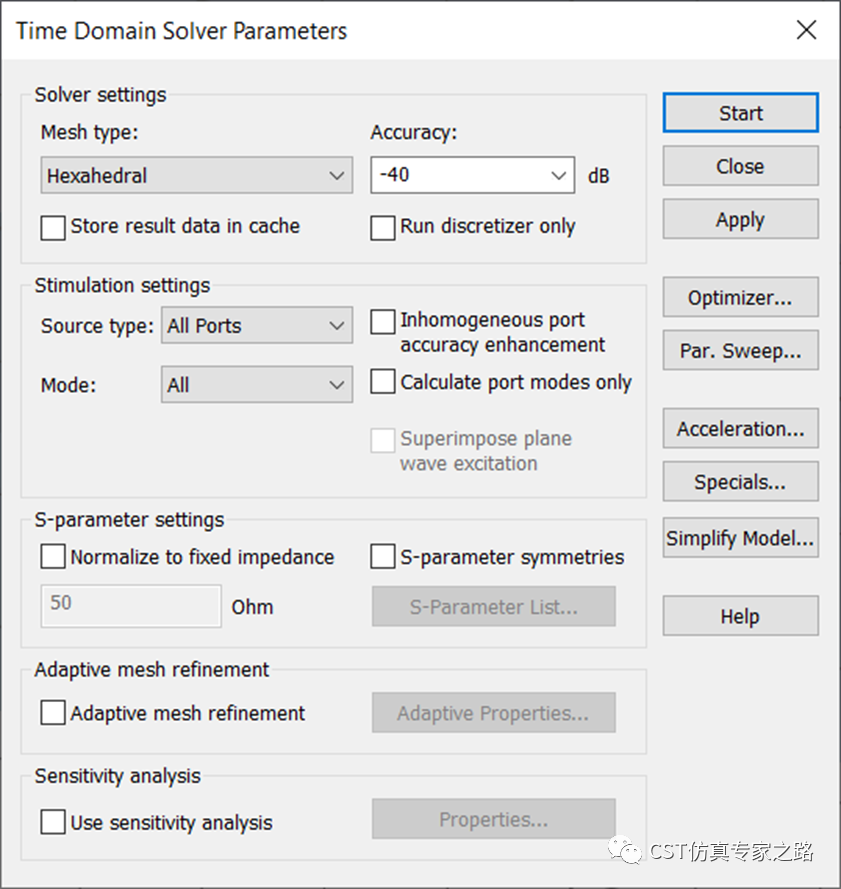

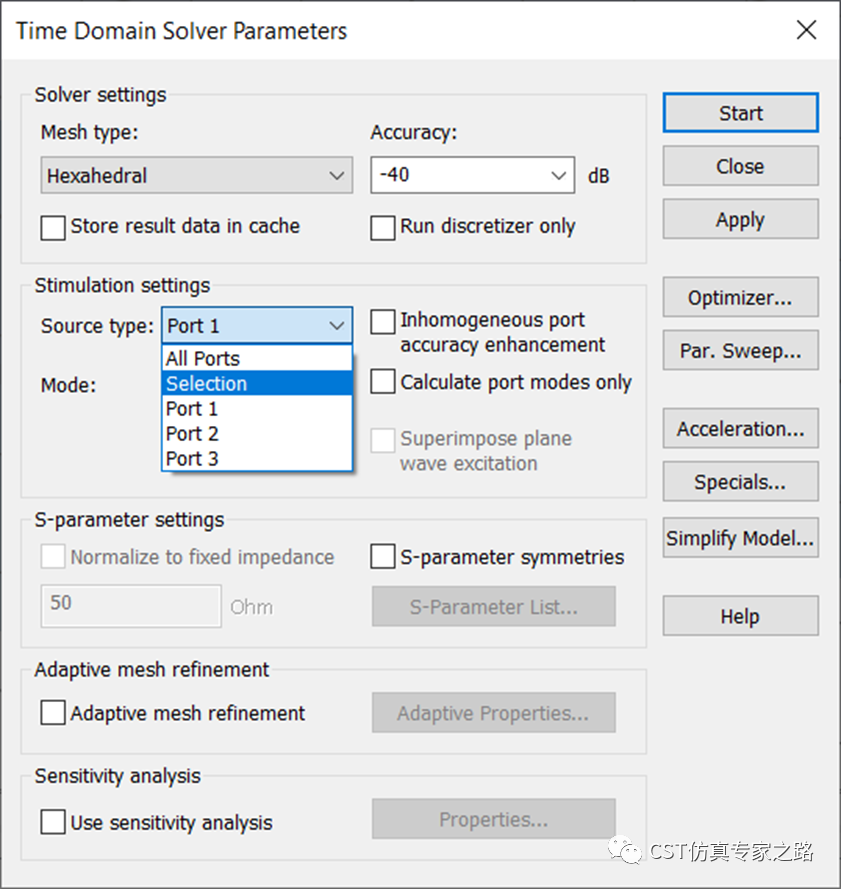

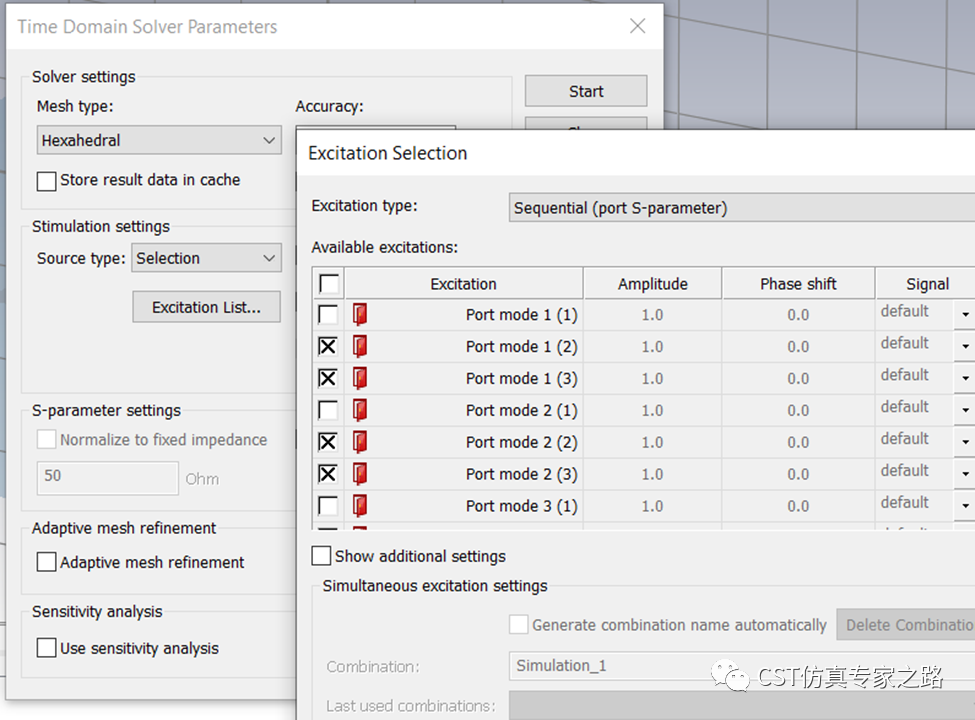

如果要选择某些模式来计算S参数，可在求解器中选择。比如时域：

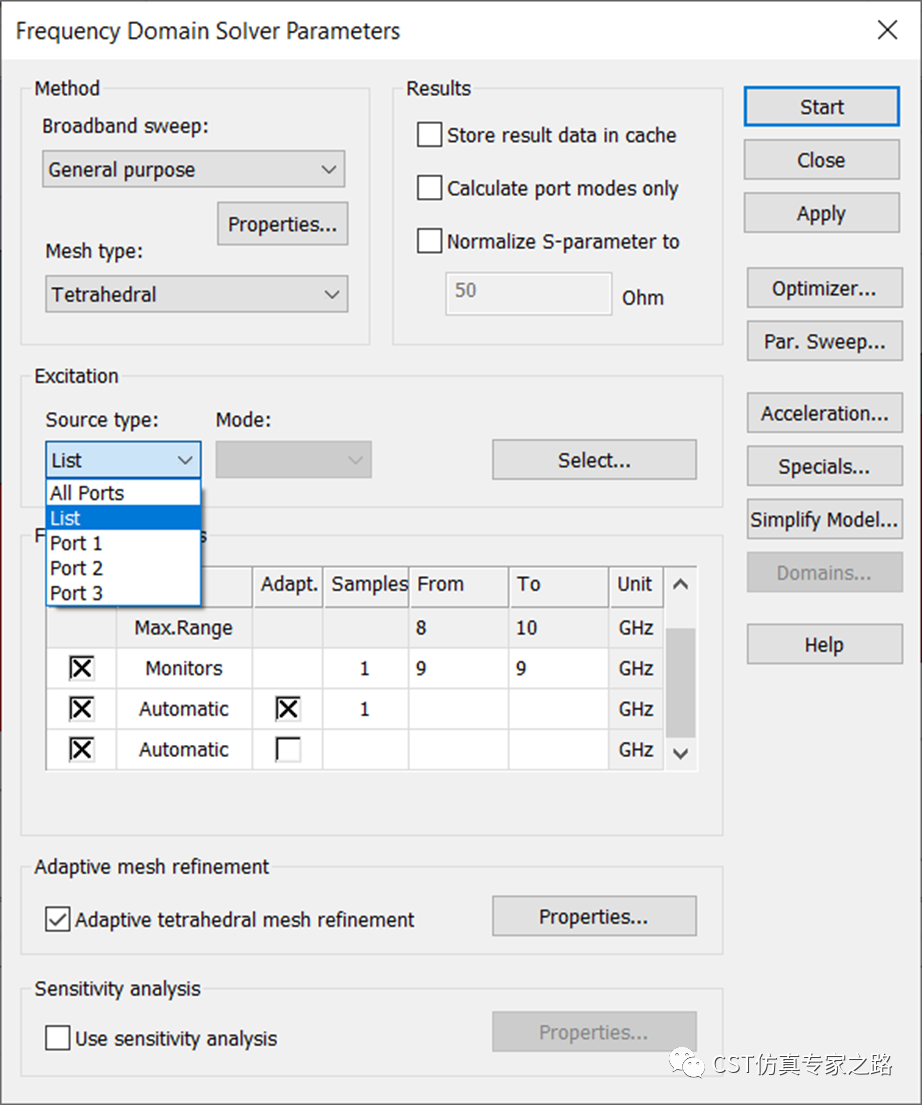

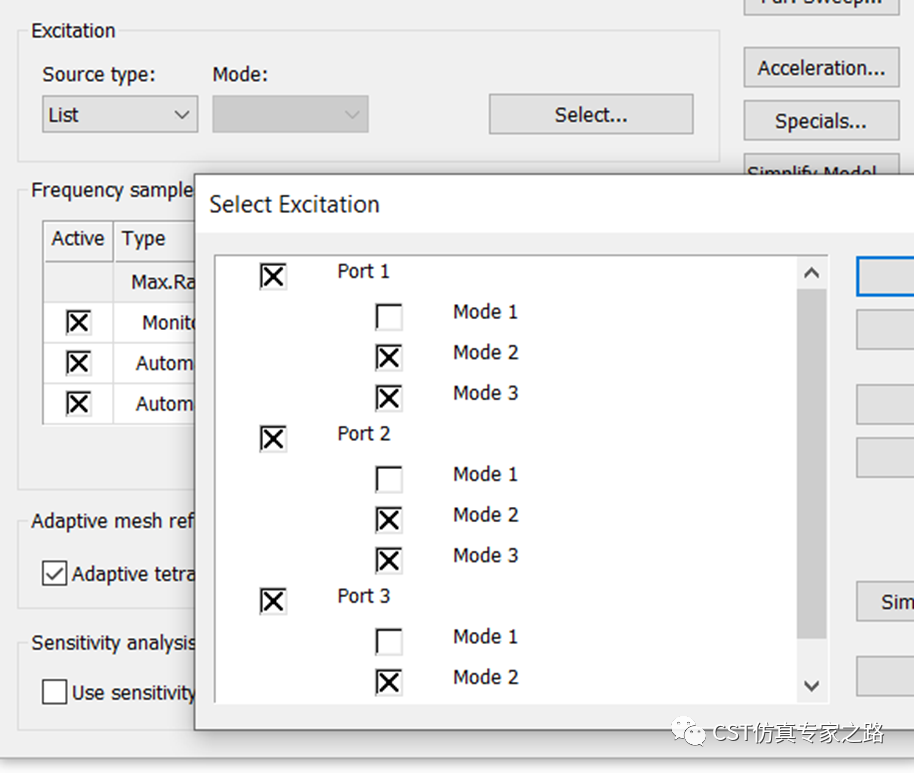

比如频域：

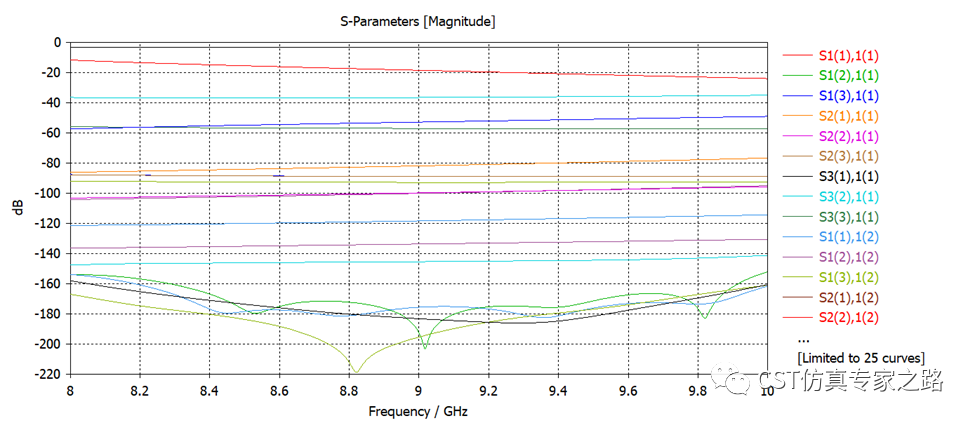

如果这样选择激励，还是9x9的网络，只是计算的S参数不完整了，因为我们没有每个模式都激励：

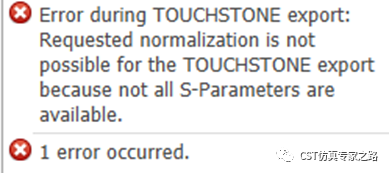

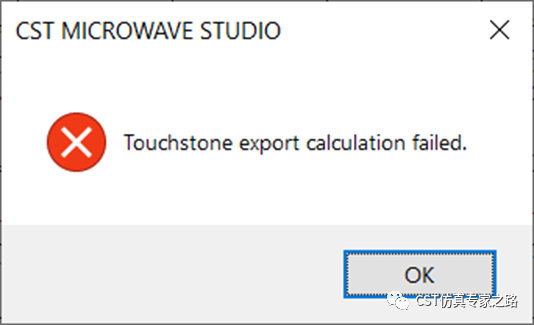

所以如果这时候导出S参数，就会报错：
那么问题来了，我们辛辛苦苦仿完了S参数，不想重新仿真，可以选模式导出SNP吗？可以的。

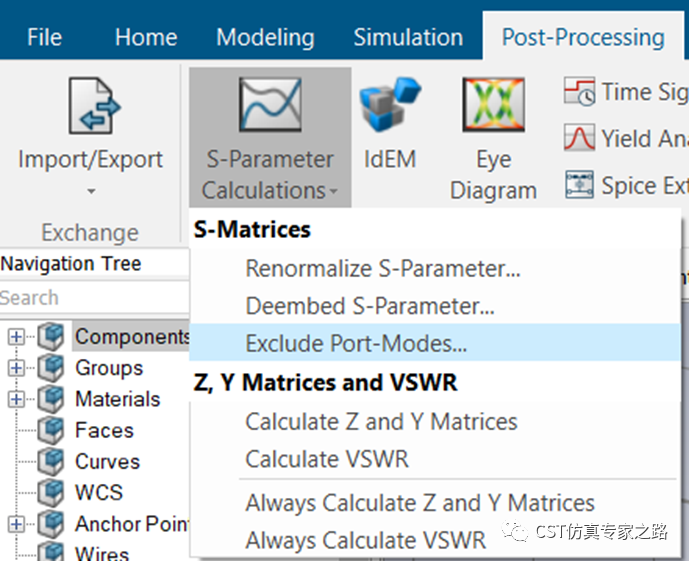

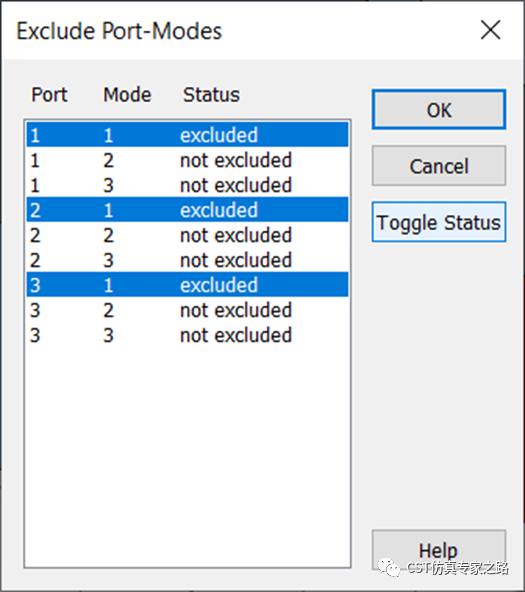

选择排除端口模式：

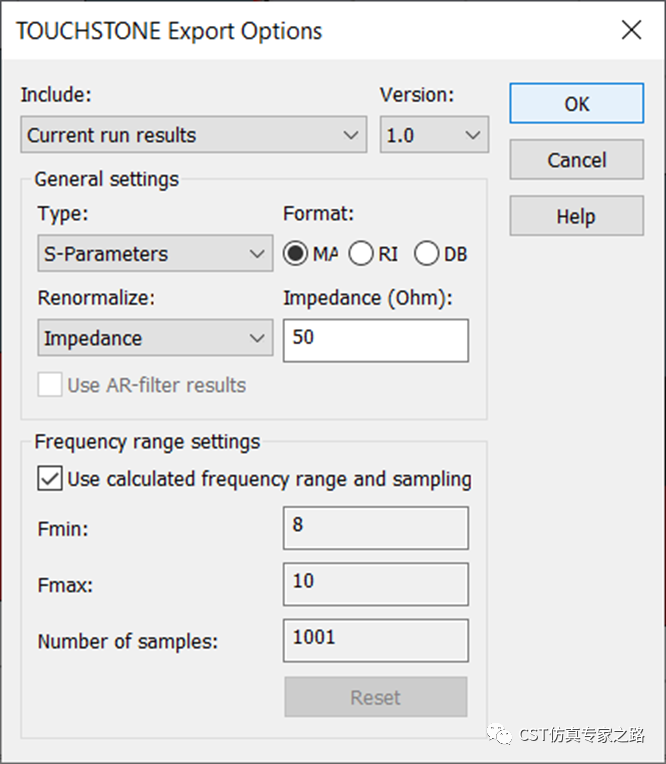

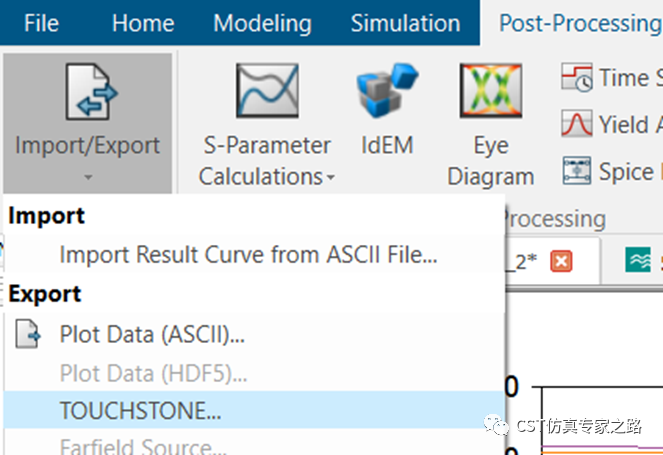

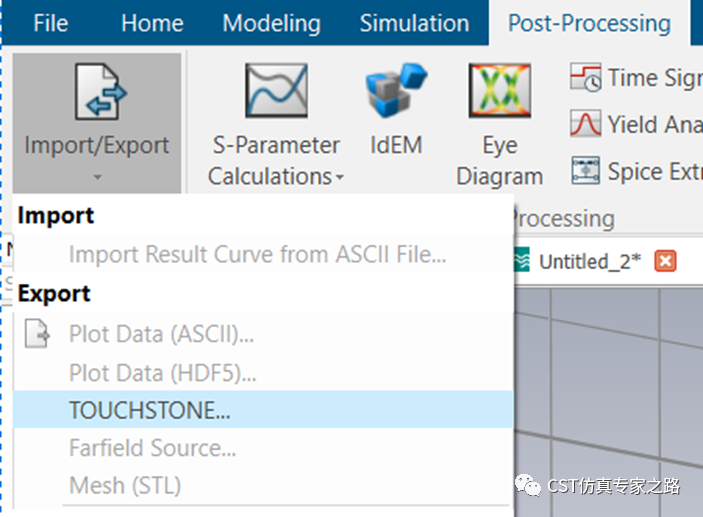

再导出S参数：
就得到部分模式的S参数了。
小结：
1. 波导端口的模式和数量需要重视，每个模式都对应一个S参数中的端口2. 可选择部分模式进行激励，但默认导出S参数仍是模式数决定，可在S参数导出处选择模式。
