如何用CST的A求解器仿真目标的散射场

CST完备的技术在微波工作室里包含了各种算法，详见：CST软件发展历程 - 完备的技术。

电磁仿真中的近场结果通常仿真的是总场，那有没有办法仅仅只得到散射场呢？

本期我们介绍如何用CST仿真散射场。首先先介绍用A求解仿真散射场的方法。

Step0 准备场源以及散射体模型

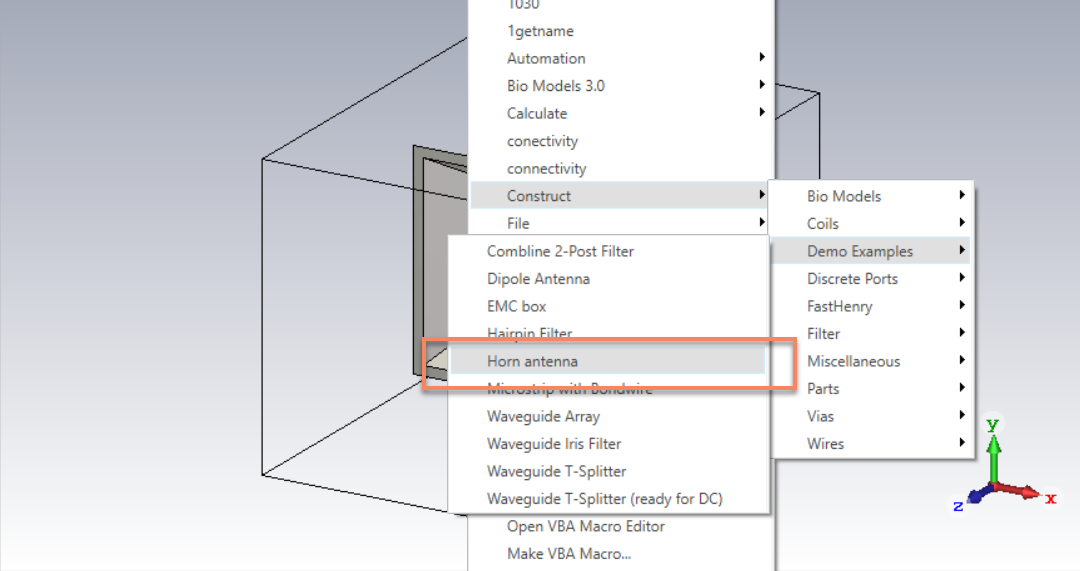

先看一下模型。是模拟一个喇叭照射一个圆球的例子，因为是A求解器，所有喇叭必须用远场源或者近场源代替，本例子中的喇叭用的是CST宏的喇叭，生成并导出成近场源。如下图所示：

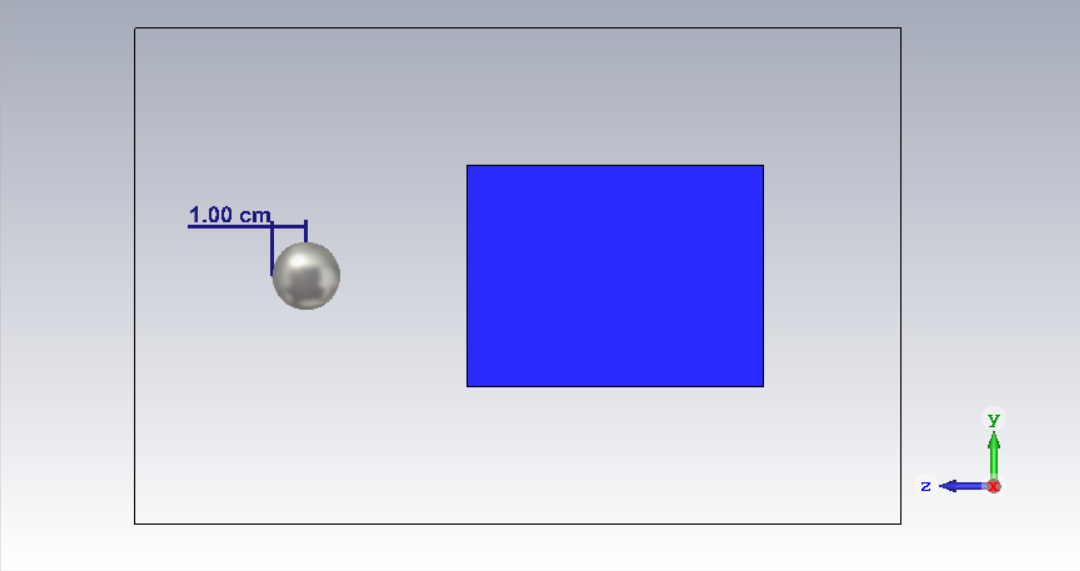

这里我们用的是近场源，所以需要设置一个场源监视器，仿真完成后会生成一个近场源文件*.ffs，把场源文件导入到模型后，总的模型如下图所示：

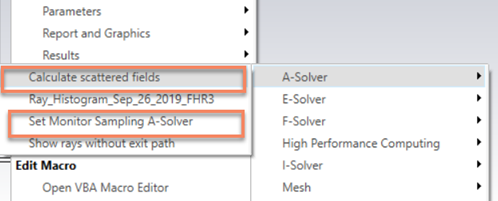

Step1 运行宏Calculate scattered field

可以设置得到的是散射场还是总场

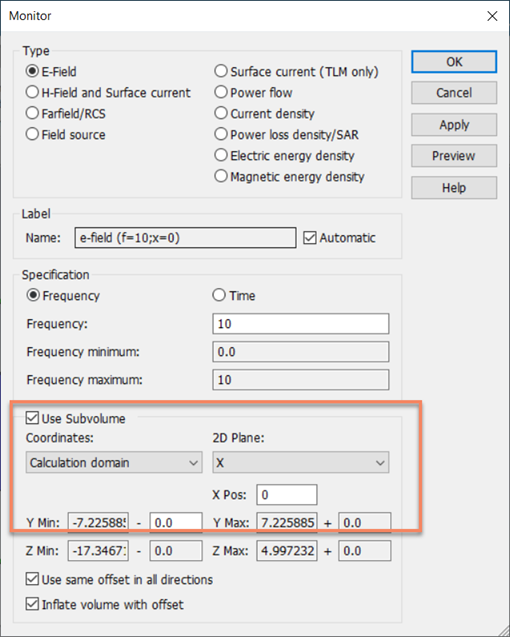

Step2-1可以设置监视器,注意是一个面的场

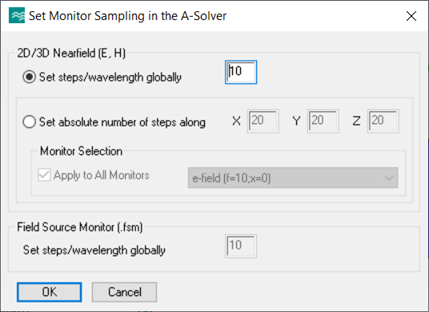

Step 2-2 运行宏Setmonitor Sampling A-solver

进行完以上设置，接下来就可以正常仿真了。

Step 3-1 查看近场结果

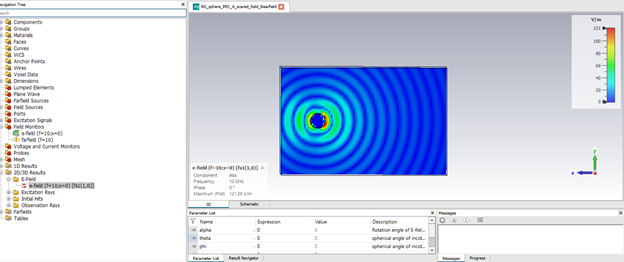

 我们可以看到仿真得到的场是只有散射场的部分，已经去除了喇叭的辐射场的结果了，如下图所示：

Step 3-2 查看远场结果

这样就可以得到A求解器仿真散射近场和远场的方法了。

后续我们会介绍I和T和F求解器的做法。下面先做一个简单的预告：

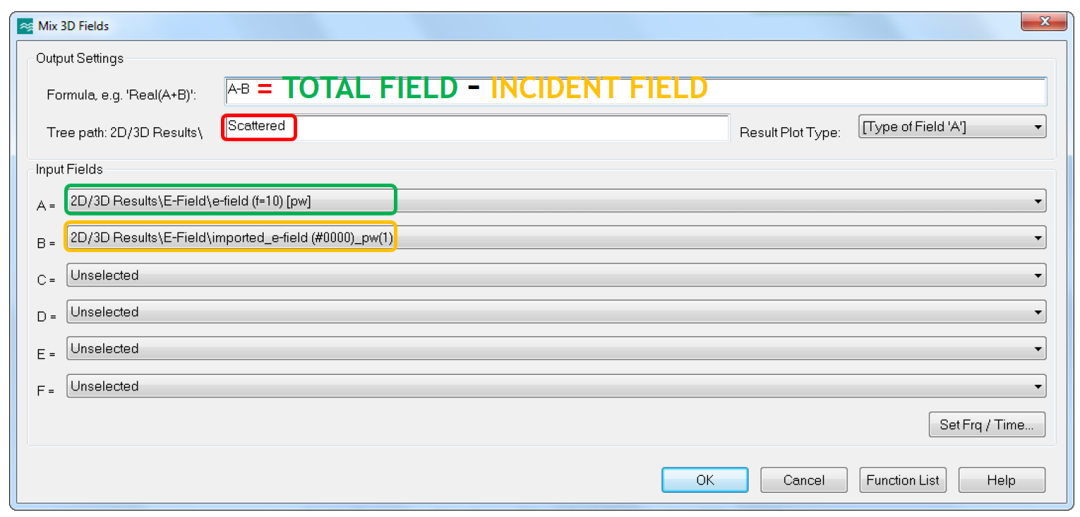

简单来看，T和F需要仿真有无散射目标的两组结果，并通过后处理把场结果相减。即散射场=总场-入射场。如下图后处理Mix3D合成场的方法

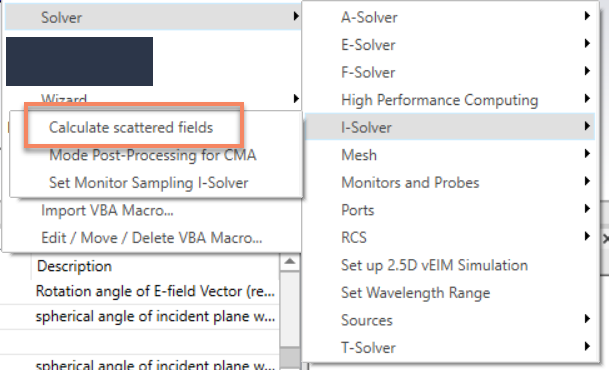

I求解器则可以利用自带的宏和A类似的方法去切换。如下图：
