如何用静电流Js求解器三维计算PCB压降IR drop
来源:CST仿真专家之路
更新时间:2024-06-23
阅读:
这期我们看一下三维环境中如何用更精确的Js求解器计算IR drop。

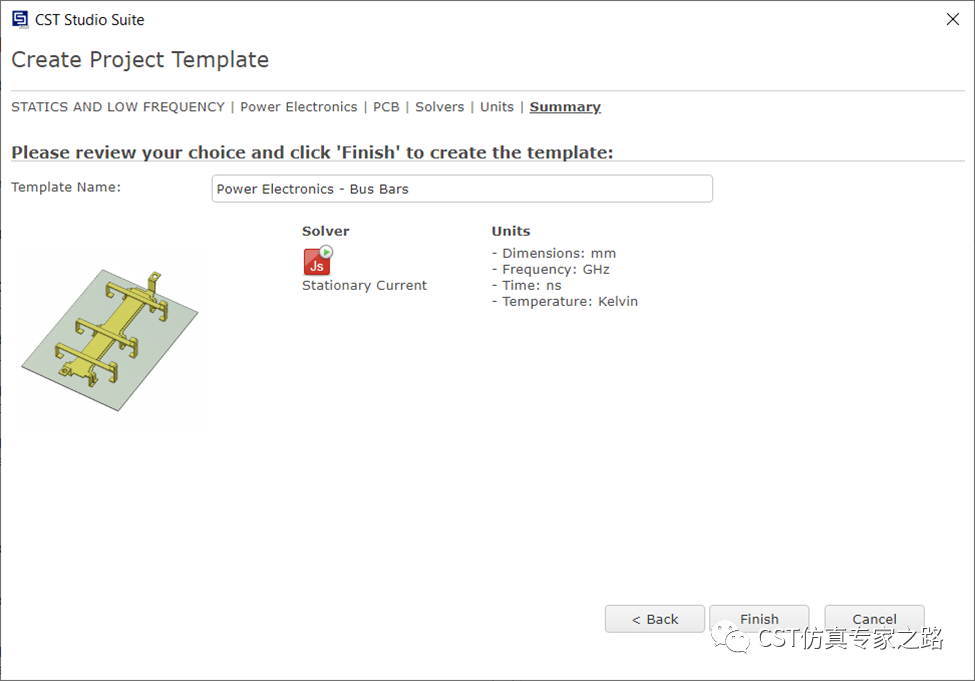

首先进入低频工作室的方法很多,比如用模板:
或直接开启,不过单位这些就需要手动再改:

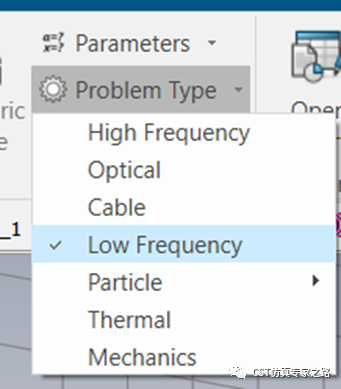

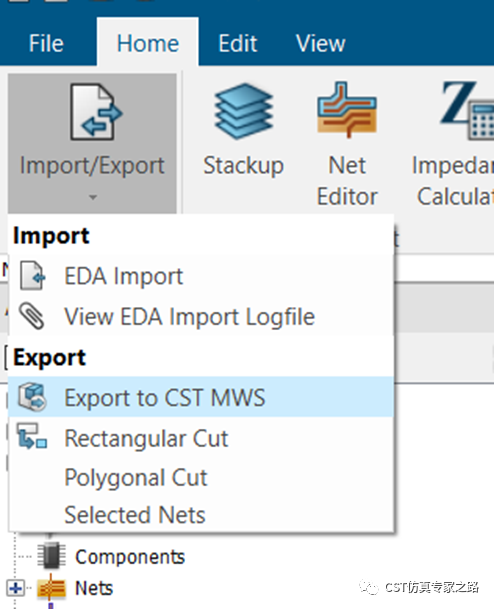

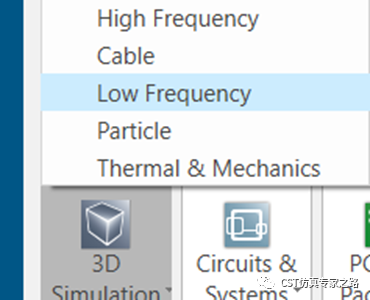

或者PCB工作室中导出到MWS工作室,再改Problem Type到Low Frequency,再改求解器到Js:
不管哪个方法,都可以创建三维的PCB了。我们用一个简单的金属结构表示电源板,看看如何做压降分析。

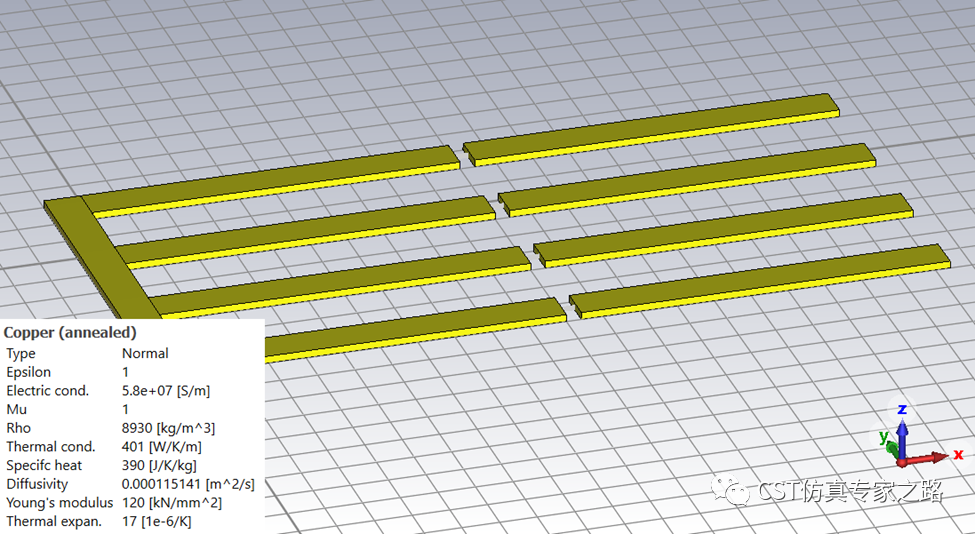

首先金属材料需要改成Normal:

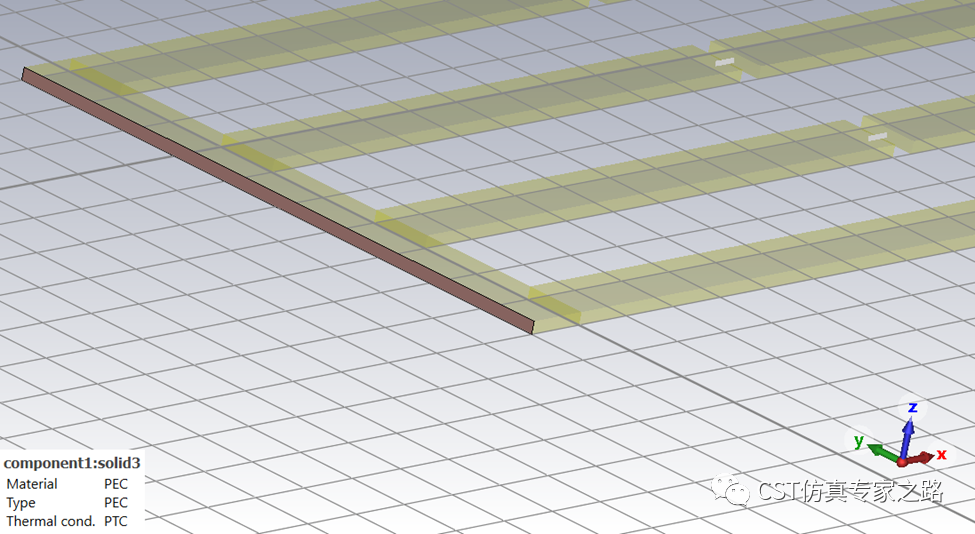

然后选面生成个PEC,用于定义电压源:

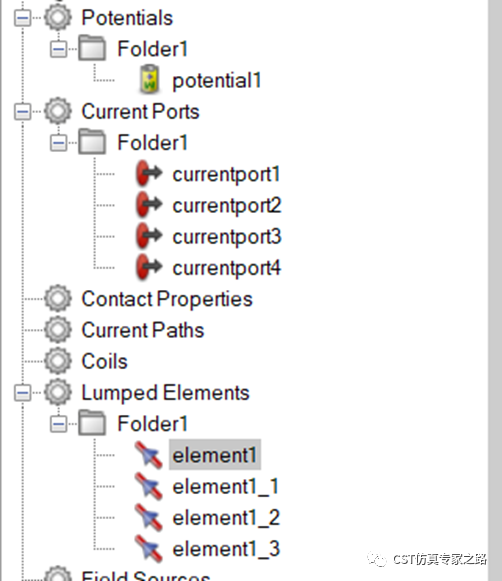

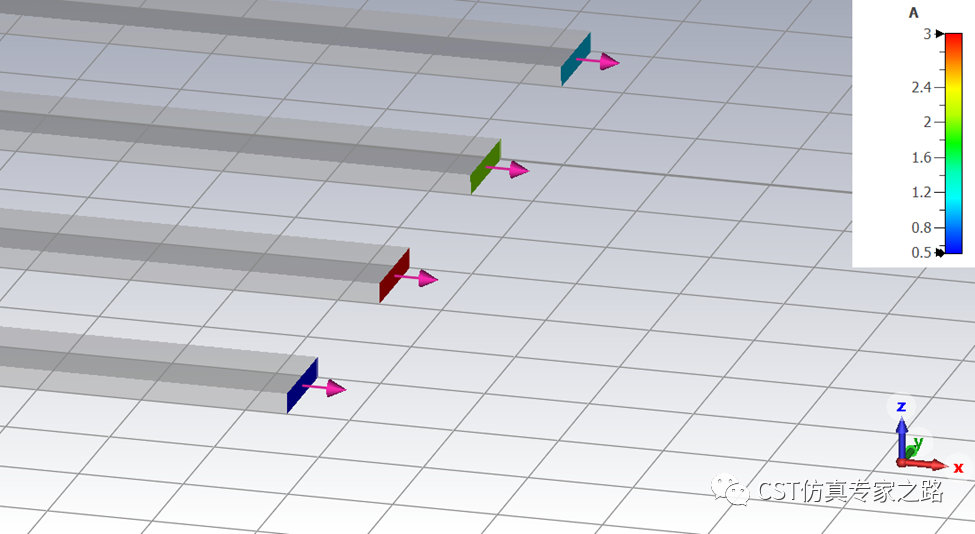

选面定义电流和方向:

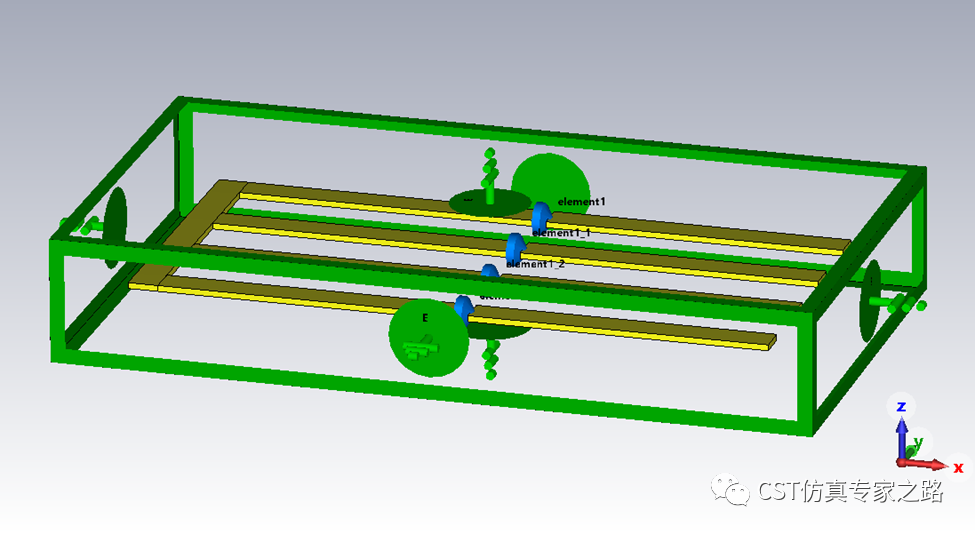

因为我们用四面体网格,边界可以是电边界加一定距离:

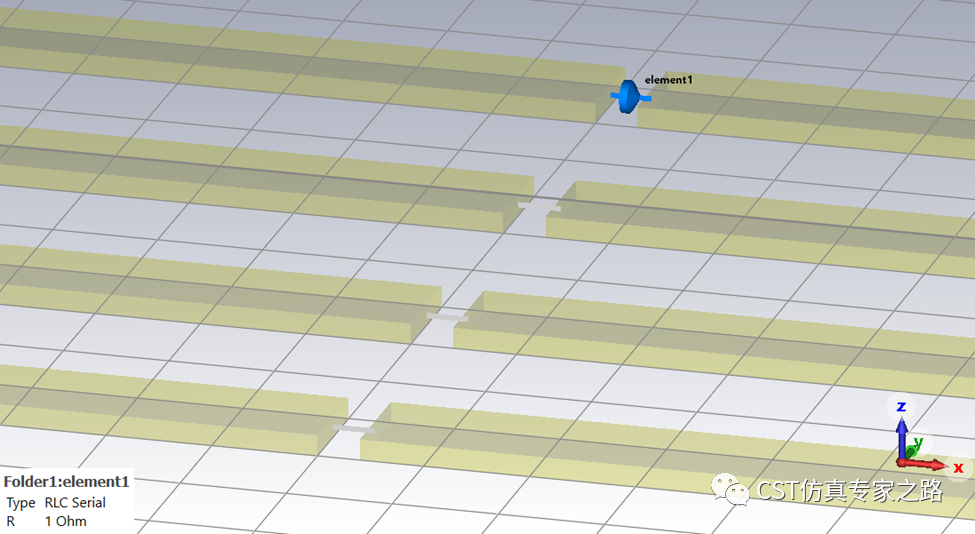

RLC都可以用直流电阻定义:

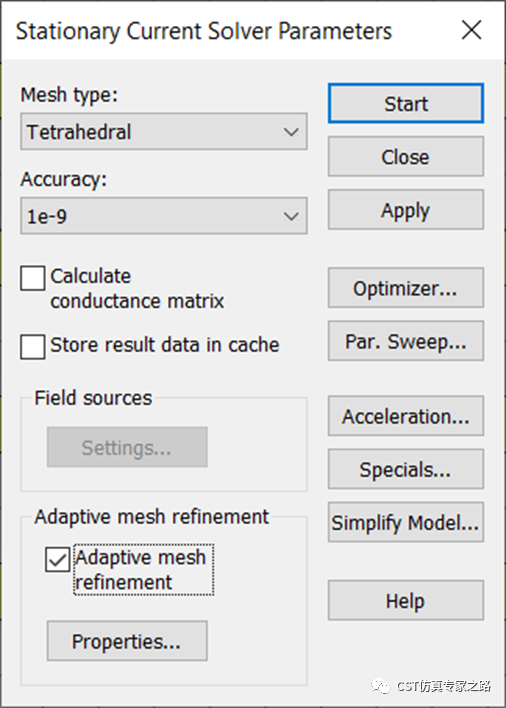

进入Js求解器,开始仿真:

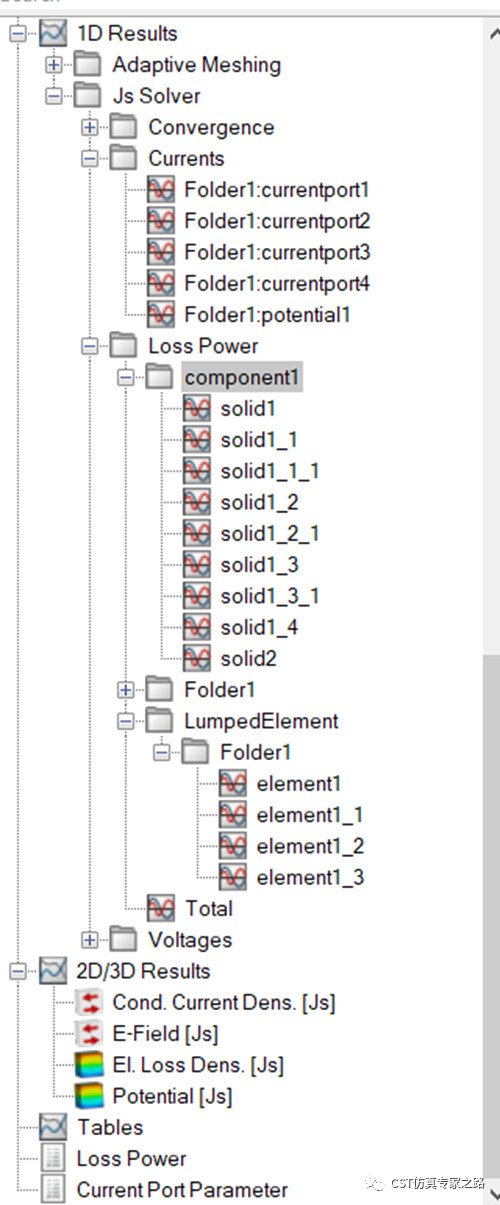

获得一系列的结果:

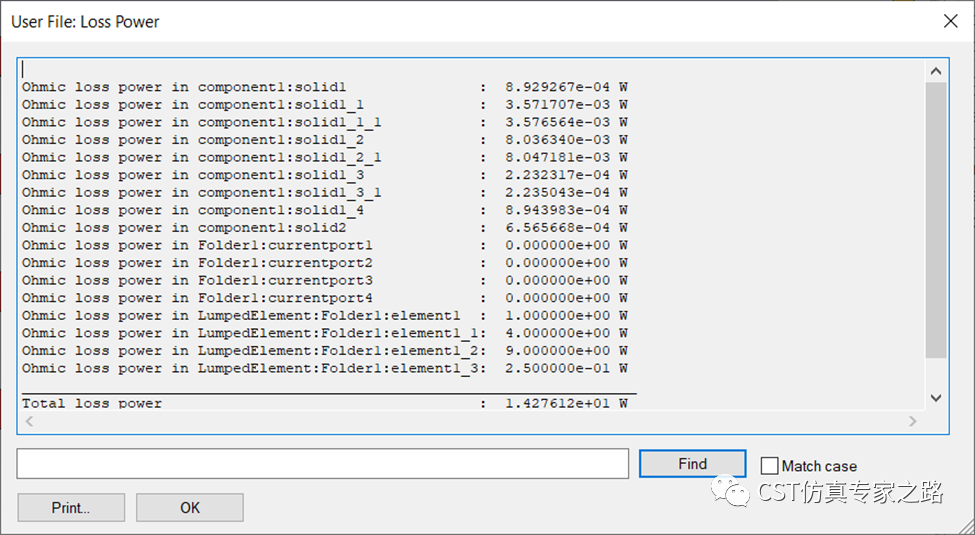

比如每个部分的功耗:

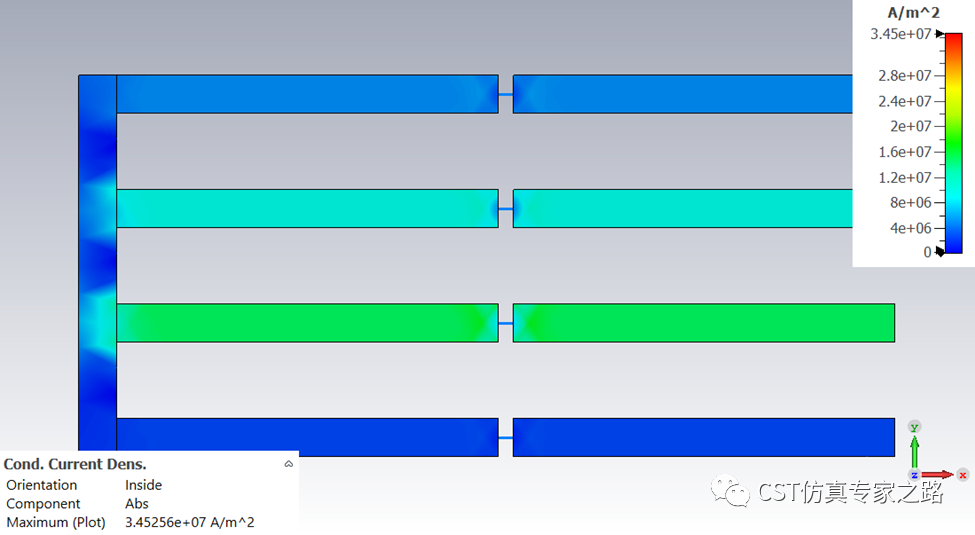

电流密度:

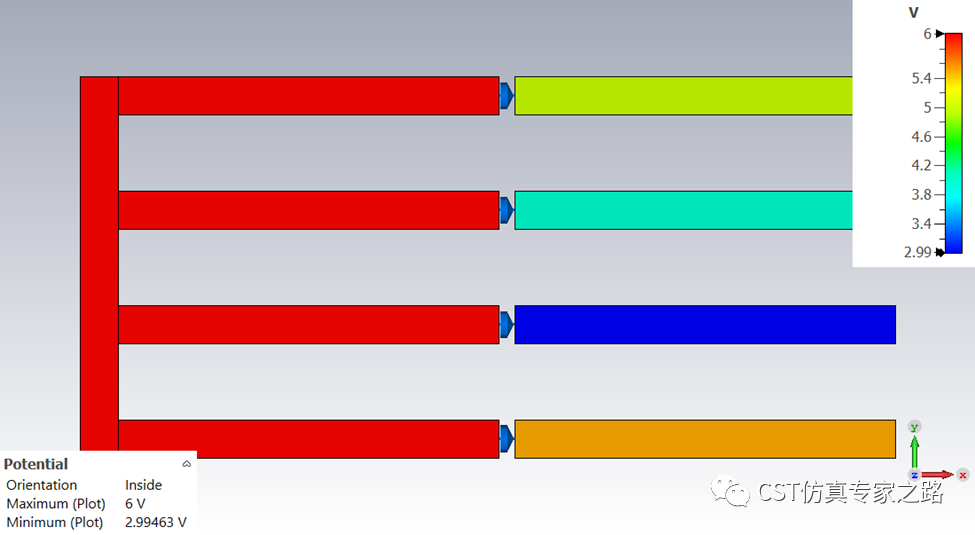

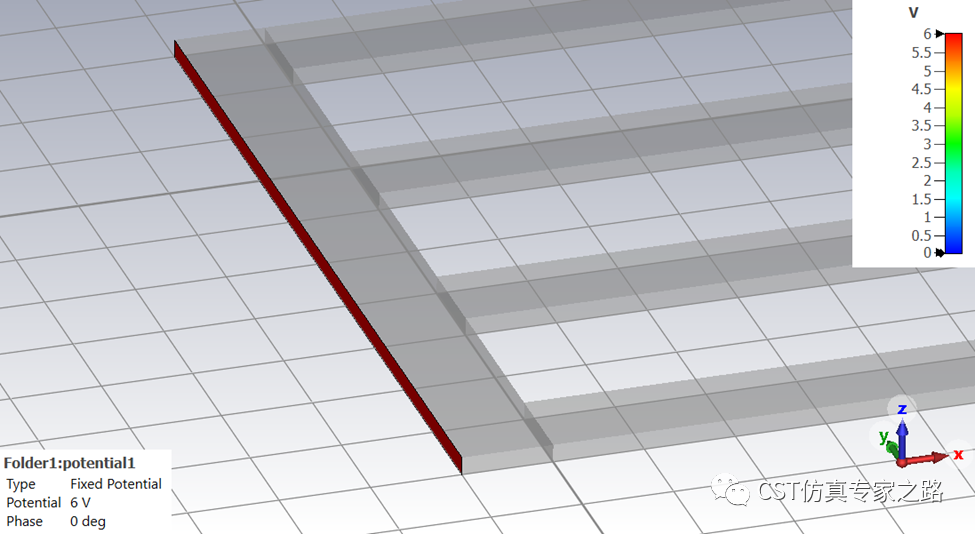

电压分布,压降较小,不易看出:
具体的欧姆功耗:

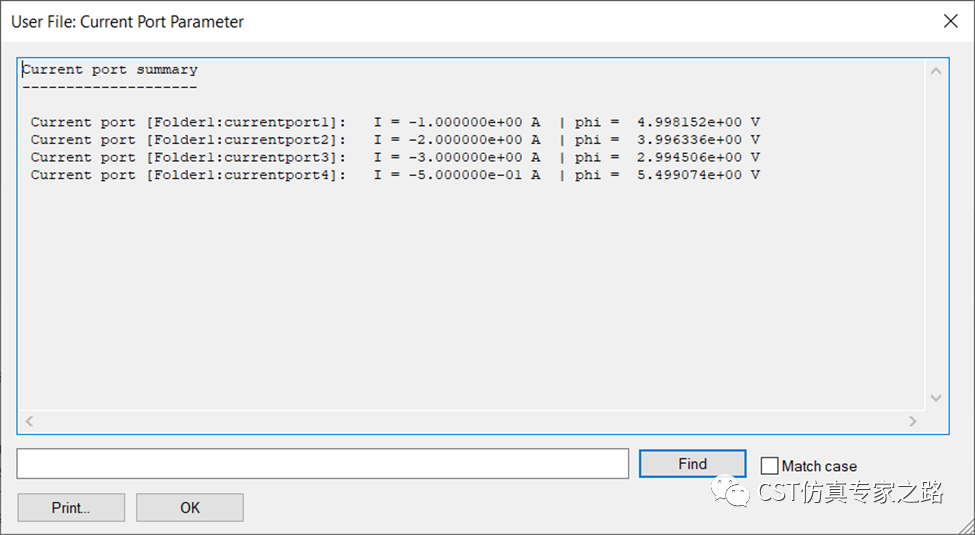

电流端口的电压:
小结:
1. PCB工作室中的IR drop是专门计算压降的,需要定义欧姆定律的电流回路,对针脚定义电压和电流都是要有参考点的;而Js也可以计算压降,不需要定义电流回路,电源单向就可以仿;当然Js也可以将地回路考虑进来,只需同样的选面方法定义反向电流端口和参考电压(0V)。
2. Js计算压降是三维“全波”的算法,计算资源更高,精确度更高;这里并没有对网格和精确度进行收敛分析。
