球形螺旋线建模操作 -- 实线，任意截面，共型贴片

经常有用户问如何画球形螺旋线天线，这期给大家介绍一下。

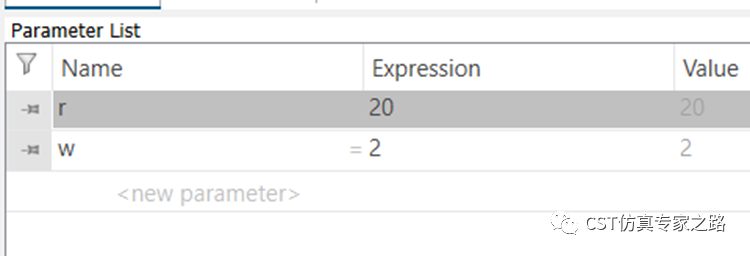

先定义两个参数，一个半径，一个曲度：

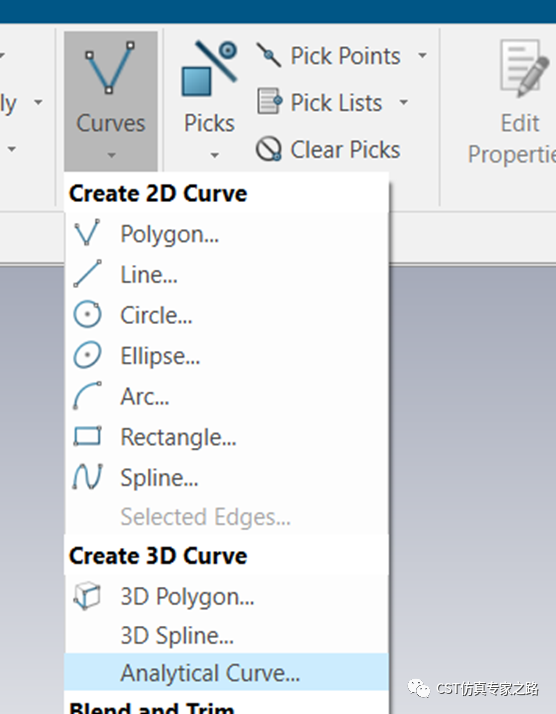

选择Analytical Curve：

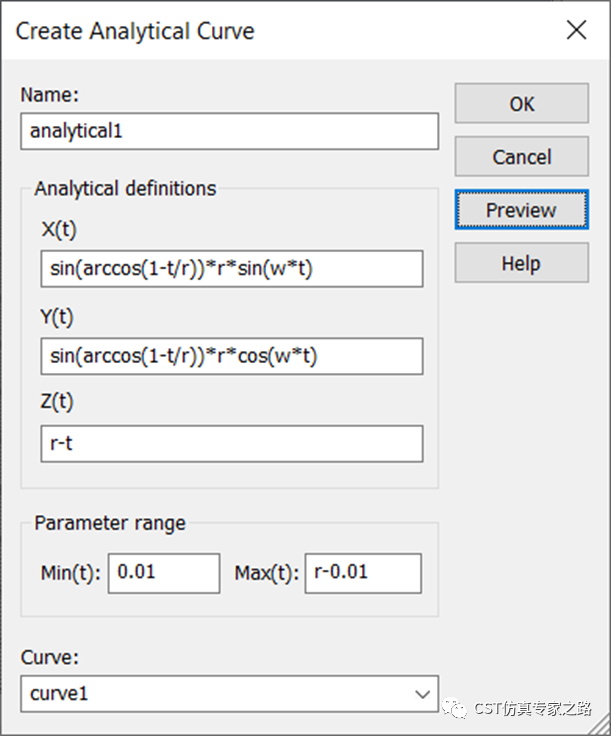

输入计算式（自行推导三角函数哦）:

这样就画出来了：

下面看将curve变成金属的几个方法：

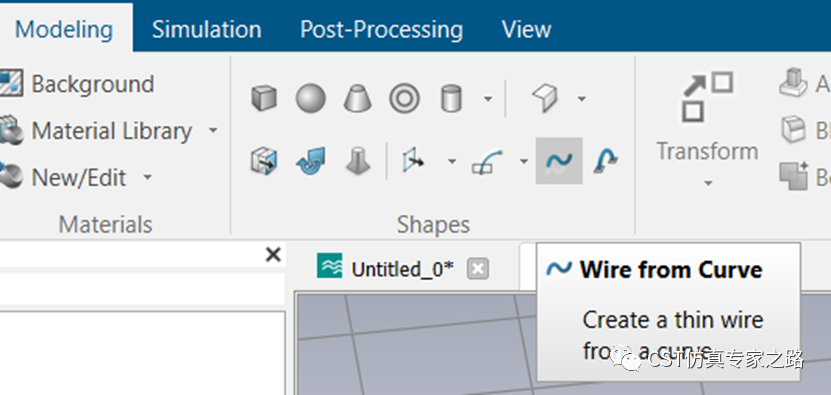

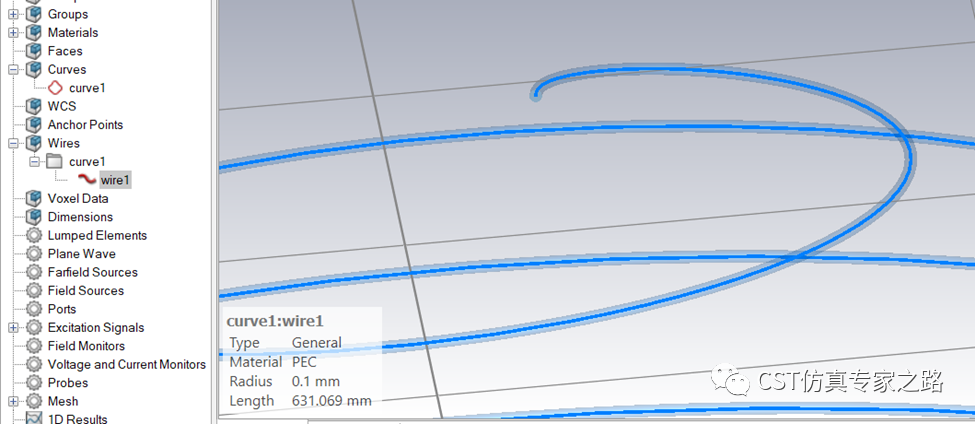

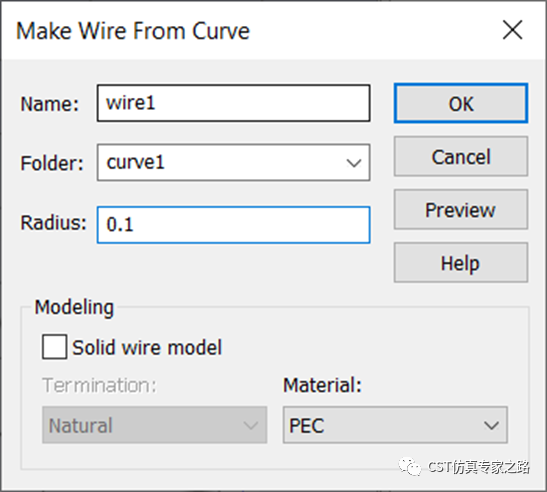

第一种：圆截面的线

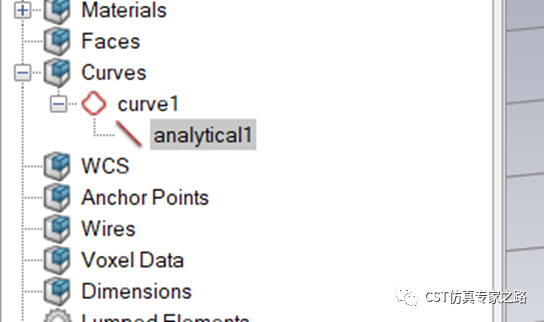

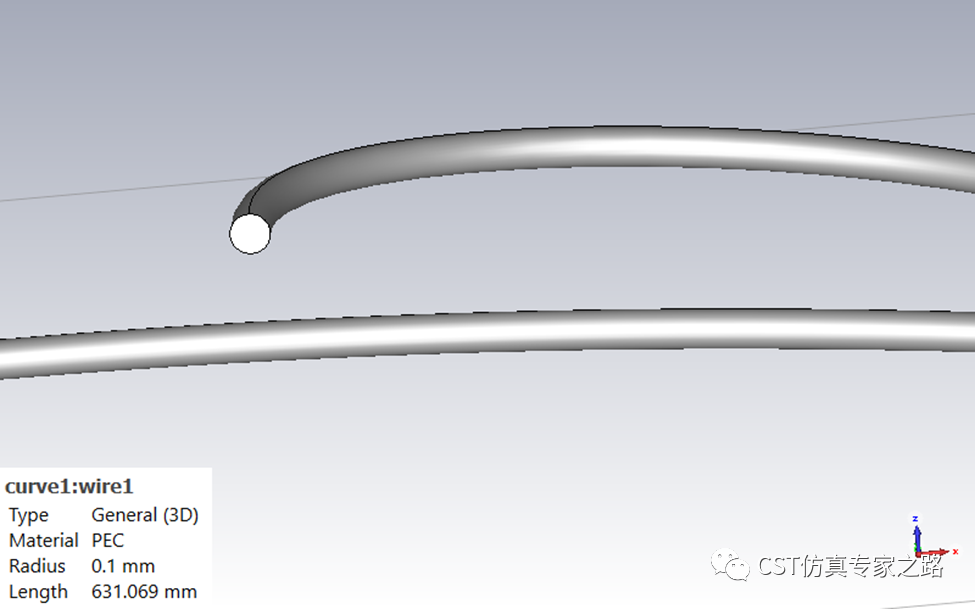

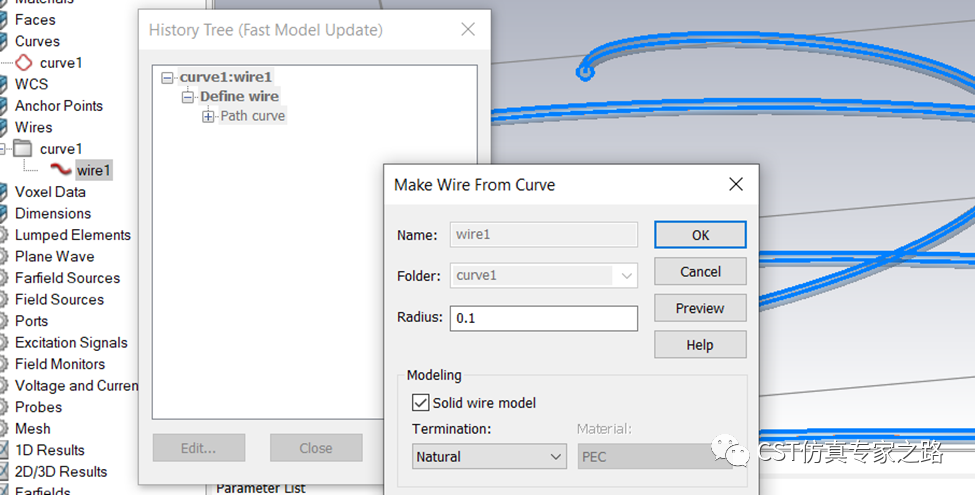

这样就是一个wire模型，不算三维实体模型。也可以双击wire进入修改历史，开启实体：

第二种：任意截面

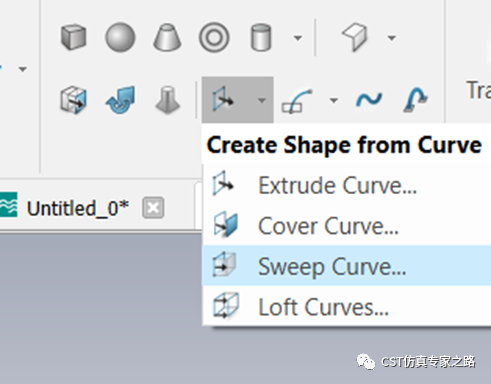

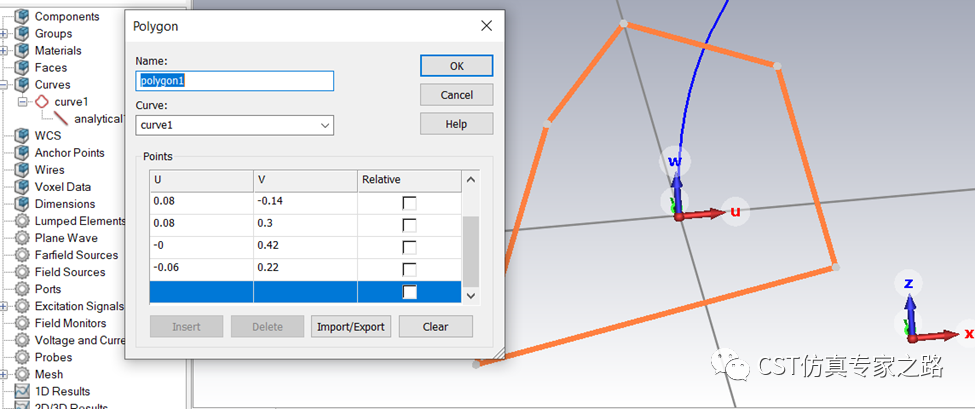

WCS坐标对齐一端，画任意封闭curve作为截面，可不与路径垂直；然后用sweep功能：

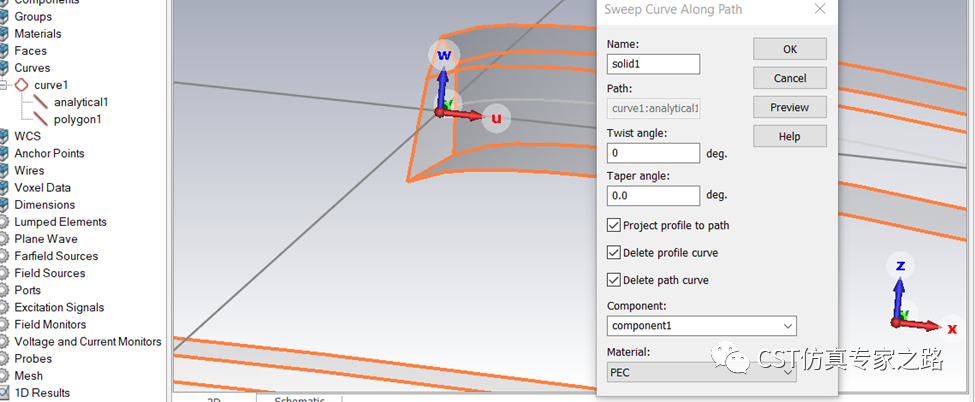

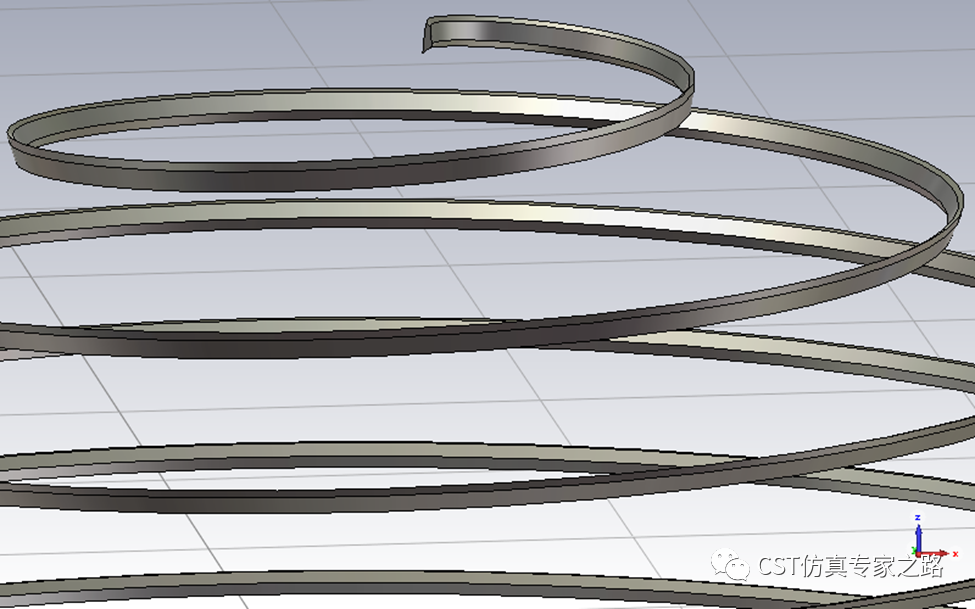

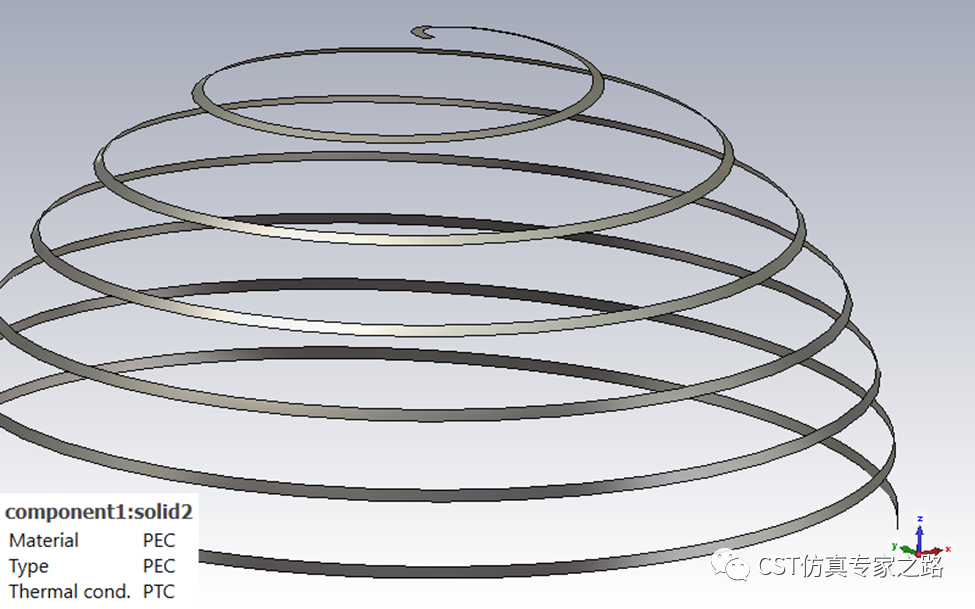

先选截面curve，回车，再选路径curve，回车：

第三种：共型贴片

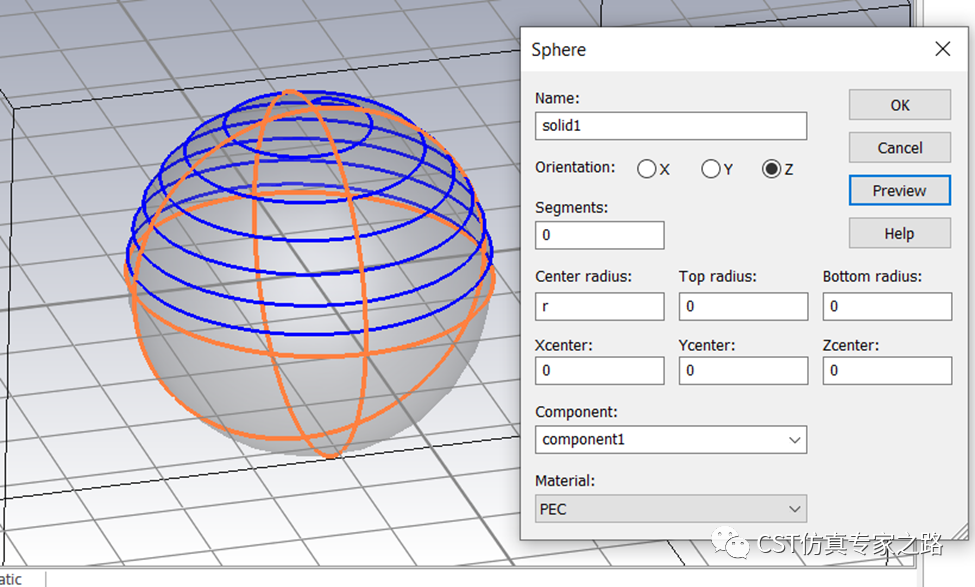

这种是更常用的；需要先定义一个辅助面，比如这个共型球：

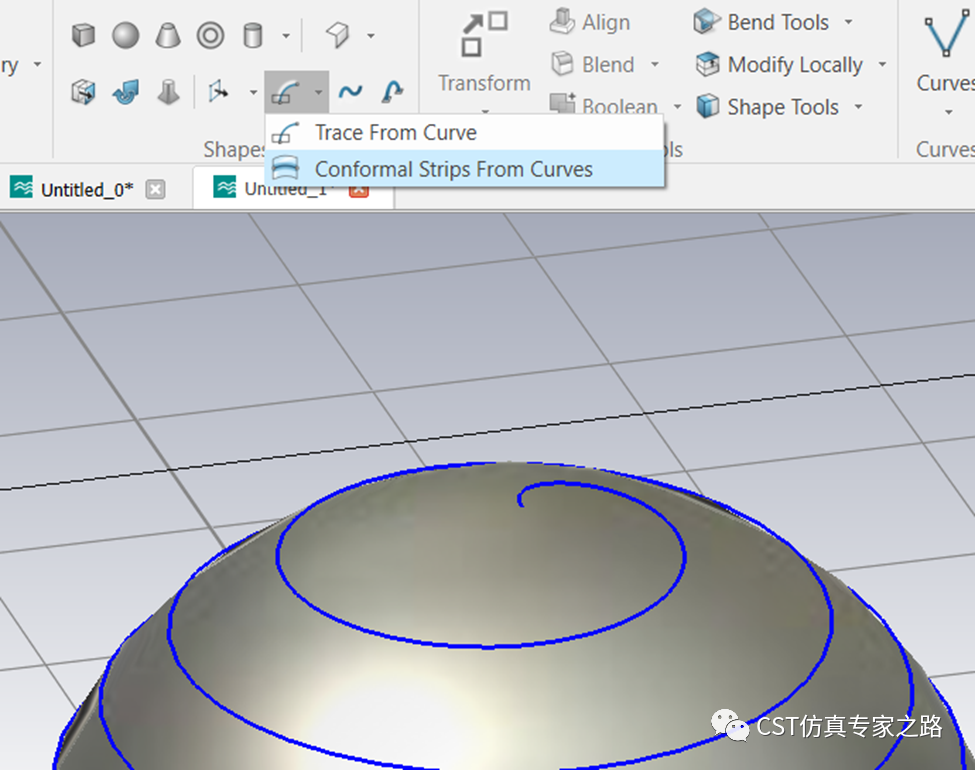

选择共型贴片功能，选择路径曲线，回车确认：

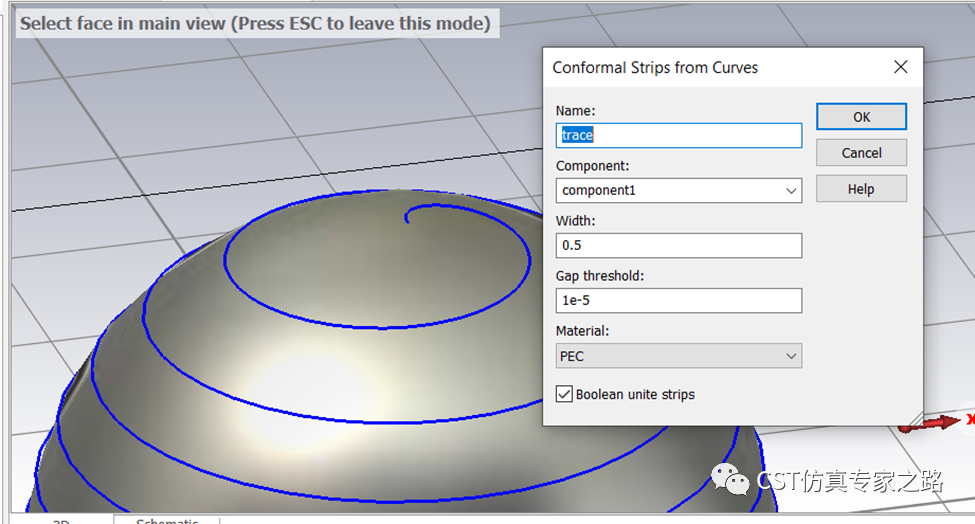

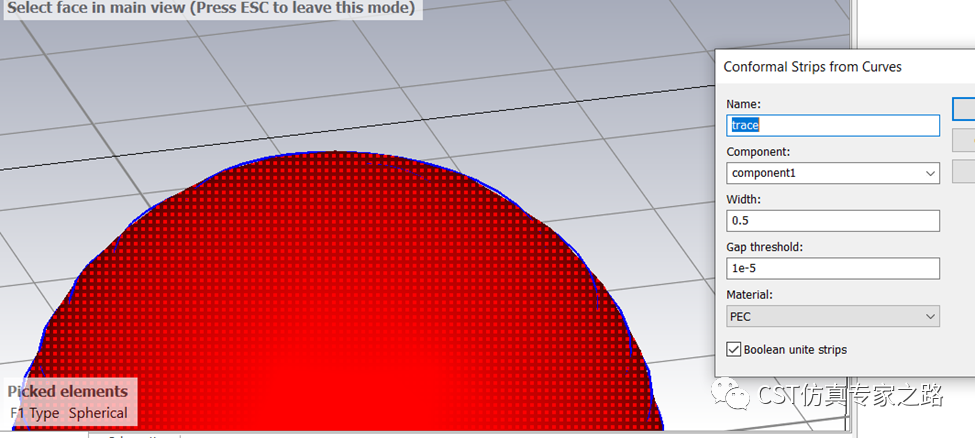

双击选择球面，ok完成，清除选面：

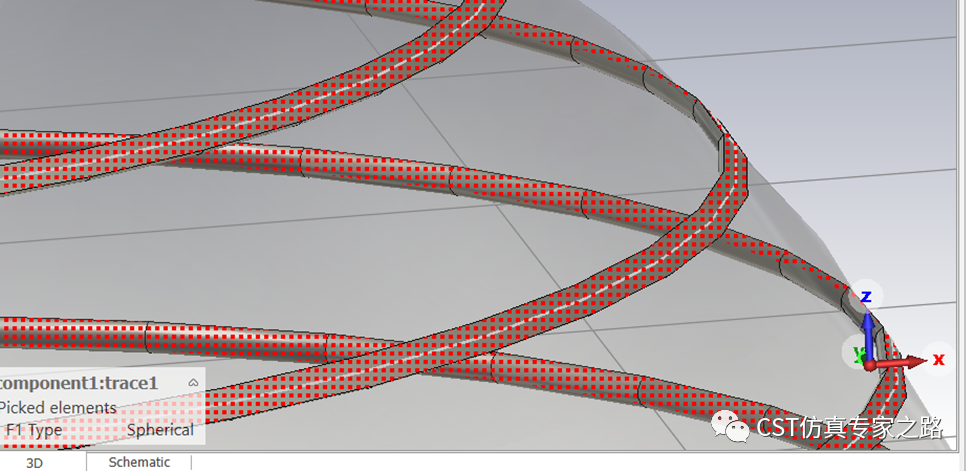

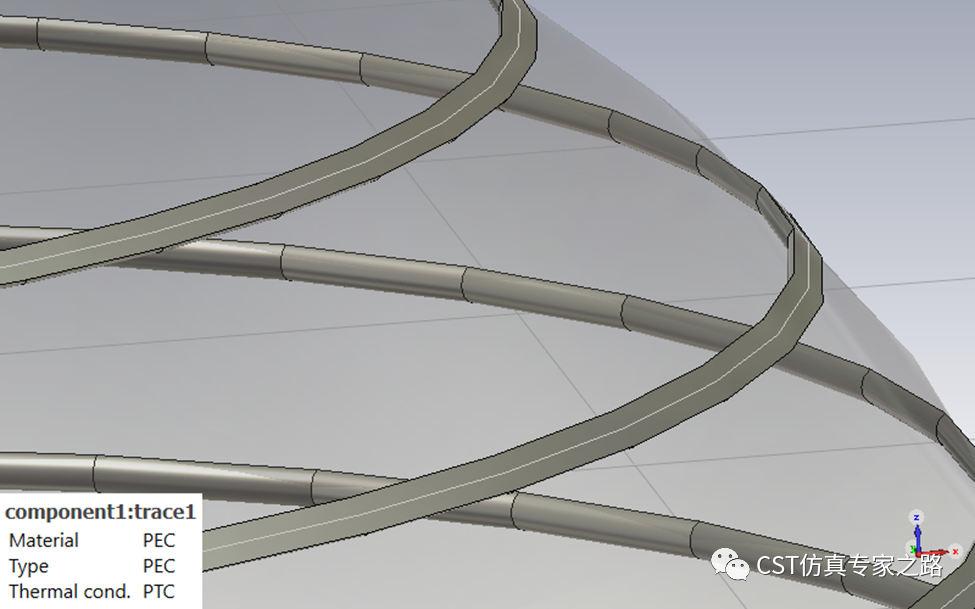

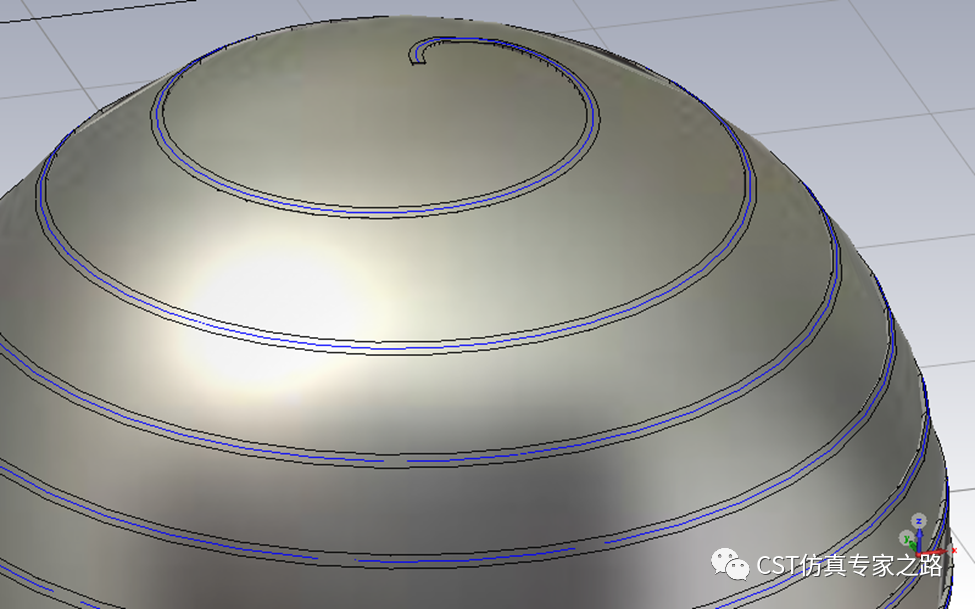

观察新建的结构：

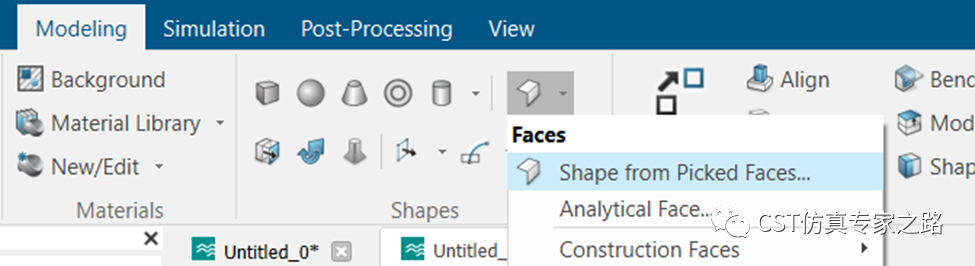

若想要无厚度的贴片，可选择外表面：

生成贴片：

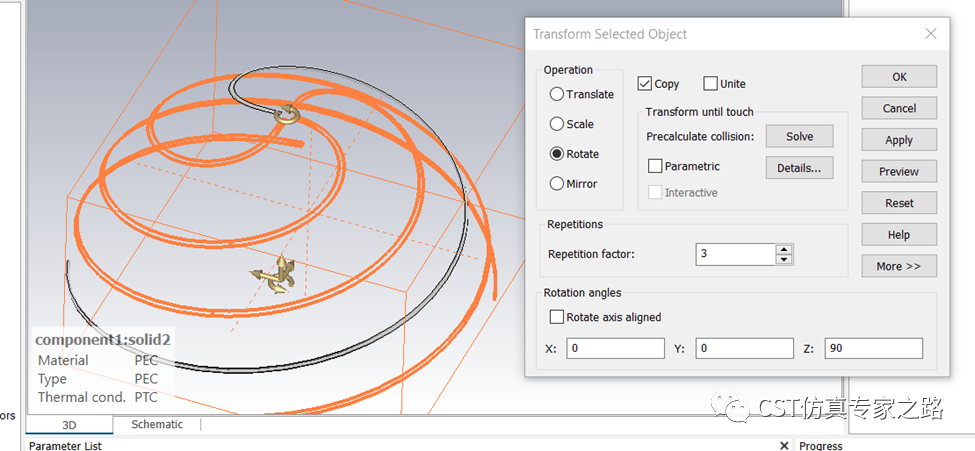

其他设计就大家开动脑筋吧，比如W=0.3小曲率，然后旋转复制：

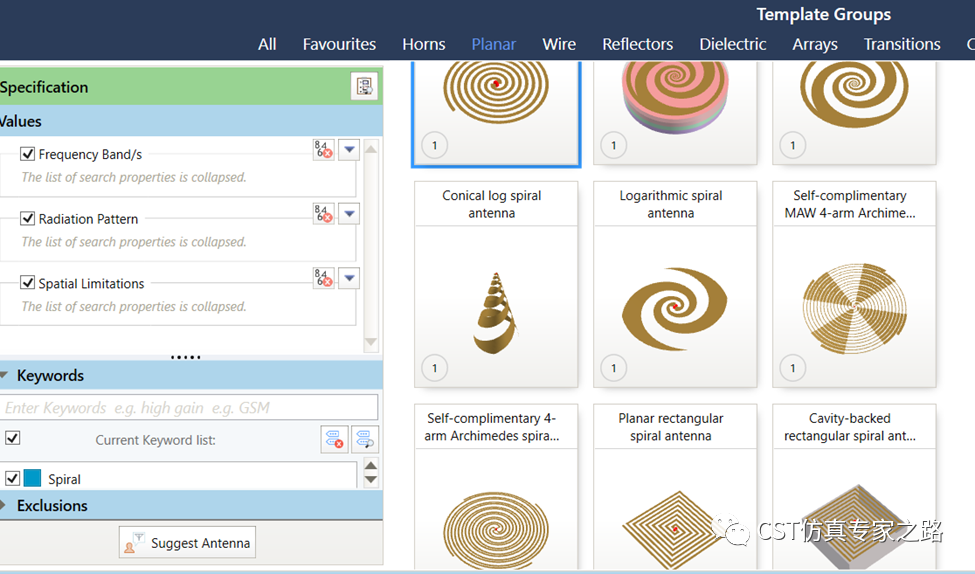

 另外就是不想画的朋友可以去Antenna Magus库里找找类似天线：
