CST仿真如何获得RCS曲线均值
在计算目标RCS时，通常需要评估该目标在某一空域内的RCS均值。本文展示如何利用CST后处理功能获得仿真得到的RCS曲线的均值。当然，该方法可以应用到求解任意1D仿真结果甚至是任意一维曲线的均值。
以一个船舶仿真为例，扫描角度为theta=45°，phi从0°到360°扫描，得到双站RCS结果如下图所示。假设需要计算50°~150°的RCS均值。
首先，在1D Results中新建一个文件夹，名称可自定义，建议以英文命名，本例中新建文件夹名称为New Folder。然后，将Farfields中的远场结果复制粘贴到1D Results下的New Folder中。
如下图，打开后处理模板，导入上文中的RCS结果。具体方法是开打General 1D > Load 1D Data File(project and external)模板，选择Browse Tree，在对话框中选择要导入的结果，单击OK。
选中设置好的模板，单击Evaluate，结果显示在工程树中Tables文件夹下。
需要注意的是，导入的结果可能会有变化。比如本例中导入后的结果（下图右）相比于原来的远场结果（下图左）有180°的翻转（图像与极坐标系都翻转了），所以原来需要统计50°~150°的RCS均值现在变成统计230°~330°的RCS均值。
在后处理模板拿到需要处理的RCS结果后，我们介绍两种求均值的方法。
方法1：
求dB数值的算术平均，该方法可以应用到求解任意1D仿真结果甚至是任意一维曲线的均值。

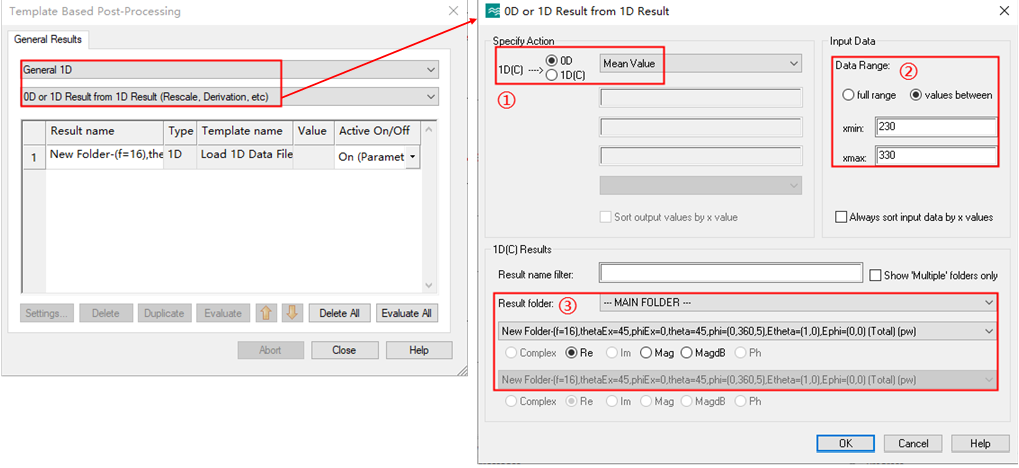

打开后处理模板General 1D > 0D or 1D Result from 1D Result(Rescale, Derivation, etc)，进行平均值计算。在0D or 1D Result from 1D Result对话框中选择0D > Mean Value，表示计算均值；数据范围需要根据导入后的数据刻度适当变换，这里我们输入230~330；在Result folder中选择导入后的数据结果，最后单击OK。
选中刚刚设置的模板，单击Evaluate，计算后的均值结果会自动显示在该模板对应的Value列下面，方便用户查看。当然，该结果也可以在Tables下0D Results下查看。
方法2：
如果需要将dB转化为数值做算数平均，然后再转化为dB，就需要用到Mix Template Results后处理模板。
具体方法是开打后处理模板General 1D > Mix Template Results，按下图所示，先将导入的RCS结果转化为数值。单击OK确定设置，然后选中该模板单击Evaluate进行计算。计算结果可在导航树下Tables文件夹的1D Results中查看，结果名称为Mix 1D。
打开后处理模板General 1D > 0D or 1D Result from 1D Result(Rescale, Derivation, etc)，按上文介绍的方法设置Mix 1D结果中感兴趣的范围并求平均值。此处需要注意取值范围，建议用户在使用之前核对确认该范围是自己感兴趣的。单击OK确定设置，然后选中该模板单击Evaluate进行计算。计算结果可在导航树下Tables文件夹的0D Results中查看，结果名称为Mix 1D_0D_Mean。
再次开打后处理模板General 1D > Mix Template Results，按下图所示，将计算得到的均值Mix 1D_0D_Mean转化为dB。单击OK确定设置，然后选中该模板单击Evaluate进行计算。计算结果可在导航树下Tables文件夹的0D Results中查看，结果名称为Mix 0D。
总结：
本节中介绍了在CST中利用后处理模板计算1D仿真结果的方法，包括dB形式数据直接求算数平均和dB形式数据转化为数值求平均再转化为dB的方法，并以一条RCS曲线结果为例演示了两种方法的使用。下图中，结果①是直接对RCS曲线求算数平均的结果；结果②是先将RCS曲线转化为数值，求平均后再转化为dB的结果。
