如何局部切割PCB，手动截取部分传输线，并用2DTL求解器仿真

本期介绍PCB中的传统用法，手动截取部分传输线，2DTL建模和S参数的提取。此方法适合局部的快速分析。

Step1: 选取并截取PCB

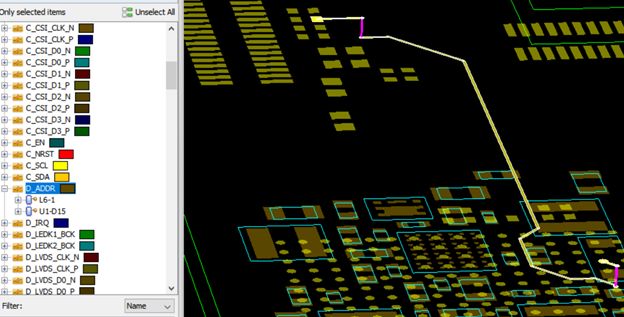

这里以一条D_ADDR线为例，两个端口分别为L6的针脚1和U1针脚D15.

可以直接在PCBS中进行切割，比如RectangularCut

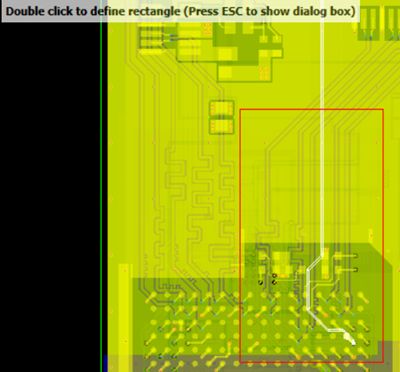

然后根据对话框指示双击选择区域（图中红色方框）。如果截取区域包括针脚所属器件，可勾选“Include intersected padstacks and components” 将截取范围自动扩大，同时针脚也可以自动识别，免去在切割边缘手动添加端口。这里我们只保留U1针脚D15和下面部分的传输线。

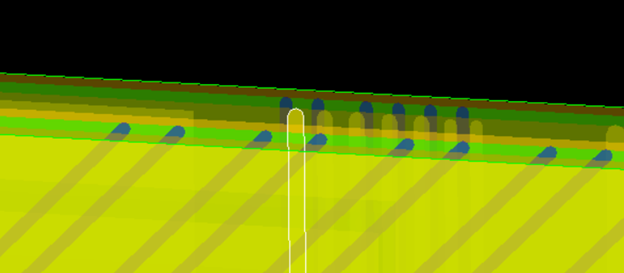

新PCBS文件生成，检查截取的走线所在板层为PWR_PLANE2_N_CTRL.

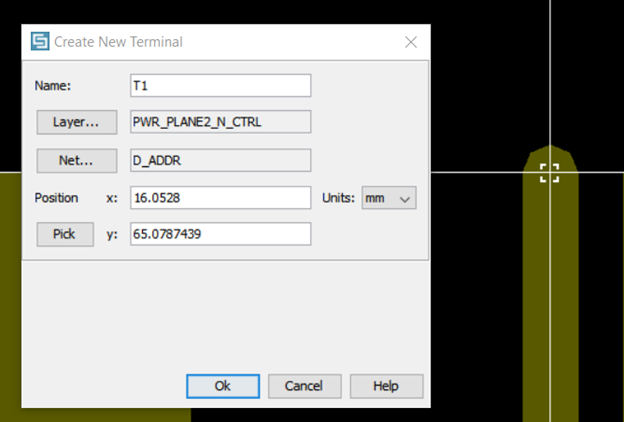

选择Edit->Terminal,双击选取端口位置和net，或手动调整。

点击ok完成端口添加。

Step2: 2DTL进行仿真

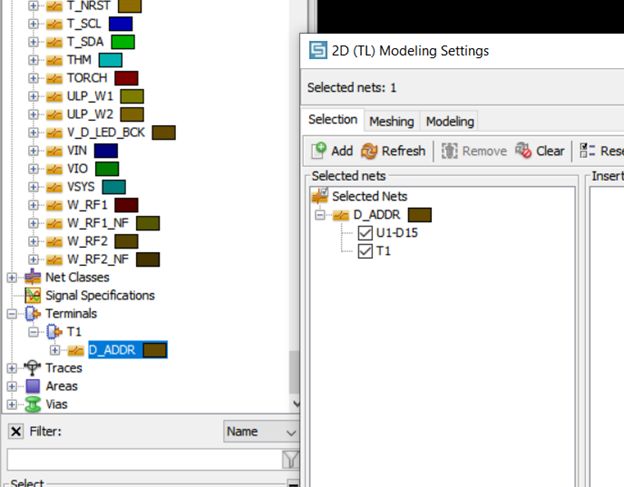

接下来2DTL建模,Home->2D(TL)，选择D_ADDR线路，然后Add。

两个端口都已检测到，一边为原有U1-D15，一边为新添加T1.  点击Start modeling直接用默认设置建模。建模前可以先点击Startmeshing检查2DTL网格分割和参考地平面，还可检查modeling建模参数，如频率范围，建模精度，附近浮动nets接地与否。

Step3 S参数仿真

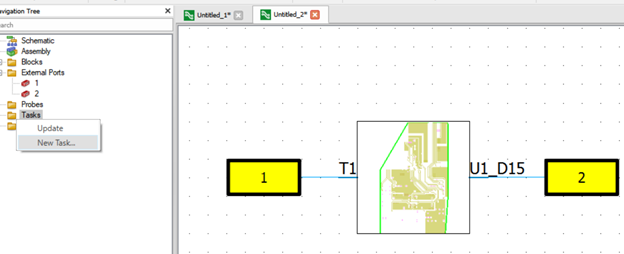

切换到schematic，两针脚建模后自动生成，在两针脚添加端口，然后添加NewTask，S-parametertask。

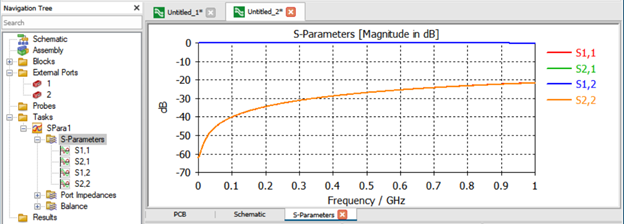

在更新（Update）以上新建的任务Task、Spara1后，便得到S参数。
