如何从CST中导出多层dxf文件
来源：CST仿真专家之路
更新时间：2024-06-23
阅读：

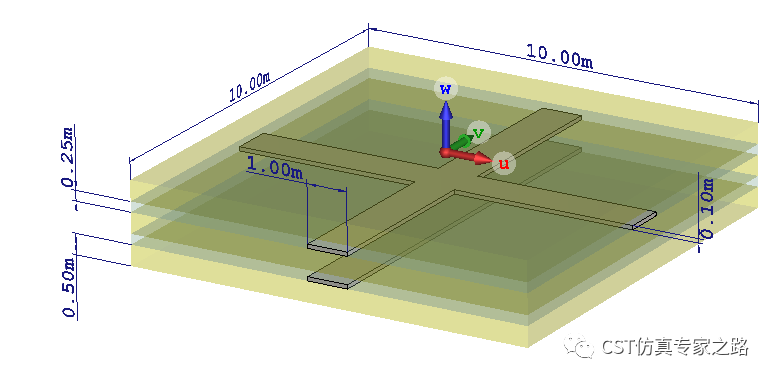

本期介绍如何从CST中导出多层dxf文件，以及直接把多层dxf导入到CST中。我们拿下图的一个多层结构模型来举例：
Step1 设置相对坐标系
dxf导出通常都是XY平面（Z=0）或者uv平面（w=0），对于多层板导出，先把局部坐标系放到top层，这里先激活局部坐标系，或者直接按W,再点击结构的表层，直接把局部坐标系放置在结构的top层，如上图所示。
Step2 选中要导出的层

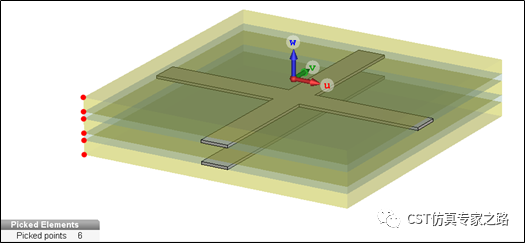

用pick point的方式，选中各个要导出的层。如下图所示：
Step3 Export dxf
点击export dxf，并保持就完成了多层结构dxf的导出操作。
Step4 重新导入dxf进行以下验证

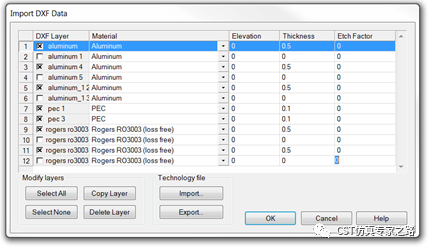

在CST中导入多层结构的dxf文件，特别方便。只需要设置各个层的位置，厚度等信息就可以完成模型的恢复。重新导入dxf验证以下模型，输入厚度信息，如下图所示：

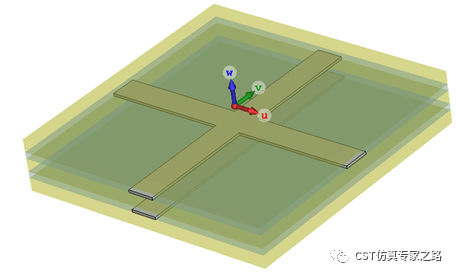

导入的后的模型如下图所示：
