CST中使用bend功能实现弯折PCB结构操作
CST支持将EDA结构导入微波工作室中用于3D场求解器分析电磁问题,但对于FPC结构,通过EDA文件导入微波工作室的板层是和XY平面平行的,而实际产品,FPC往往是沿着结构弯折放置的,CST自带的bned功能就可以很好地解决这个问题。
本文主要介绍两个CST自带的bend功能实现PCB弯折操作:
1、Bend Layer Stackup:将PCB结构弯折贴附在选中的结构表面。
2、Cylindrical Bend:在局部坐标的基础上,将结构沿着一个虚拟的圆柱结构进行弯折。
3、CST导入EDA结构的操作请参考公众号文章:EDA的导入导出。
下面介绍这两个功能具体操作步骤及效果:
1.Bend Layer Stackup
在执行Bend Layer Stackup操作之前,先在导航树Groups文件夹中选中要执行弯折的PCB结构,并确保PCB要贴附在结构表面,既不要有缝隙,也不要相交。
点击Bend Layer Stackup图标后,主窗口的右上方会提示你选择要将PCB贴附在的结构,最后选择要贴附的面,回车确认即可,具体的操作步骤和效果可参考以下视频;
请注意:在导航树Groups文件夹中选中要执行弯折的PCB结构,这样PCB上的器件也会被选中,并且器件会随着bend操作一起移动。
2.Cylindrical Bend

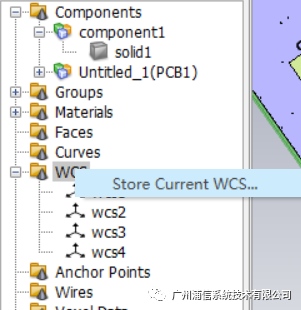

在执行Cylindrical Bend操作之前,请在要进行弯折操作的位置创建局部坐标系,可在导航树WCS文件夹的右键菜单中将当前局部坐标系保存下来。

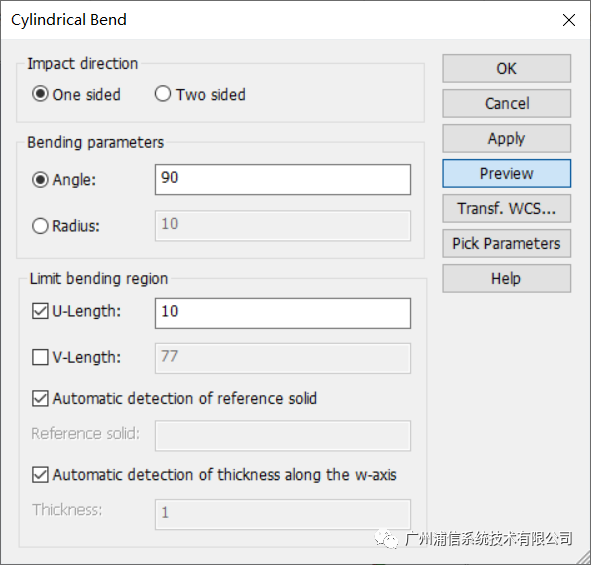

在导航树Groups文件夹中选中要执行弯折的PCB结构,点击Cylindrical Bend图标,在弹出来的对话框中设置弯折的方向、区域、角度等和切换参考的局部坐标系;
具体的操作步骤和效果可参考以下视频:
最后再次强调一下:在执行Bend Layer Stackup操作之前,确保PCB要贴附在结构表面,既不要有缝隙,也不要相交;选择贴附的面尽量是规整的,不规则的突起面用于bend操作时有可能会出现报错。
