CST中分批导入的复杂模型对齐的技巧

以一个手机模型和PCB为例，在对齐之前，用户需要先明确以下几点：

1、在导航树中对不同的结构模型进行分类管理，创建对应的文件夹，如图中Components文件夹，我就将手机模型、精细的PCB结构、简化的PCB结构分开了不同的文件夹。需要选中某个结构时，只需要在导航树中选中对应的文件夹即可。

2、需要明确谁向谁对齐：此时摆放模型对网格的影响应该是要重点考虑的因数，而不是简单地把小的物体向大的物体对齐。对于有叠层结构的PCB，PCB的平面应该与坐标平面平行。

下面介绍实现模型对齐的具体方法和步骤。

1、使用复制粘贴的方式实现模型对齐

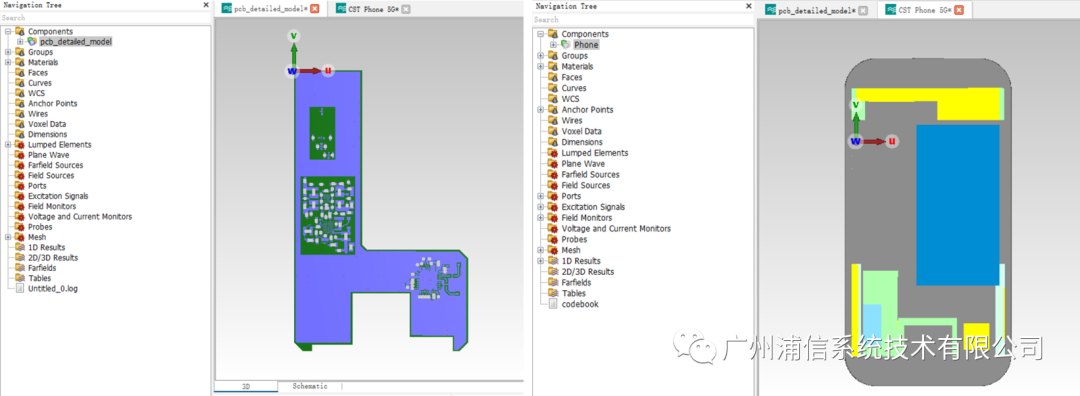

将手机模型和PCB结构分别导入两个空白工程，选择一个对齐的位置，在两个工程中都创建方向一致的局部坐标系。模型的对齐会根据局部坐标系的原点和方向进行对齐，因此添加局部坐标系非常重要；

在导航树下选择并复制其中一个工程的结构文件夹，在另一工程中粘贴。这种通过复制粘贴结构文件夹的方式，可以很方便准确地实现复杂模型的对齐。

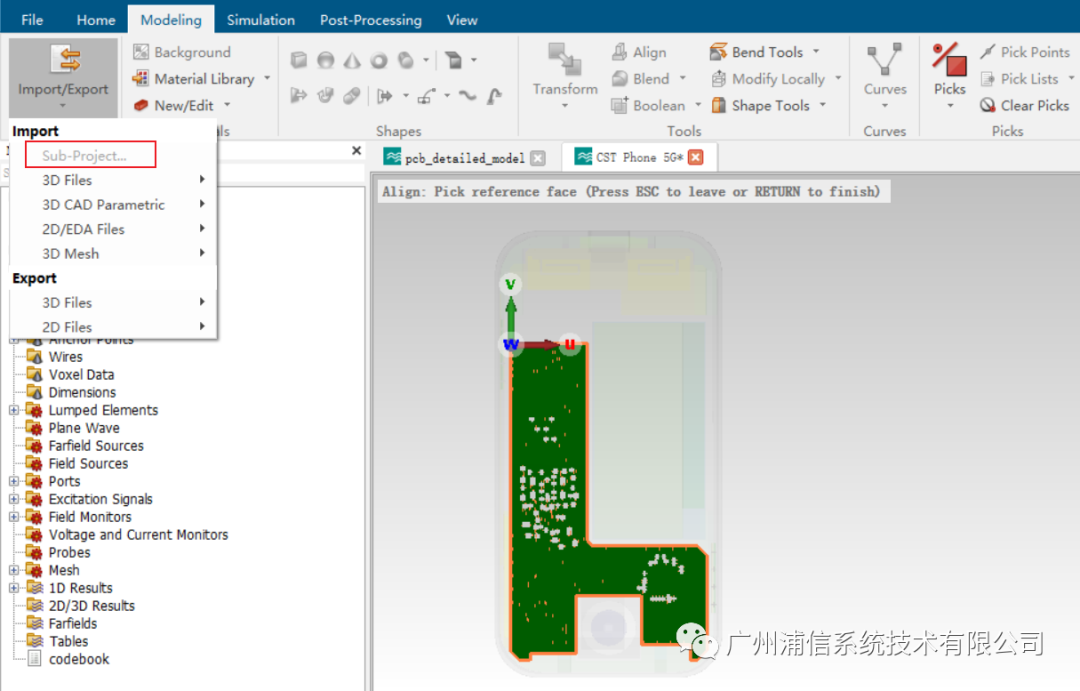

2、使用Import/Sub-Project的方式实现模型对齐

由于微波工作室中，端口和集总器件是不能直接复制粘贴的，如果要将PCB上的器件也一同复制过来，可以使用Import/Sub-Project的方式实现模型对齐。

同样的，在执行Import/Sub-Project操作之前，需要在两个工程都定义局部坐标系作为参考。

3、使用Assemply的方式实现模型对齐

对于要分批导入模型较多的时候，可以使用系统装配的方法管理和对齐模型。具体操作如下：

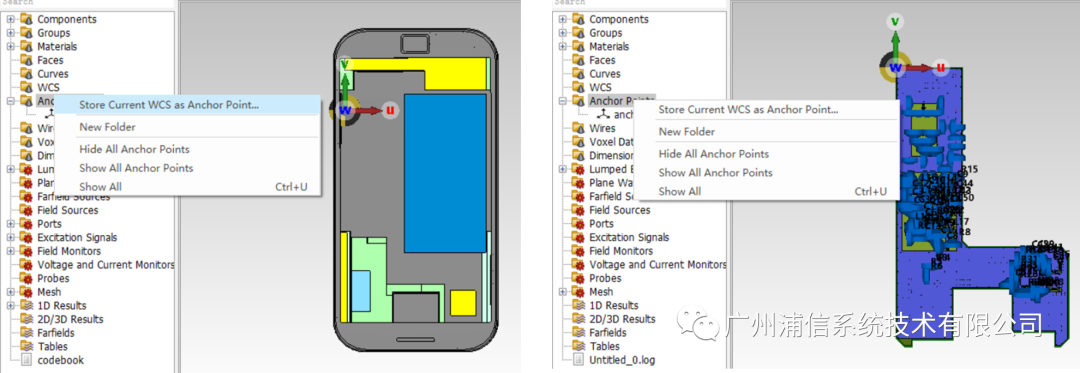

在要对齐的位置添加锚点，

创建一个Assembly工程，直接将CST文件拖到住界面中，在导航树Blocks文件夹下会新增与CST工程对应的文件。

点击Snap Anchor Points via Table选项，选择要对齐的锚点进行对齐操作。模型对齐后会显示一个锁型图标，选中这个锁型图标可以对模型进行旋转、翻转等操作，直至模型方向对齐为止，如下图。

此外，用户在探究CST建模类操作技巧时，可以创建一些简单的模型，自由想象、大胆尝试，往往会有各种意想不到的收获。
