如何通过CST中滤波器的3D模型进入到FD3D界面？

作者 | 魏云飞

如果我们有一个滤波器的CST的3D模型，那么在CST里面进行优化之后，需要和这款滤波器综合得到的耦合矩阵进行相比较，我们怎么才能从CST的3D界面进入到FD3D的界面？

这里以CST中自带的例子Bandpass Filter Quadruplet为例来说明。由于CST和FD3D之间的是基于优化才会紧密联系在一起，因此我们从CST进入FD3D也是通过Assembly界面下建立的Optimization或者通过3D simulation下面的Optimizer进入FD3D，如下图。

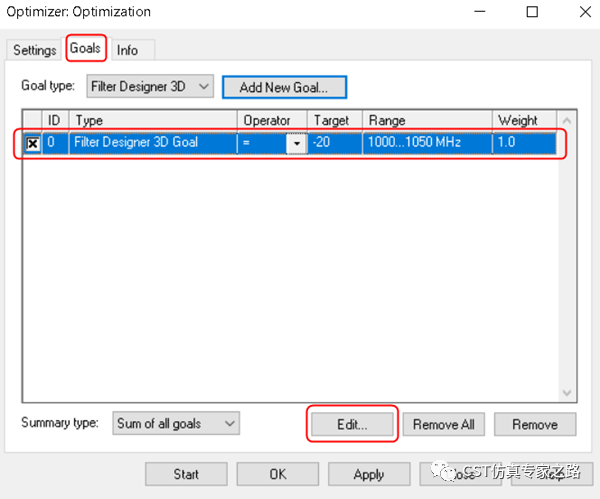

打开“optimizer”，界面如下，点击“Goals”，ID号为0的Filter Designer 3D Goal，则会看到下面“Edit”按钮会变亮，这时点击“Edit”按钮，则会自动打开FD3D的界面。

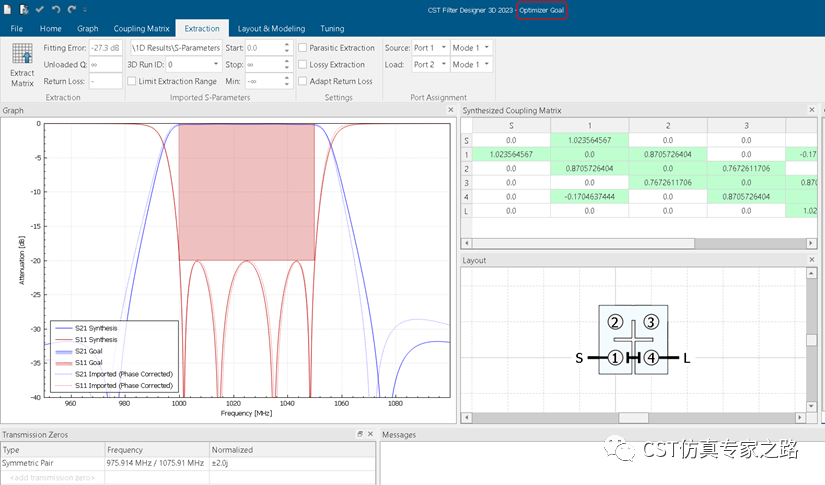

同时在打开的FD3D界面的工程标题带有“Optimal Goal”字样，说明这样的FD3D工程是作为优化用的。
