CST中如何将多个远场方向图放在一个窗口界面中比较

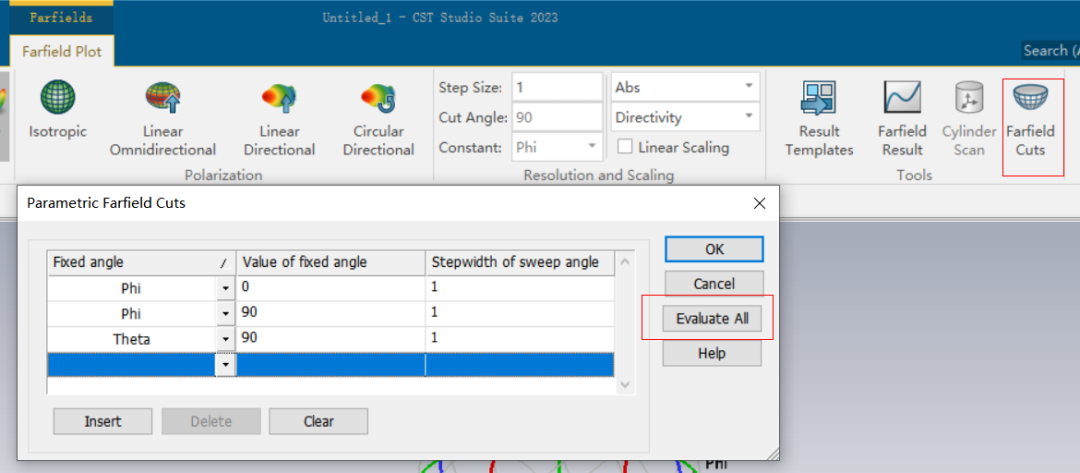

方法1：通过Farfield Cut功能将多个远场方向图放在一个窗口界面中比较

如果直接点击导航树中的Farfield Result,我们无法直接通过多选的方式将多个远场方向图放在一个窗口界面中比较。但通过Farfield Cut功能可以在远场结果的基础上生成1D远场结果，这些结果可以在一个窗口界面中显示。

一般模板会自动添加Phi=0,Phi=90,Theta=90的结果，新添加的远场平面结果可以点击Evaluate All生成。

方法2：直接将远场结果复制成普通的1D结果

可以直接将远场结果通过复制粘贴功能成普通的1D结果。将远场结果生成普通的1D结果后就可以很方便放在一个窗口界面啦。

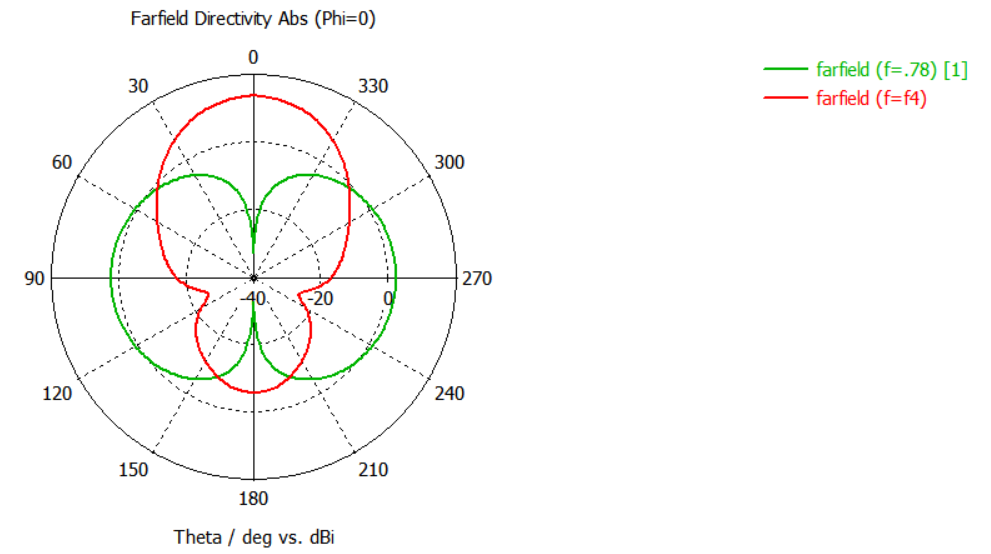

偶极子天线的方向图

喇叭天线方向图

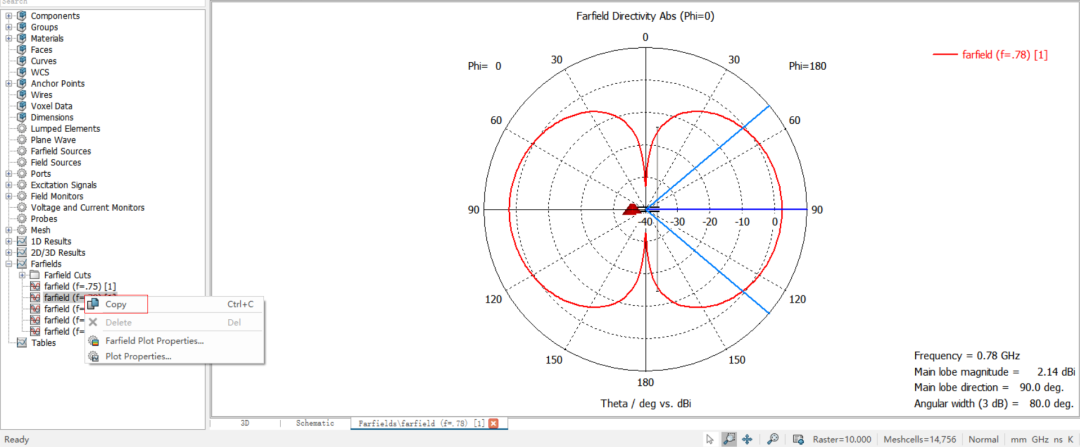

直接将远场结果复制粘贴成1D结果

需注意，生成的1D结果只是普通的曲线，不包含远场信息。
