如何使用敏感度分析 sensitivity analysis - 天线F-ROM求解器

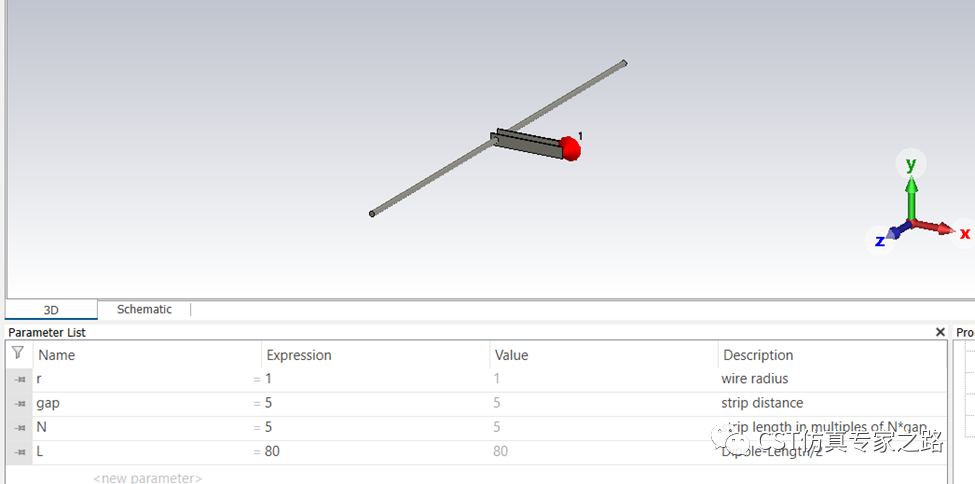

我们用demo天线演示，已经参数化：

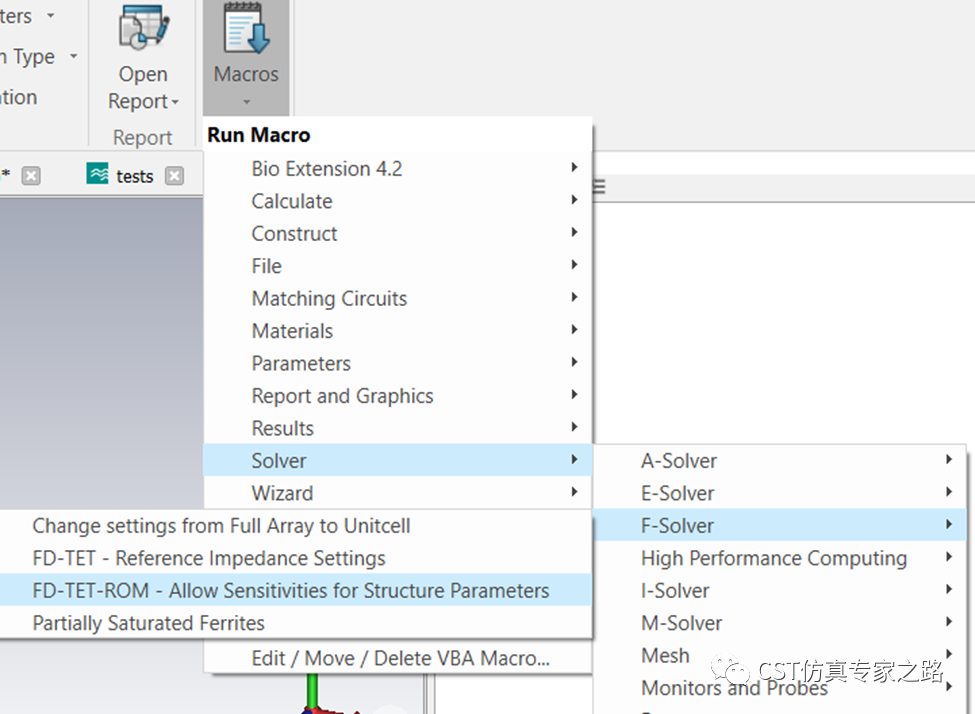

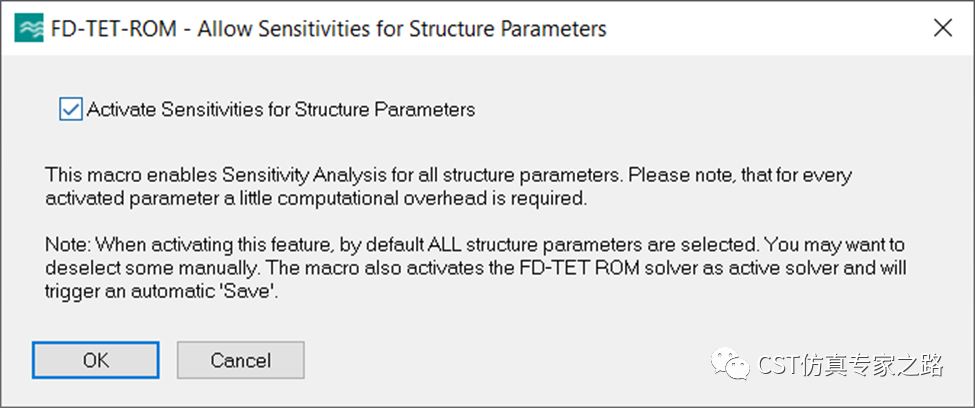

运行宏：

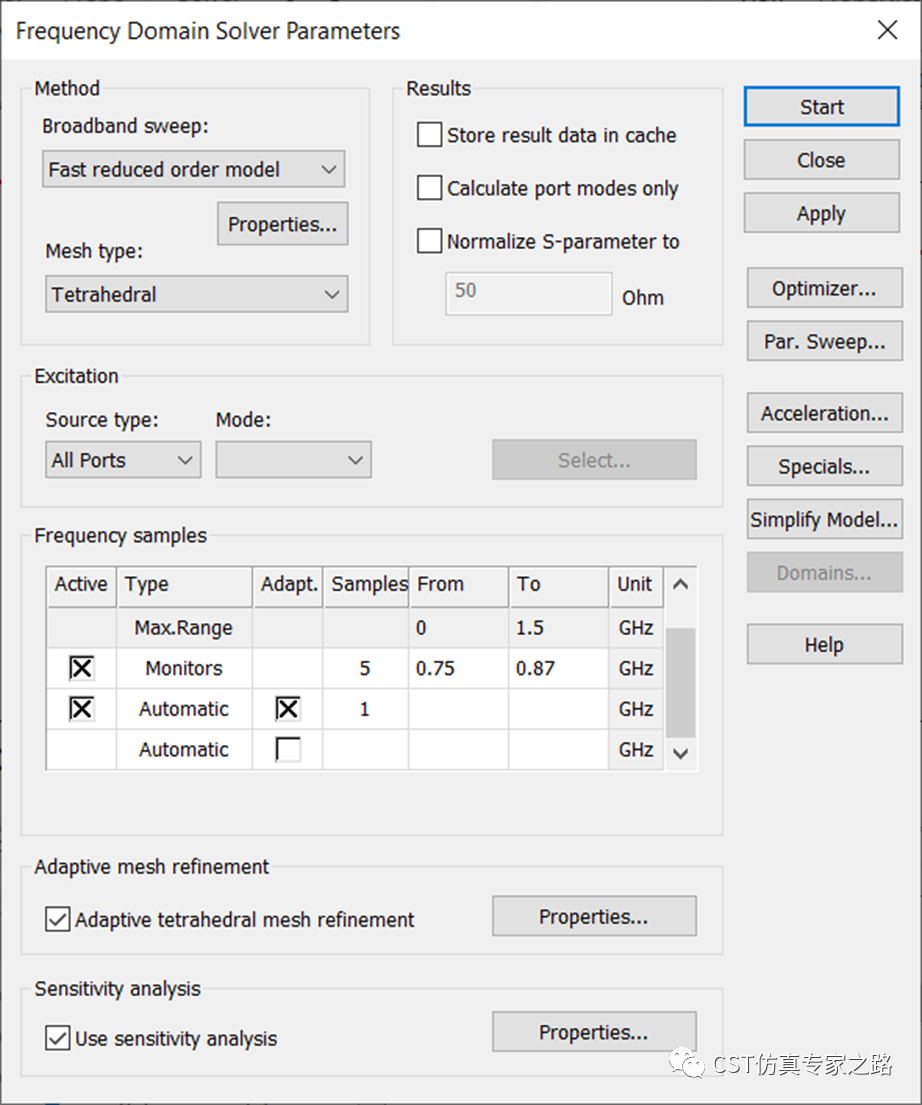

然后查看频域求解器，模式已经是ROM模式，最下面的sensitivity analysis 也启动：

我们查看属性：

也就是说，如果我们刚才不运行这个宏，那么这里敏感度就不能选这些参数。

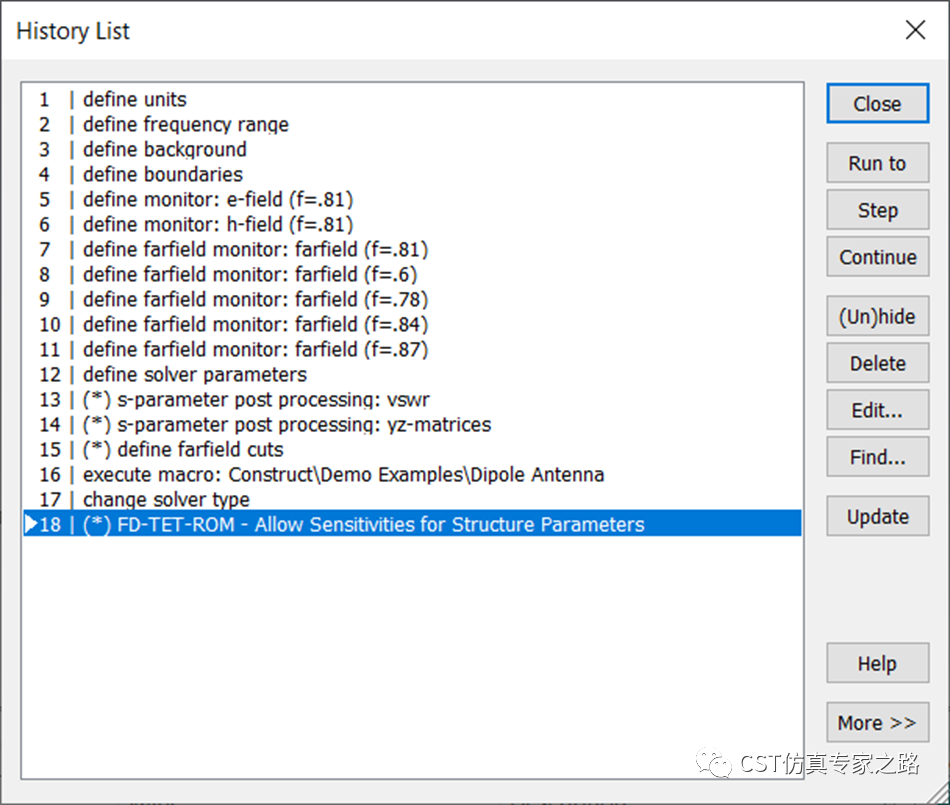

可查看历史树，确定我们有运行这个宏的记录，功能生效：

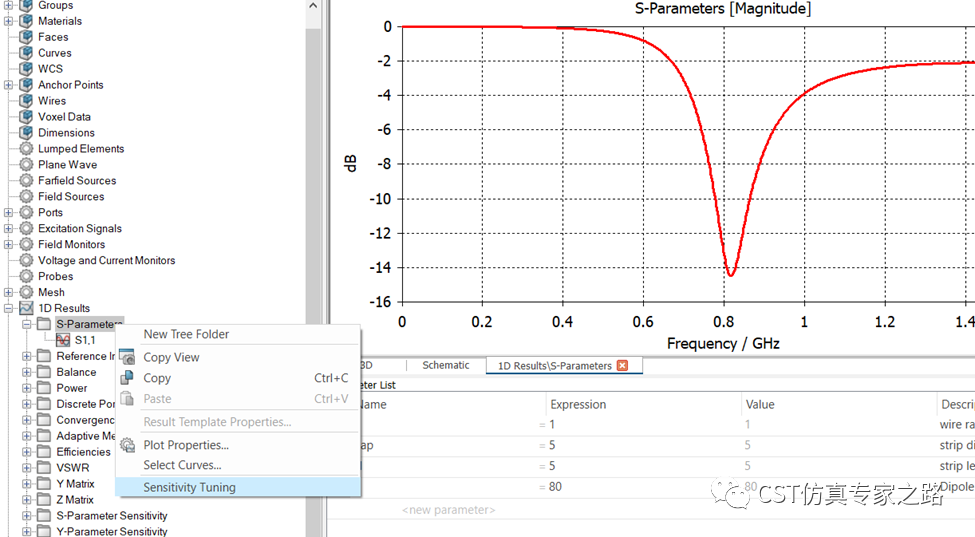

然后我们就用默认的这些参数值仿真，得到S参数，右键点击文件夹，启动敏感度调试模式：

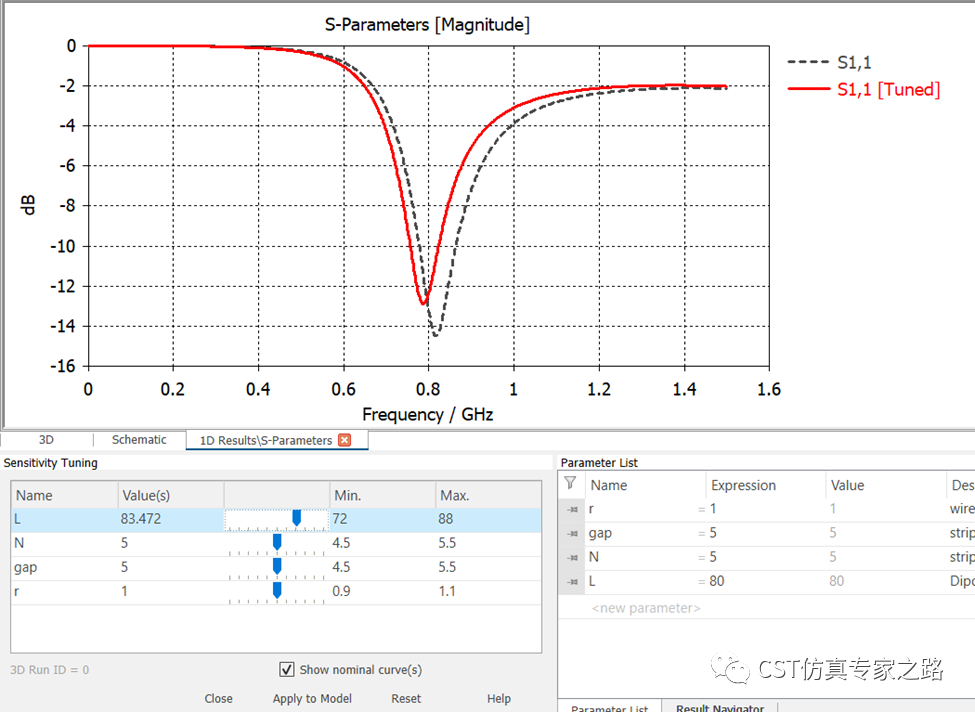

可手调滑轨，查看参数对结果的影响，这里L是偶极子的长度，所以L越大工作频率越低，是对的：

这里若点击Reset，则还原初始参数；若点击Apply to Model，则修改该参数；若点击Close，则关闭调试界面。

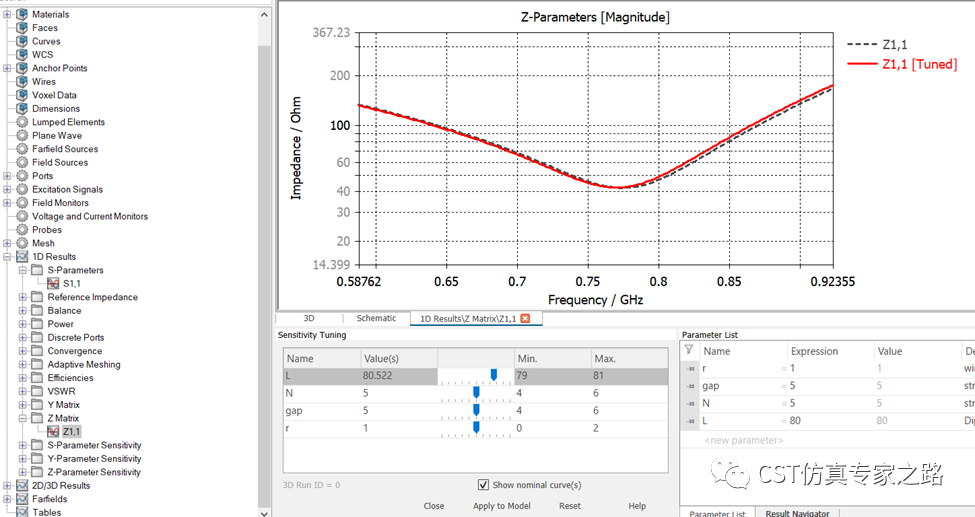

其他某些1D 结果也可以调，比如Y和Z参数：

敏感度结果中可查看敏感度，也就是说，这个L参数目前对0.8G附近影响比较大。

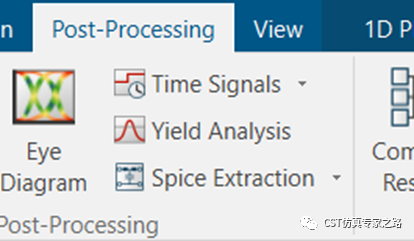

有了敏感度数据，我们就可以继续查看收益了：

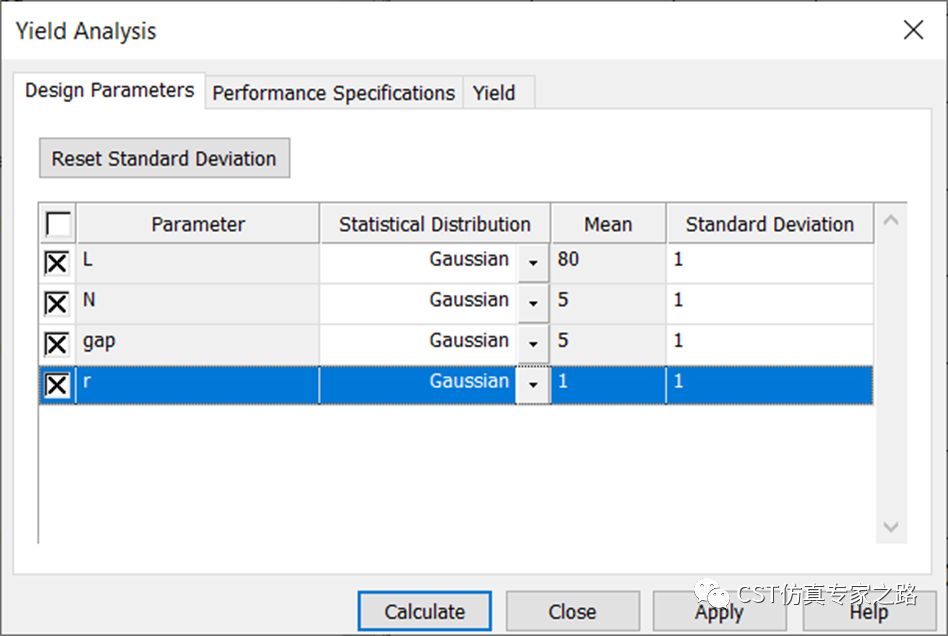

这里对参数设定正常的正态分布，模拟工艺上的统计误差：

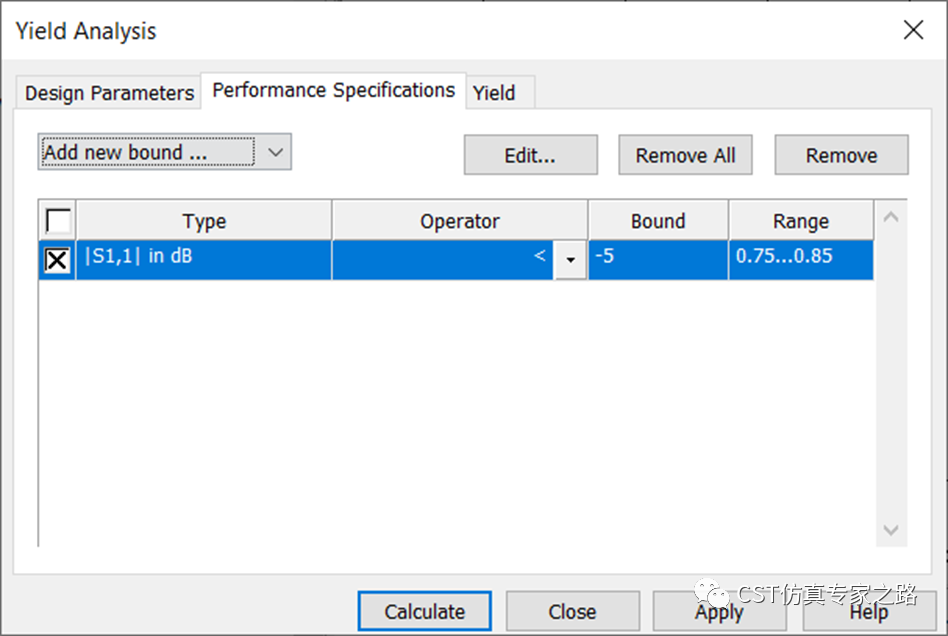

添加性能目标：点击计算，获得优品率：

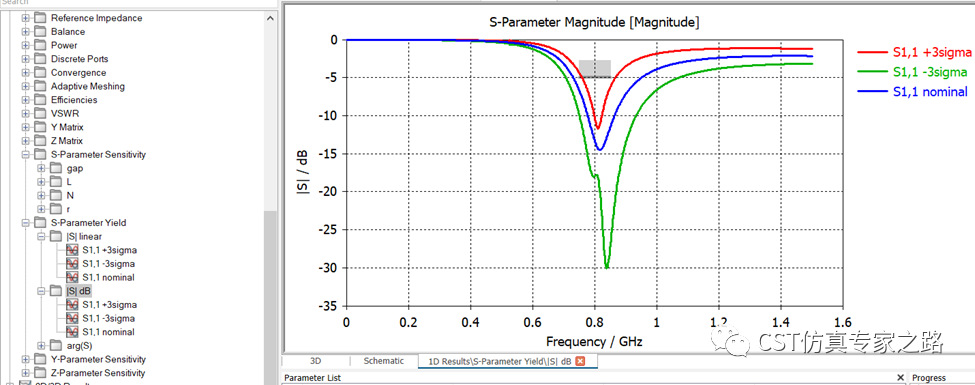

查看3sigma的结果，因为我们的目标比较轻松达到，所以收益比较高：

小结：

1. 由于直接计算S参数导数需要大量三维计算资源，还不见得稳定，所以敏感度分析是指对3D场矩阵直接数学上对某些参数求导，从而推出S参数对这些参数的斜率（敏感度）。

2. 相对于扫参的成百上千次的仿真，敏感度收益分析是基于一次仿真结果，利用已知的概率分布对参数进行小范围的调试，通过敏感度分析中获得的S参数斜率表达式的一阶泰勒展开式，快速计算出这个小范围调试能够得到的新S参数。

3. 总结流程，参数化->运行宏->F求解器敏感度计算->S参数结果->敏感度调试滑块->后处理收益分析。

4. 2022版可以不用constraints的定义，直接使用参数，支持更多1D结果和调试滑块。
