CST激励源之平面波
平面波激励源为你提供了一种模拟来自源的入射波，该源位于观察点很远处，远场监视器合成计算RCS散射。注意，该激励的平面波的输入信号是根据用户定义的电场矢量（V/m）值规一化的。激励平面波必须满足下面几个条件。

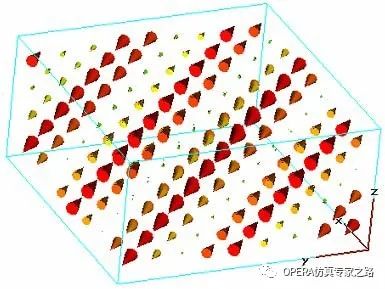

Boundaries and background material边界和背景材料激励平面波必须满足几个条件，首先，在入射波方向必须定义为开放的边界条件。如下图所示，平面波沿（1，1，1）方向通过计算域。因此Xmin、Ymin、Zmin、Xmax、Ymax、Zmax必须定义为开放边界。
当使用平面波源时，其他激励端口不可以位于边界条件处，此外，周围空间应为均匀材料分布，这意味着background material应该设置为normal而非传导材料conducting material，不像其他激励源，平面波只能由高斯脉冲驱动。

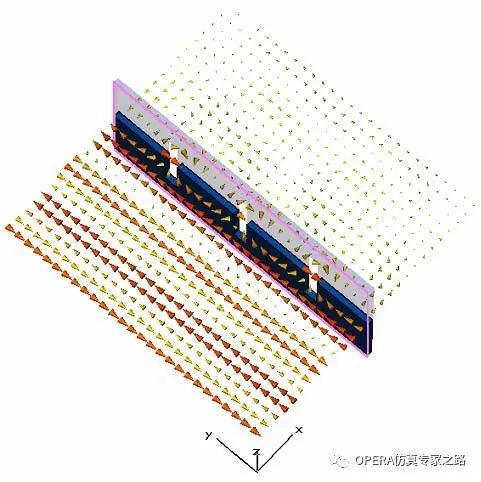

Decouplingplane退耦面如果计算域由平行于边界条件的金属面分开，那么就必须在金属面的边界处定义退耦面，这个可以在planewave对话框中自动检测或用户设置来完成。下图是平面波遇到含有三个缝隙的金属面的情况，检测到的退耦面如图中粉色框架所示，在平面前面，建立起驻波场模式，后面则可以看到典型的干涉场。

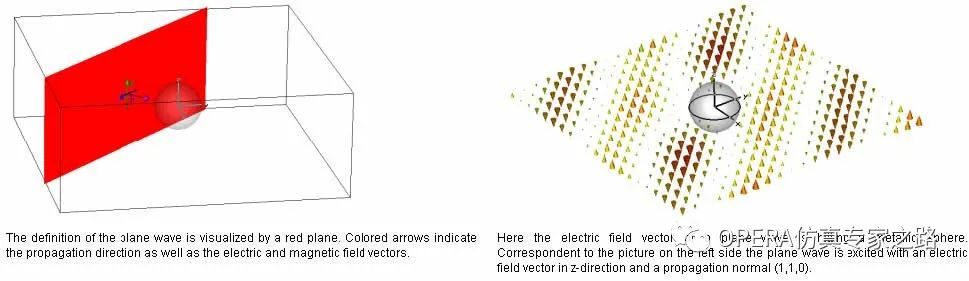

Polarization极化对平面波激励有三种不同的极化：线极化、圆极化和椭圆极化。对于线极化，在具有固定方向的激励平面上存在一电场矢量，根据使用的excitationsignal改变该电场矢量的数量，线极化如下图中由一绿色电场矢量和蓝色磁场矢量的红色平面表示，如下图所示：
对圆极化和椭圆极化，相互正交的两个电场矢量存在于激励平面上，这两个矢量中的每一个都定义了一个线极化平面波。如果这辆线极化平面波同时激励，那么该平面波就是椭圆极化。请注意，线极化和圆极化其实是椭圆极化的特例。
对于圆极化和椭圆极化，两个电场矢量是根据具有时延的激励信号同时激励的，时延是根据两个电场矢量的的参考频率和相移计算出来的，另外，电场矢量的大小也可能不同，轴
比定义为第一个电场矢量和其相垂直的电场矢量的大小之比。当两个电场矢量间的相移为0或180度时就成为线极化平面波激励，注意：相移总是和给定的相位参考频率相关的。

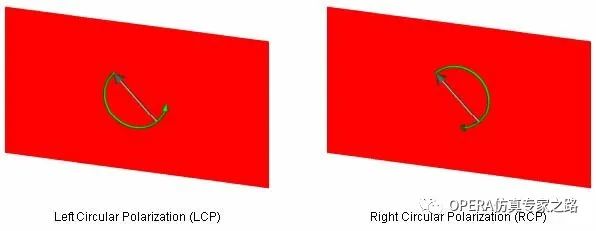

对圆极化，轴比总是等于1，相移为+90或-90度，因而，对圆极化存在两种极化状态：左旋极化LCP和右旋极化RCP。圆极化在第一个电场矢量（灰色部分所示）的末端使用绿色的圆弧开始，用箭头来判定是左旋还是右旋极化波，如下图所示：
注：大拇指指向波的传播方向，四指和第一个电场矢量一致，然后判定选择方向，是LCP还是RCP。

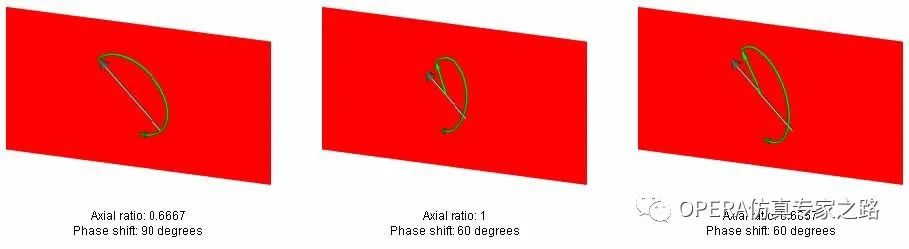

如果相移不同于＋90度或－90度，或者轴比不等于1，那么极化久违椭圆极化。椭圆极化的表示方式类似于圆极化：椭圆弧表示给定参考频率时间过程的平面极化以及其大小，圆弧从电场矢量开始而第一电场矢量（如第一个线性平面波场矢量）则位于最大处。场矢量以绿色箭头表示，这和第一个场矢量（灰色部分所示）有很大不同。
如果在参考频率的相移是正的，第一个场矢量到达最大的时间等于在给定参考频率及electricfieldmonitor中定义的0度相移。当平面波定义完毕后，就能看到绿色的箭头。

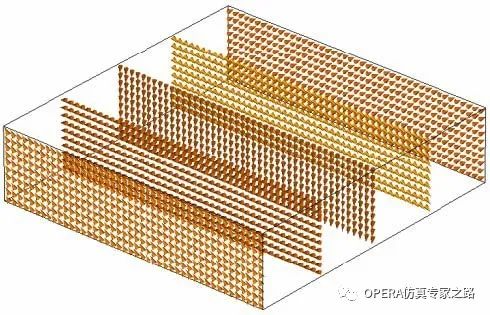

下图中给出某时刻右旋极化平面波激励的空间场分布，请注意：对于某个时刻，对右旋极化平面波而言，沿传播方向的空间场的旋转方向是向左的。
Solve→Plane Wave
在该对话框内，你可以定义平面波激励源，不像离散端口和波导端口，这里不计算S参数，而是记录激励幅度（V/m）。为了获取更多信息，你可以指定probes探针或者不同类型的场监视器。组合的远场监视器，平面波源可以监视RCS。
Polarization frame
这里，你可以输入平面波的极化及极化设定。
Linear/Circular/Elliptical:选择平面波激励极化类型
Ref.frequency:如果选择的类型为圆极化或椭圆极化，在这里输入平面波激励的参考频率，该域只应用于圆极化和椭圆极化平面波激励中。
Phase Difference:输入椭圆极化平面波的两个激励矢量相位差。该域只应用于圆极化和椭圆极化平面波激励中。
Left/Right:选择左旋极化波或右旋极化波激励。该域只应用于圆极化和椭圆极化平面波激励中。轴比Axialratio，只有在选择了圆极化和椭圆极化时方可见
Axial ratio:定义椭圆极化中两个电场矢量的幅度之比。该域只应用于圆极化和椭圆极化平面波激励中。
Propagation normal frame X/Y/Z:通过在X/Y/Z中输入有效的表达式指定传播矢量Electricfieldvectorframe
X/Y/Z:以V/m为单位指定电场矢量单元。电场矢量必须是垂直于传播法向的。请注意：激励
平面波的输入信号是根据定义的电场矢量的绝对值规一化的。
Decoupling plane frame
如果结构包含金属壁将计算域分为两个独立的部分，那么在平面波计算中就要考虑退耦面，注：该退耦面需要平行于计算域的边界。
Automaticdetection:选择该项将自动检测可能的金属壁并激活相应的退耦面，该检测程序仅能检测在边界处无不连续性的完全金属壁，如果没有法线退耦面你可以使用下面的定义。Use decoupling plane:该项只有在没有选择automatic detection时有效。激活这里，用户自定义退耦面。
Position:通过输入有效的表达式确定退耦面的纵向位置。如果金属壁为有限厚度特定边界壁，那么波将被反射。
Planenormal:选择退耦面的法向。退耦面必须平行于计算域的边界，所以你可以在X,Y或Z.之间选择。
