如何提取材料单元传输反射数据表用于Thin Panel材料
来源：CST仿真专家之路
更新时间：2024-06-23
阅读：
使用超材料单元模板：

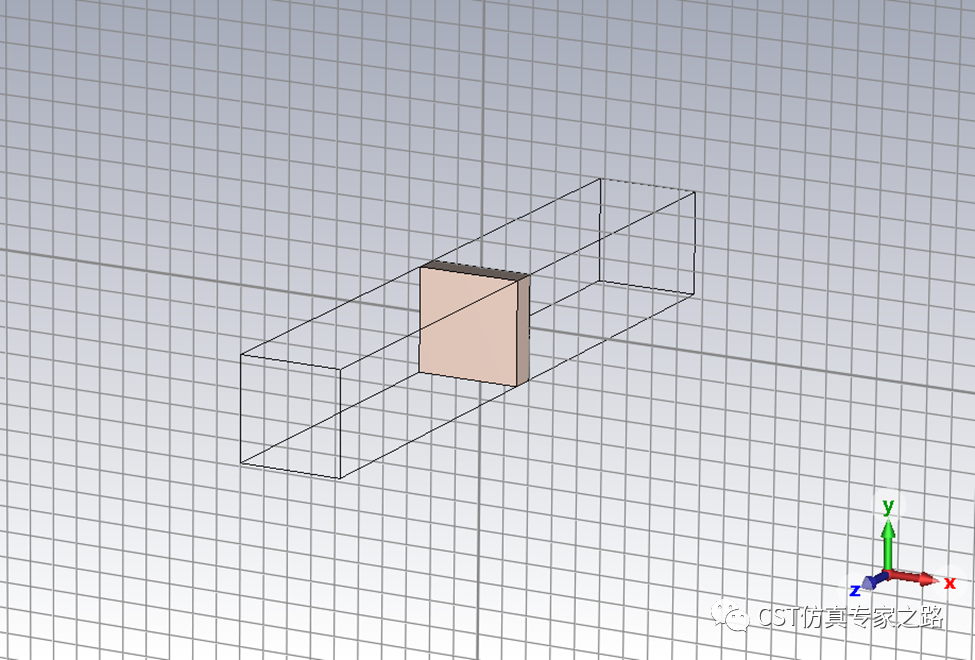

画好材料结构，这里我们用1mm厚：
使用单元边界:
Floquet端口仿两个模式：
扫描角参数化：
使用参数扫描：

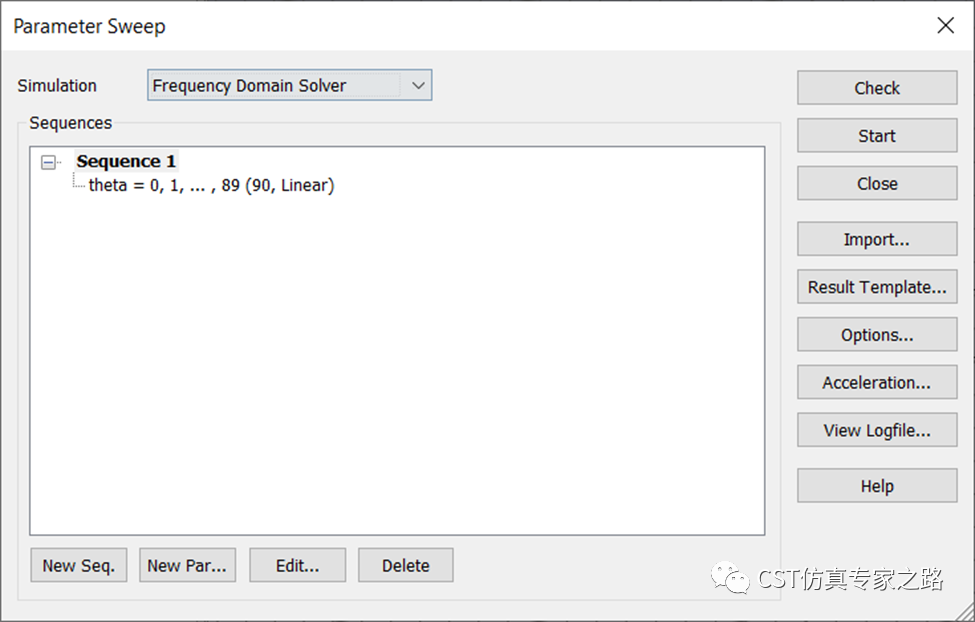

扫描theta从0到89：
仿真结束：
使用宏：

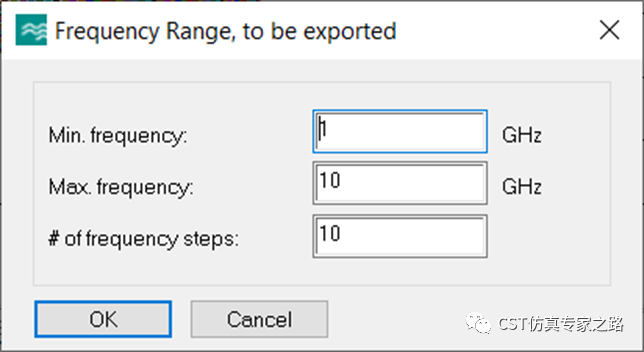

默认频点：

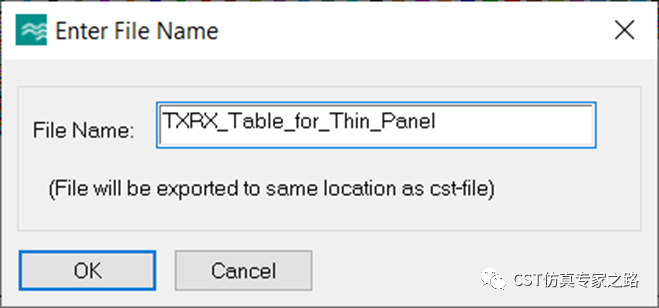

确认导出：

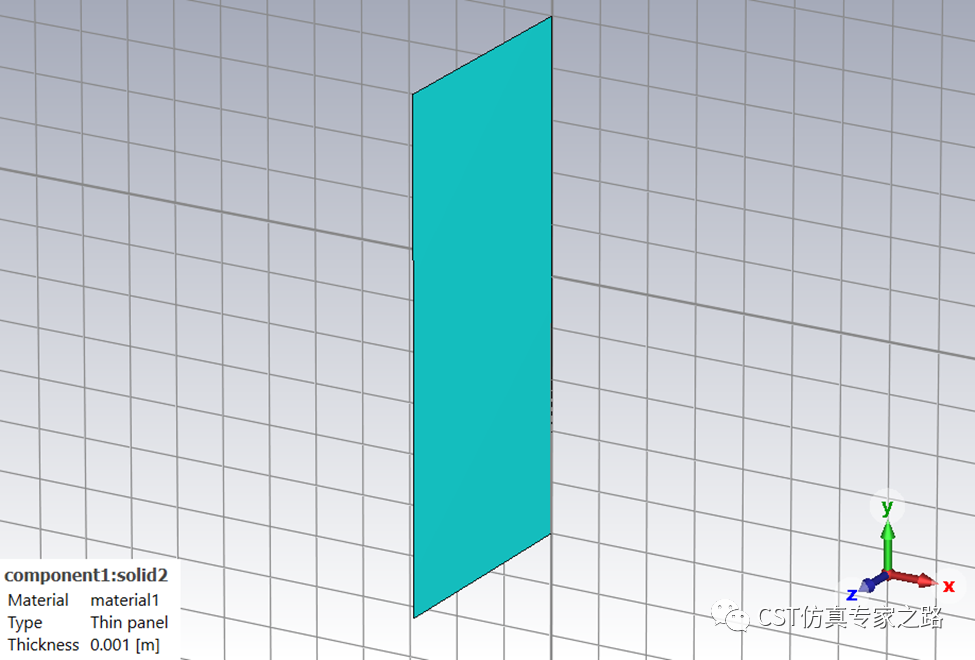

导出的数据便可以导入到thin panel中和A求解器一起使用了，注意这里要定义材料厚度，与材料单元的厚度一致：

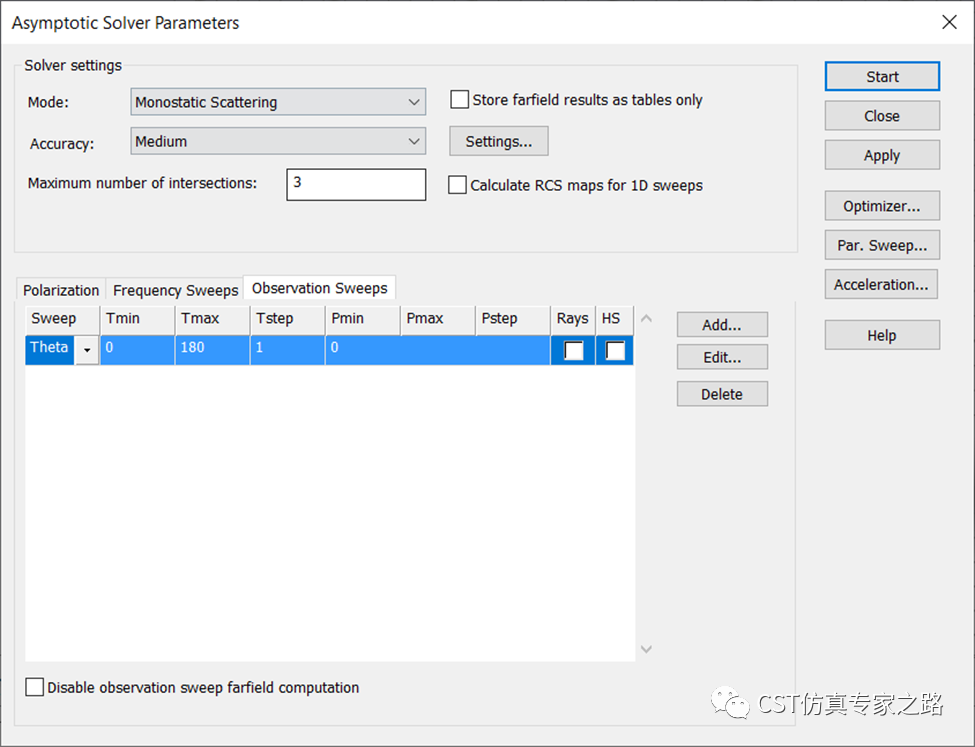

下面我们验证一下，以自带RCS案例为例：
我们计算一下这个PEC材料的单站RCS为参考：

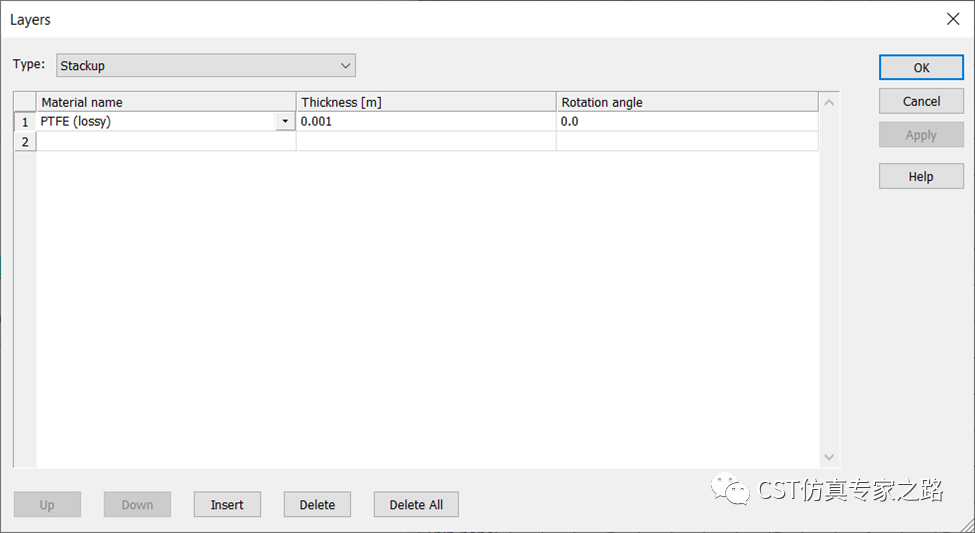

再改成thin panel，叠层方法：

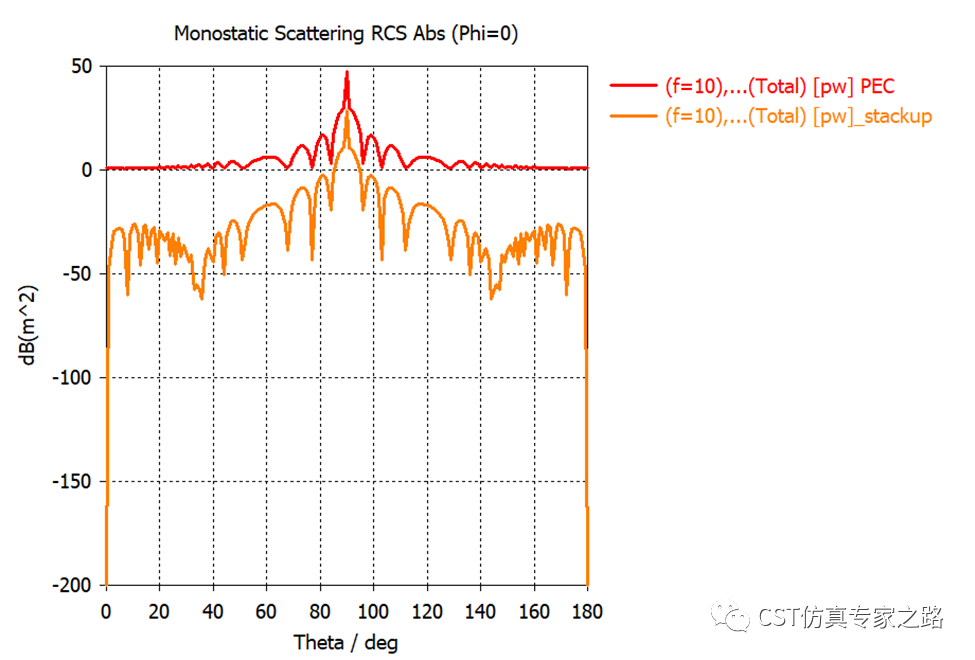

对比结果，有损的介质材料比PEC反射要小很多：
然后我们将thin panel 材料换成数据表形式，对比三个结果，两种thin panel结果相同：
小结：
1. Thin panel 材料有叠层stackup，传输反射数据表Ref/Tran table和S矩阵三种定义方法。
2. 传输反射据表包括各种扫描角和频率，所以能够等效代替复杂材料模型。
3. 本文介绍了如何用F求解器和宏来提取该数据表，用于A求解器。
