CST中，如何用天线远场计算Group delay延时
来源：CST仿真专家之路
更新时间：2024-06-26
阅读：
Group Delay 频率群延时是指信号通过器件的频率的振幅包络的时延，是频率相关的函数。如果是两端口滤波器结构，可直接通过后处理:Filter Analysis->Group Delay Time 来计算两端口的群延迟。
本期我们讨论另一种情况，单端口天线的群延时手动提取。

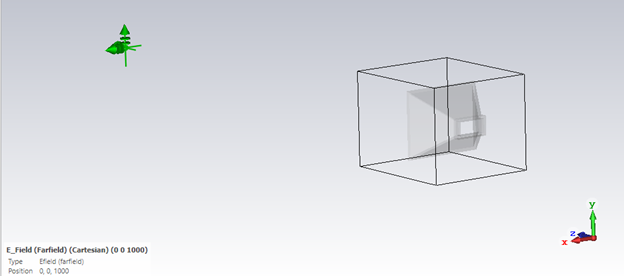

这里我们用CST宏自带喇叭天线为例。首先定义远场E-probe,然后进行正常的天线仿真，拿到S参数。
用后处理General1D -> Convert Template Type, 然后选择探针结果，以X方向结果为例，选择“unwrap the phase(deg)”。这样获取的相位才能用来计算Groupdelay。

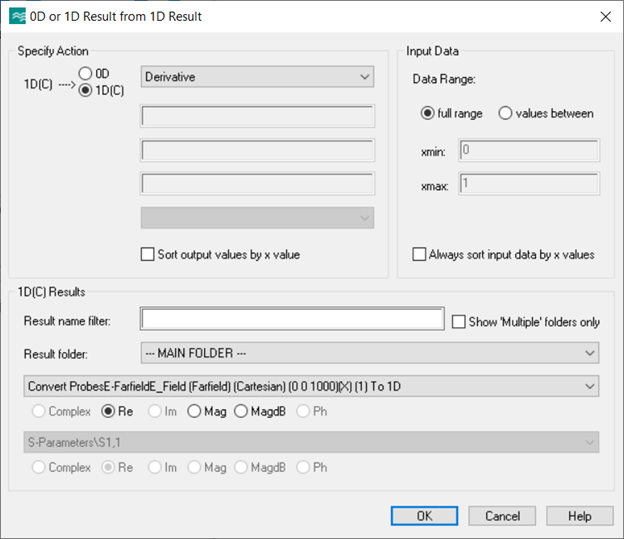

下一步对相位进行求导，后处理General1D -> 0D or 1D Result from 1D Result, 1D Results 选择刚刚Convert 结果。
下一步计算群延时，后处理General1D -> Mix Template Results, 输入-A/360,然后A设为刚刚的导数计算结果。

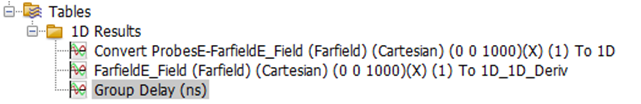

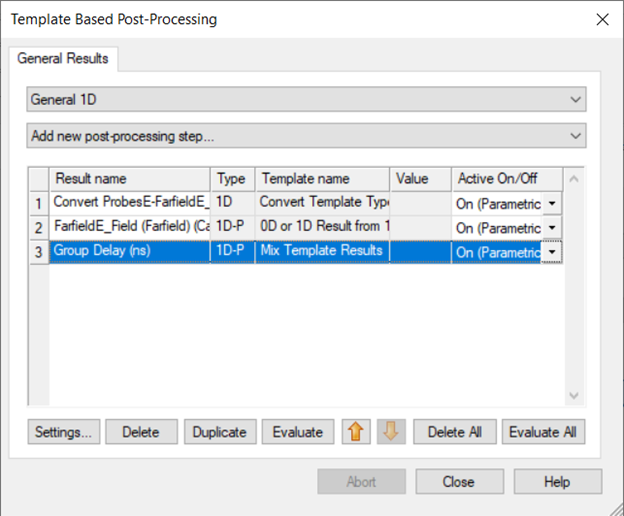

根据需要修改名字，这里我们将“Mix1D“改为"Group Delay (ns)"。运行三个后处理（Evaluate All），便可得到三个结果曲线：
此外，如果在第一个后处理用unwrapthe phase (rad), 也就是弧度代替角度，那么在第三个后处理的公式则变成-A/(2*pi), 结果一样。
