CST对一个面上功率密度求积分操作
来源：广州浦信系统技术有限公司
更新时间：2024-06-23
阅读：
这期内容我们介绍如何对一个面上功率密度求积分。先说思路：
CST可以添加PowerFlow监视器，计算功率密度（坡印廷矢量V.A/m^2）
通过后处理result Template，可以对一个面上功率密度做积分处理（提前添加一个用于积分的Face）
注意：2020版本计算的能量是峰值，如需要平均值，需要对结果*0.5
我们从Macro中打开软件自带Horn antenna 作为Demo:

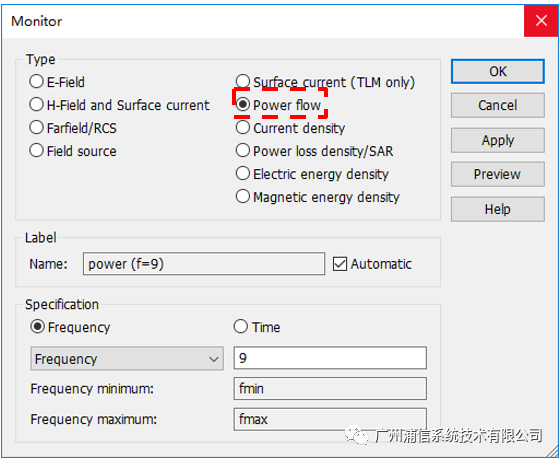

先添加一个PowerFlow监视器，用于计算仿真域内功率密度。
接下里绘制一个用于积分的辅助面Face（下图中绿色面）
先绘制一个无厚度薄片

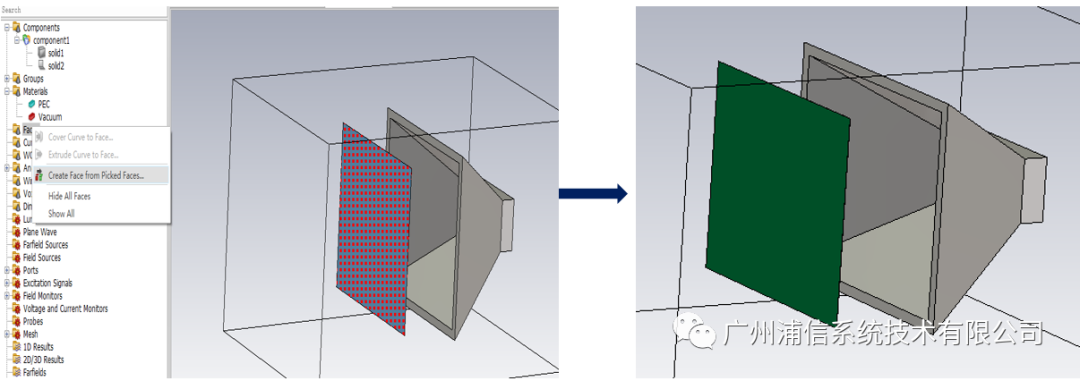

选中绘制的面（快捷键F），在Navigation Tree 右键Face，CreateFace from picked Faces,得到无实体的面用于后处理
PS：生成Face后，之前绘制的薄片需要删除
开始仿真，得到数据后通过软件自带的后处理工具求积分

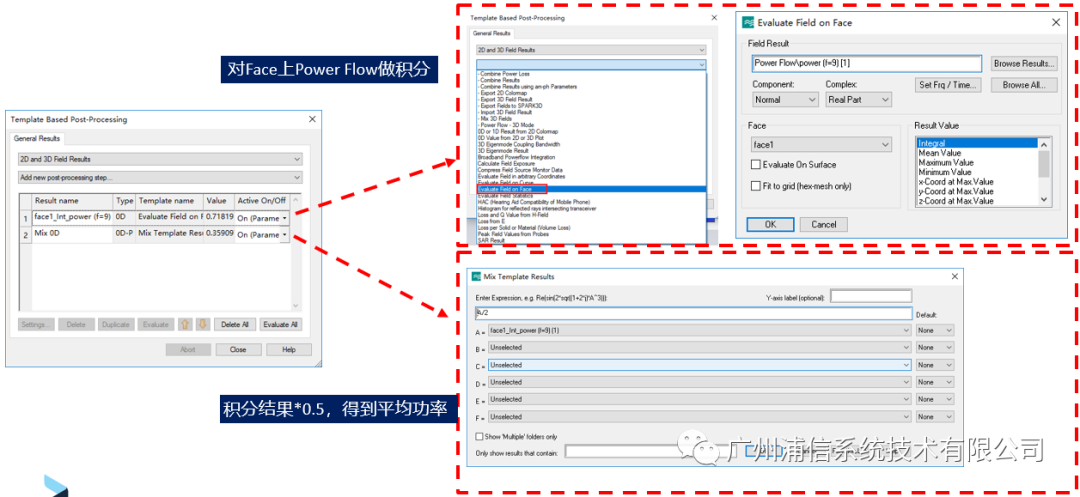

Result Templates-->2D/3D field results-->Evaluate field on Face
该条后处理工具，除了可以求面上积分，还可以计算面上平均值、最大值、最小值等。

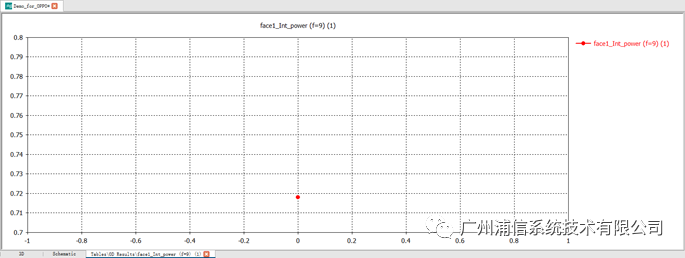

运行后处理，在0D result中得到积分后的峰值功率：

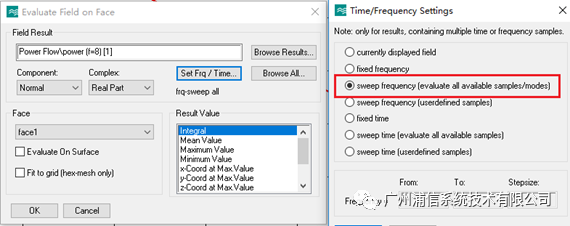

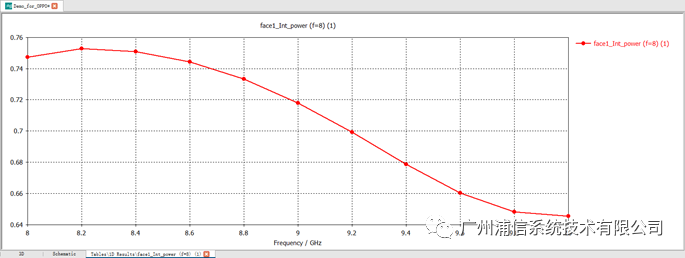

如果需要考虑多个频点数据，只需要在后处理中选择Sweep Freuqency即可。
