CST仿真手机天线模型自动手握和自动头模对准操作
来源：广州浦信系统技术有限公司
更新时间：2024-06-23
阅读：

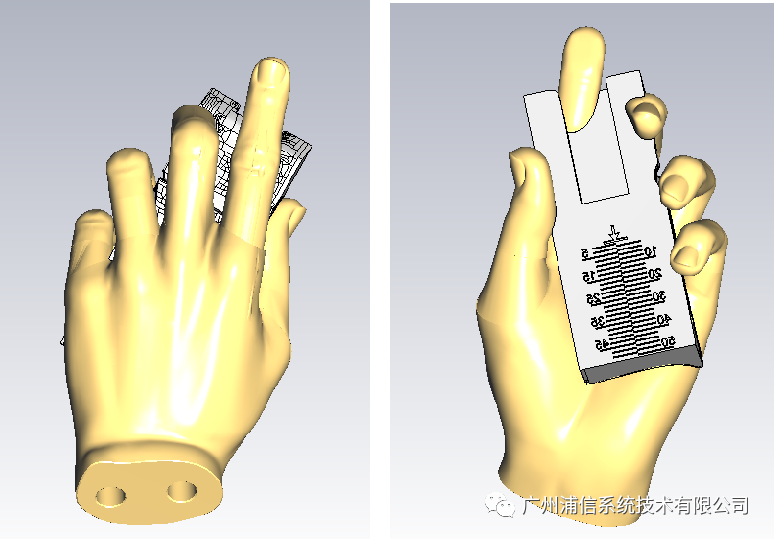

在前段时间的公众号文章里，我们分享了一篇关于CST生物模型导入方法的文章，针对手机仿真，本文将在上文的基础上讲解CST生物模型自动手握&自动头对准的实现方法，导入效果如下图。
在导入自动对准手模前，我们需设置局部坐标系以及在导航树中选中手机外壳模型作为自动手握调整的参考。（注意区别左右手的局部坐标系的不同，且该步骤并没有导入手模型，仅用于展示。）

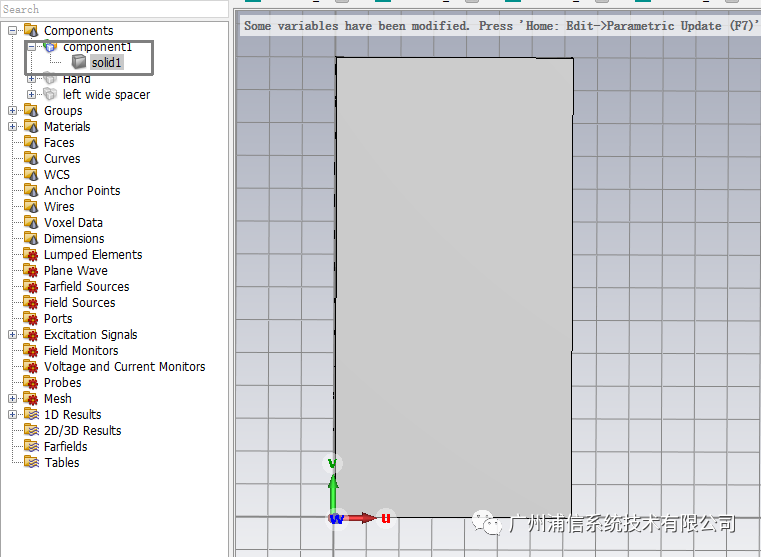

以左手模型为例，选中手机模型做下角底部，设置局部坐标系位置，注意坐标uvw的方向,在导航树中选中手机外壳模型使其处于高亮状态；

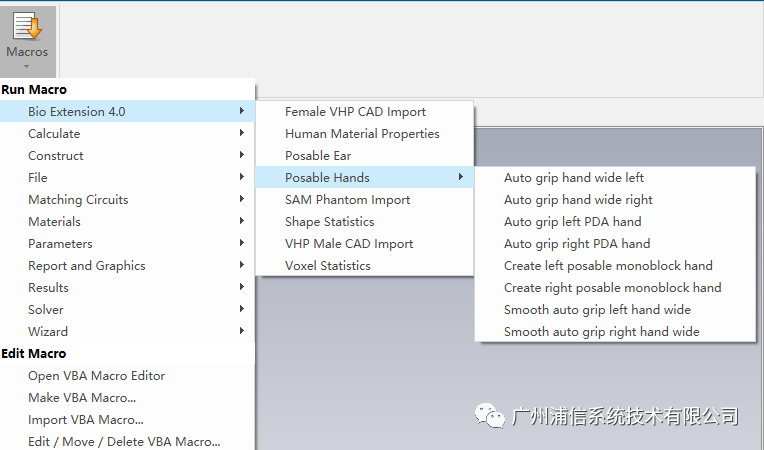

点击Home功能栏Macro下拉菜单Bio Extension 4.0，选中我们需要的手摸，导入的手模效果如下图：

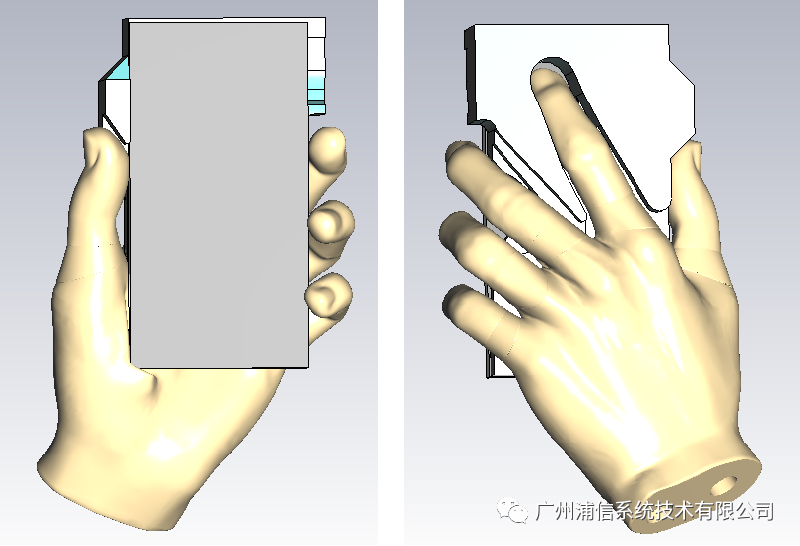

Auto gifp hand wide left模型导入CST效果图
Auto gifp lest PAD hand模型导入CST效果图
Great left posable monoblock hand模型导入CST效果图（不会自动手握）
Smooth Auto gift left hand wide模型导入CST效果图

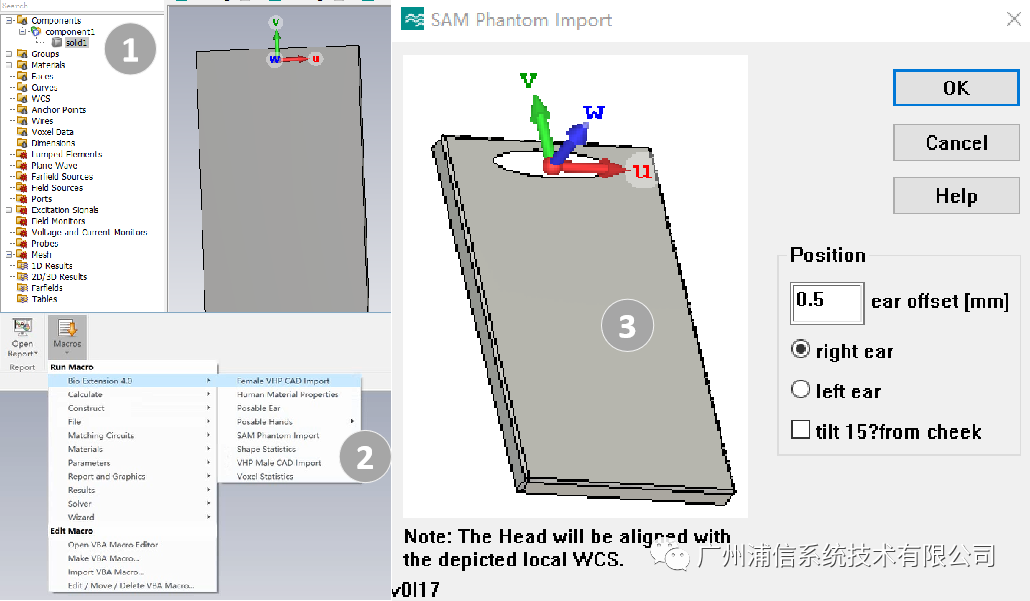

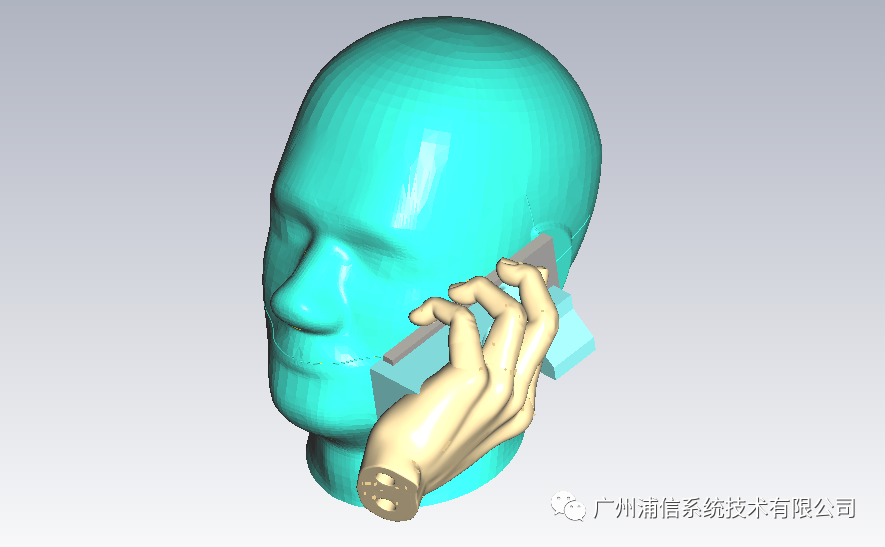

导入SAM Head Phantom头模的方法和手模的方法类似，需要先设置局部坐标系，如下图所示；然后在导航树中选中手机外壳模型使其处于高亮状态；点击Home功能栏Macro下拉菜单Bio Extension 4.0，选择SAM Head Phantom，在弹出来的窗口中设置对齐的位置，点击OK按钮。
