本期内容将介绍如何在CST中通过调用局域网路径，访问不同的库文件夹。通过对局域网路径的库文件夹进行统一管理，为公司创建独有的材料库、工程模板、Macro、组件库以及元器件管理库。

搭建过程需要以下三步设置：

(1) 在局域网路径创建共享文件夹。

(2) 为共享文件夹添加CST可识别的库文件。

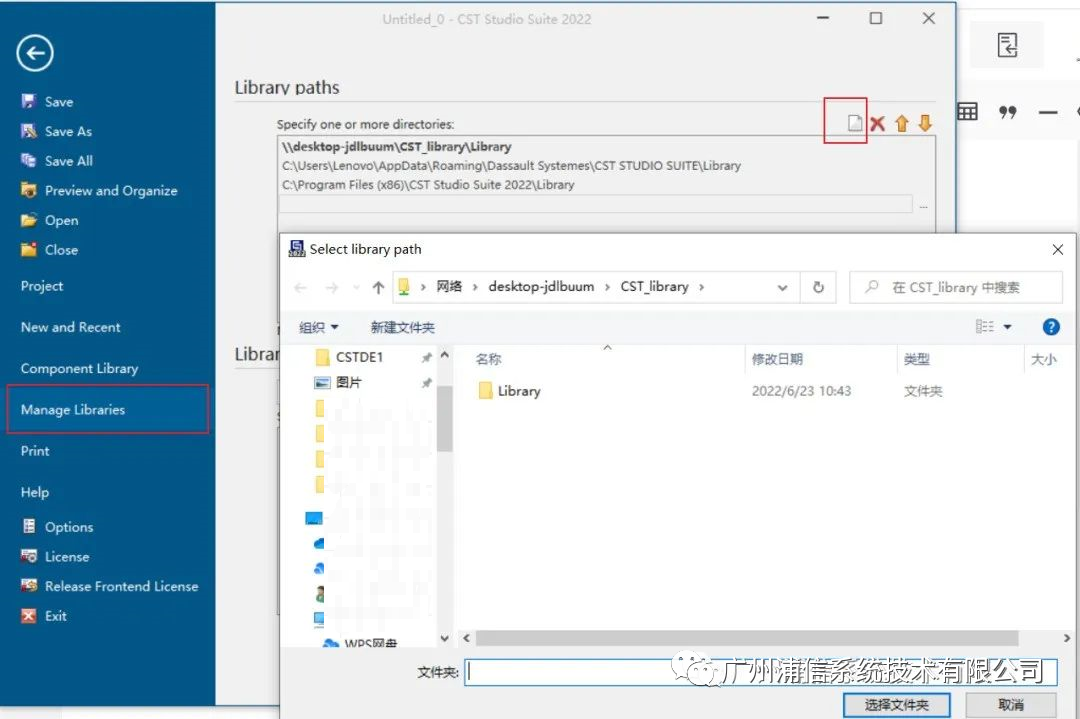

(3) 在Manage Library中添加已创建好的共享文件夹路径。

下面具体介绍搭建步骤，重点分析管理不同类型的库文件时需要注意的细节。

1、在局域网路径创建共享文件夹

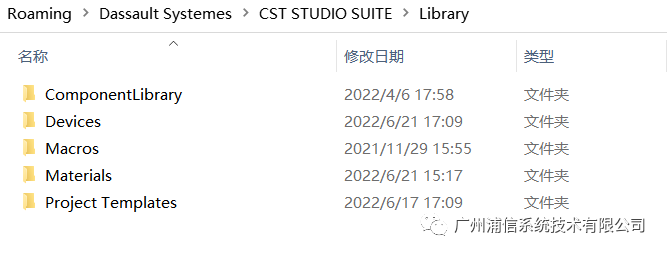

在局域网中创建一个用于CST库管理的共享文件夹。需要注意的是，共享文件夹中需包含下图名称的子文件夹，CST可以通过文件夹名称自动识别到这些子文件夹。其中：

(1) “ComponentLibrary”文件夹用于组件库管理，用于保存常用的结构模型和工程。

(2) “Macros”文件夹用于保存软件二次开发的宏脚本文件。

(3) “Materials”文件夹用于材料库管理，新添加的材料可以在CST材料库界面中直接检索到。

(4) “Project Templates”文件夹用于保存CST工程模板。

(5) “Devices”文件夹用于保存阻容器件、半导体器件。

2、为共享文件夹添加CST可识别的库文件

为不同库添加CST可识别的库文件，其方法大同小异，下面介绍搭建过程中需注意的细节。

（1）在局域网中创建材料管理库

用户可以通过.mtd文件将自定义的材料文件添加到共享文件夹中，当共享路径被指定为Manage Library路径，用户可以在CST材料库界面中检索到新增的材料。

这与用户单独将自定义材料添加到CST材料库不同，所有连接到局域网路径的CST用户，其材料库界面都会统一刷新。

生成.mtd文件的方式也非常简单，新建材料时勾选"Add to material library"复选框，新建的材料会以.mtd文件的形式保存在库文件夹中。

（2）在局域网中创建宏脚本管理库

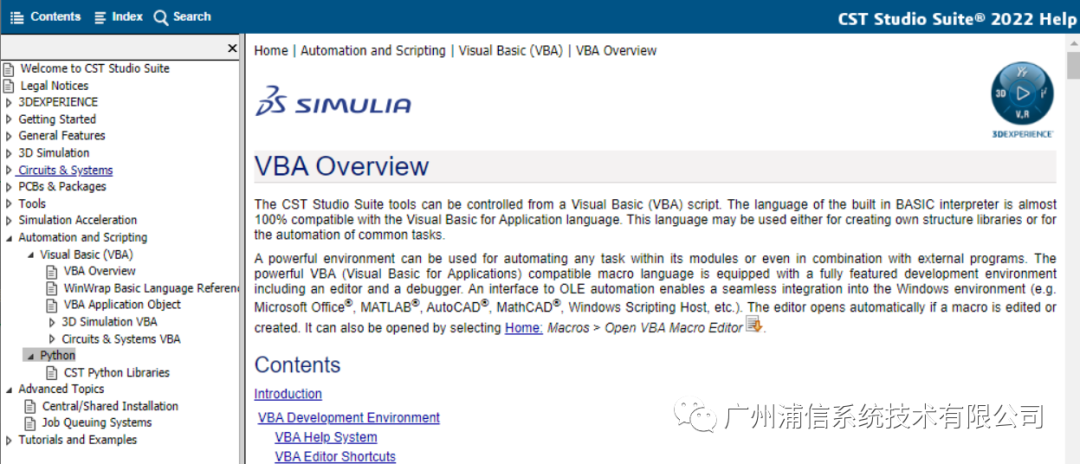

CST Macro自带了大量宏功能用于软件控制、界面开发、模型创建和数据后处理等。此外CST也提供了大量API接口，支持用户使用VBA或Python语言编写宏脚本文件对CST进行二次开发。

用户可以将编写好的脚本文件以.mcs文件的形式保存在共享文件夹中，特别称赞的一点是：如果用户以文件夹的形式对脚本文件进行管理，打开Macro下拉菜单时，软件也会以文件夹的形式对这些脚本文件进行归类管理。

（3）在局域网中创建工程模板管理库

通过CST饼状图创建的工程模板会以.cfg文件的形式保存在计算机C:\Users\Lenovo\AppData\Roaming\Dassault Systemes\CST STUDIO SUITE\Library目录下。

虽然工程模板不能像材料库那样通过局域网路径统一访问，我依旧建议大家在共享文件夹中创建一个"Project Templates"文件夹统一管理工程模板。

管理者可以把常用的工程模板保存在共享文件夹中，工程师根据需求可以直接把共享文件夹中.cfg文件和对应的文件夹拷贝到自己电脑的库路径中，CST会自动识别库路径下的.cfg文件，并在软件界面中显示所有可用的工程模板。

参考之前的公众号：通过History List>Template功能创建专属工程模板。定义专属工程模板并管理好它们，这能有效减少用户在仿真设置上工作量，降低犯错率。

（4）在局域网中创建组件管理库

CST允许用户将常用的结构和工程保存在Component Library中，需要时直接调用即可。

在Add Component的设置中，可以选择Component保存路径。局域网内所有连接到共享文件夹路径的用户都可以将自己的模型添加到Component Library中，但只有创建者才有删除Component 的权限。

（5）在局域网中创建元器件管理库

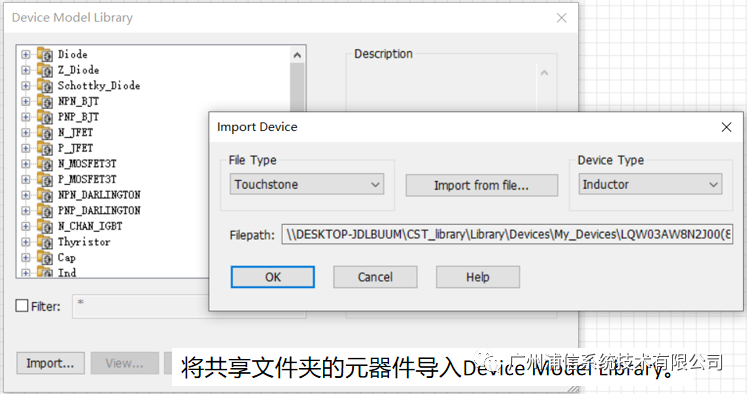

在之前的公众号中，我介绍了如何下载CST扩展库，其中CST Devices插件是来自不同供应商元器件SPICE模型的集合。扩展库安装完成后，可以在设计工作室Device Model Library界面中调用TDK / Epcos、村田、Coilcraft、Wuerth、On Semiconductor、STMicroelectronics等公司的元器件库。
