CST中如何导出基站天线的一些特殊结果？

作者 | 魏云飞

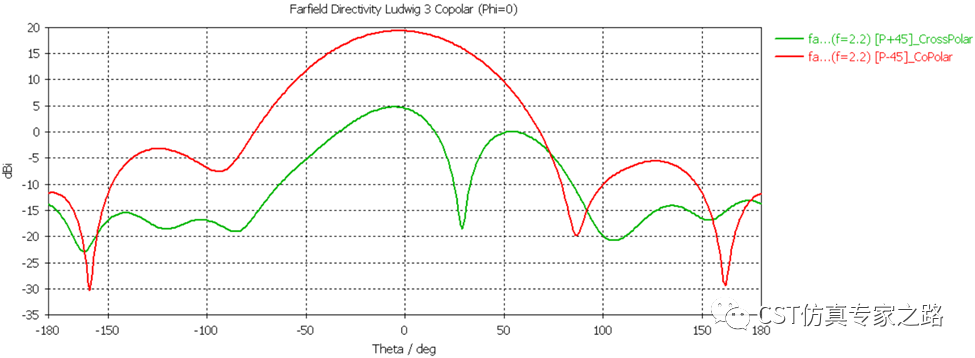

在CST中仿真基站天线除了常规的一些结果是默认给出的，还有一些比较特殊的结果作为基站天线我们必须去查看。这里我们以Cross Polar Discrimination (XPD)为例来说明这类结果的导出。CST的post-processing里可以提供丰富便捷的后处理功能。下面以这个阵列在2.2GHz的-45°极化的主极化和交叉极化为例。

对于这种双极化天线，考虑到它的交叉极化可能会对主极化造成干扰，因此必须要抑制交叉极化的强度。通常用两个指标来衡量交叉极化方向上的信号抑制的优劣，一个是天线水平面最大增益方向上主极化与交叉极化信号强度的比值，称为主轴上的交叉极化比。另一个是主轴两侧±60°处主极化与交叉极化信号强度的比值，称为±60°上的交叉极化比（XPD±60°），通常取两者中较差的。

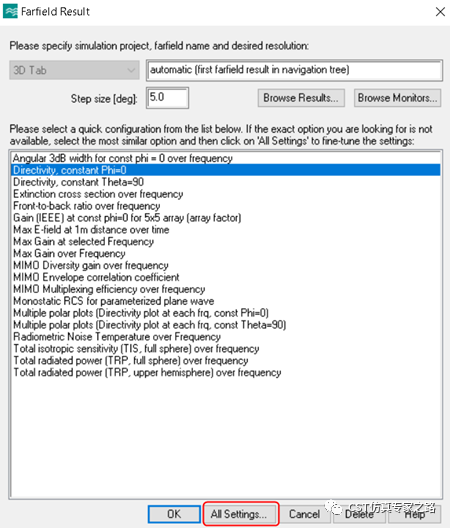

在Post-Processing里面，点击Result Template，跳出如左上图所示，选择“Farfield and Antenna Properties”，再选择“Farfield Result”，接着会跳出右上图，点击“All settings”。

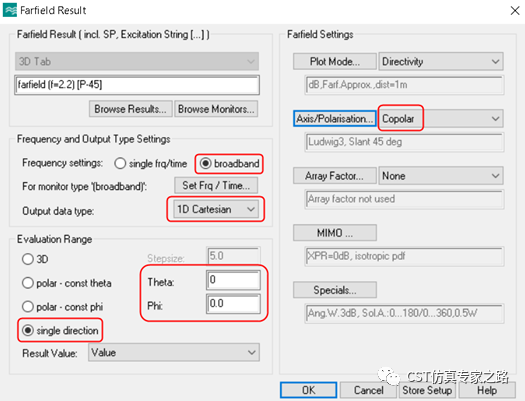

我们需要在Farfield Result里面做些设置，以便提取想要的数据，这里我们要提取整个频段里Theta=0 & Phi=0方向（最大辐射方向）的directivity。所以，在下图里选择“broadband”，“1D Cartesian”，“single direction”。

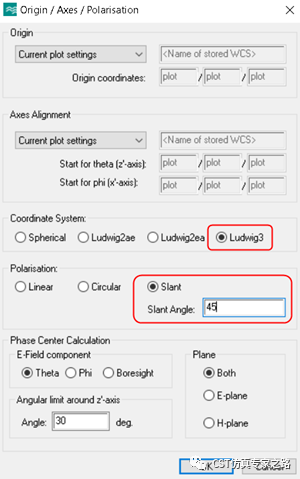

在“Axis/Polarization”里面也需要做些设置，如下图示，坐标系选择“Ludwig3”，Polarization选择Slant，并在Slant Angle里面输入45度的极化方向。这里设置完之后，回到上图界面，在“Axis/Polarization”旁边选择“Copolar”。点击OK。

这样，我们就得到了最大辐射方向上主极化的Directivity的结果。用同样的方法我们得到最大辐射方向上交叉极化的Directivity。

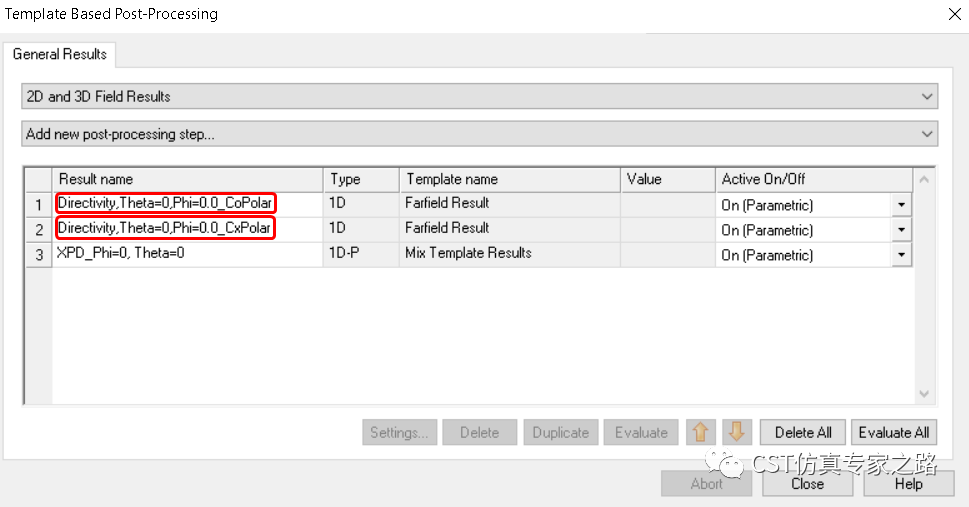

要得到最大辐射方向上的XPD，则只需要把最大辐射方向上的主极化和交叉极化相减就可以了。

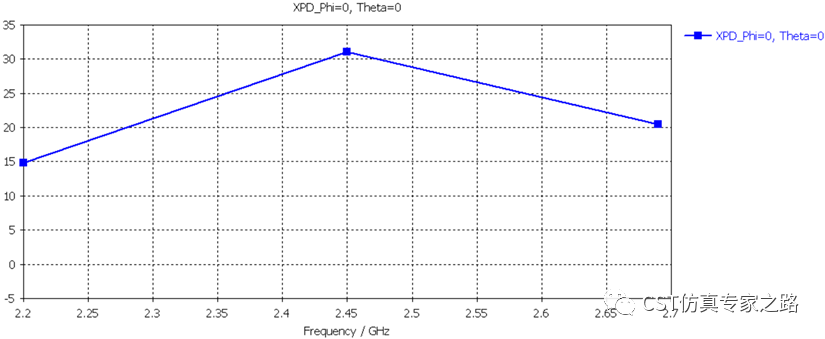

结果如下。

另外，±60°方向上的XPD可用同样的后处理方式得到。
