CST数据后处理如何修改远场参考坐标和显示范围

1.修改远场图的参考坐标

为了更好地显示远场的辐射特性或测量设置，CST支持用户自由地旋转远场计算所使用的坐标系。

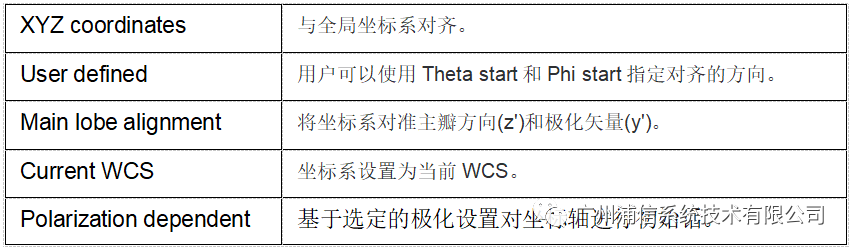

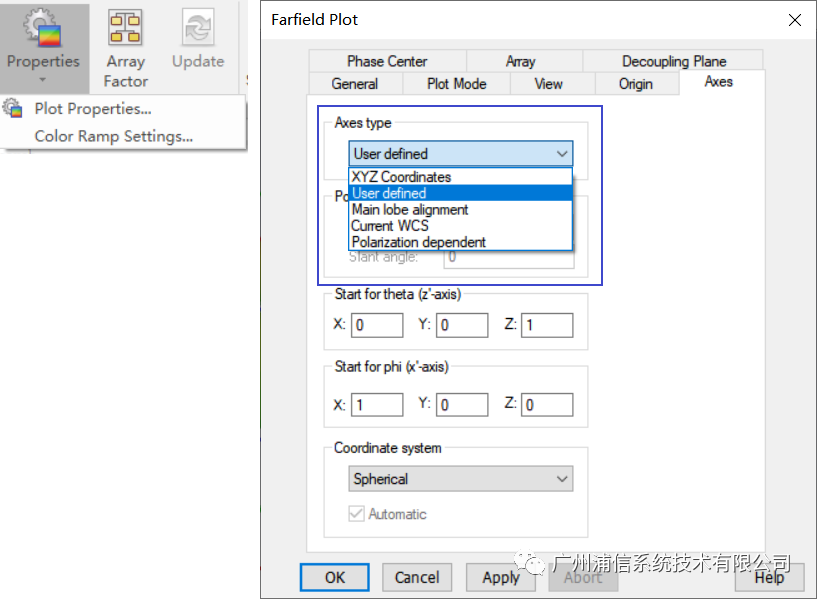

在Farfield Plot设置窗口查看软件支持的参考坐标类型。

远场默认的计算坐标系是以全局坐标对齐的，Theta参考的是Z轴方向、Phi参考的是X轴方向。用户也可以通过局部坐标等方式重新定义远场图。

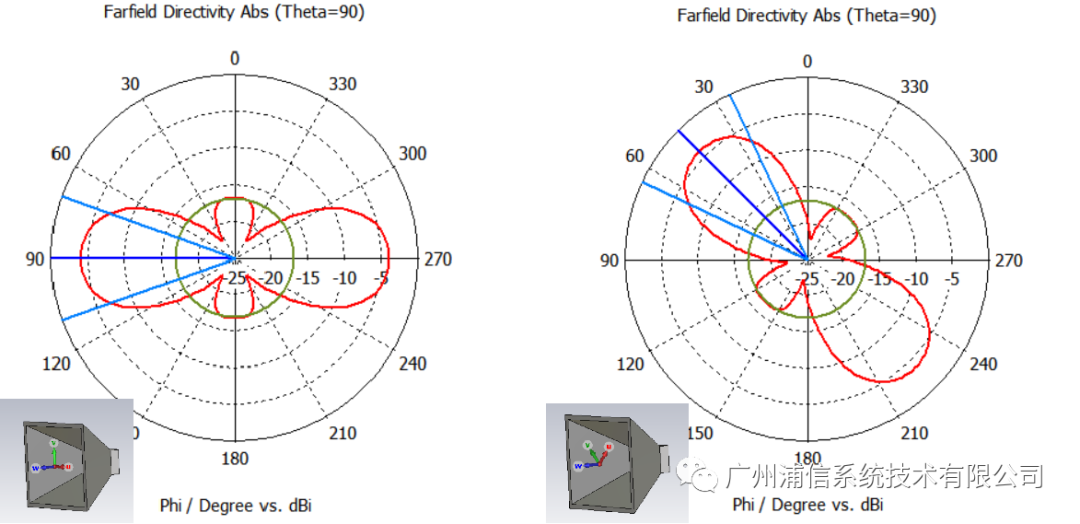

下图是以局部坐标的方式定义远场结果，通过旋转局部坐标系，可以实现远场图的旋转。

2.修改1D Results的显示范围。

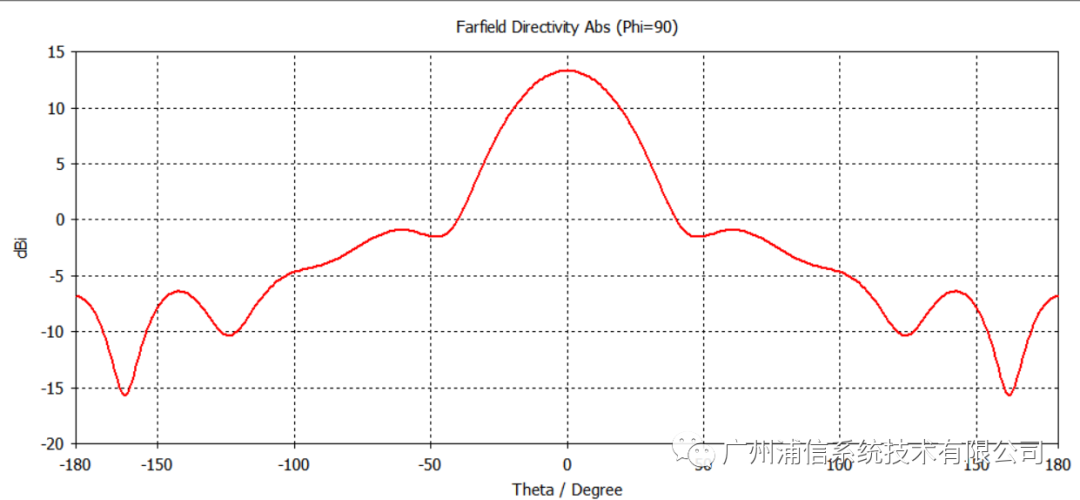

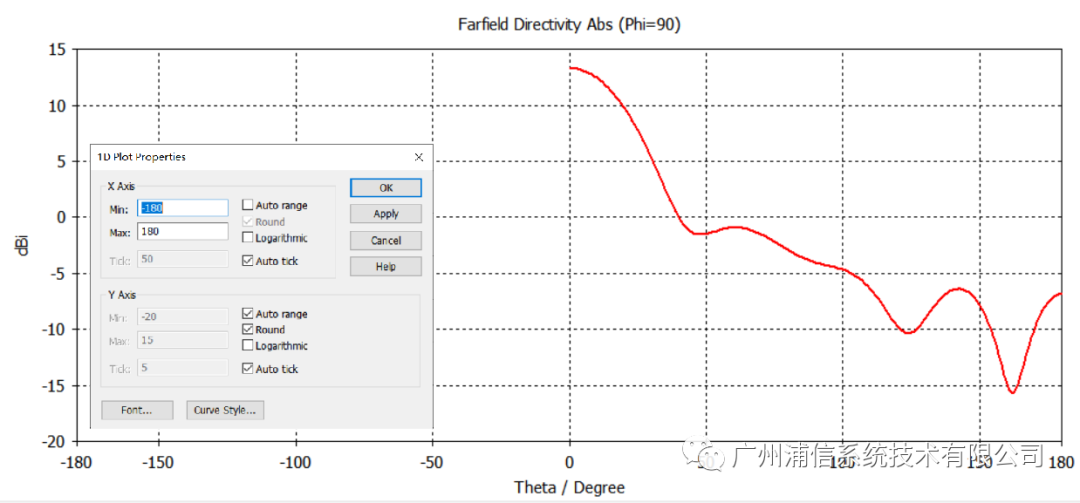

默认设置下：用笛卡儿坐标系查看远场结果时，phi=0、phi=90平面只显示0~180°的结果。

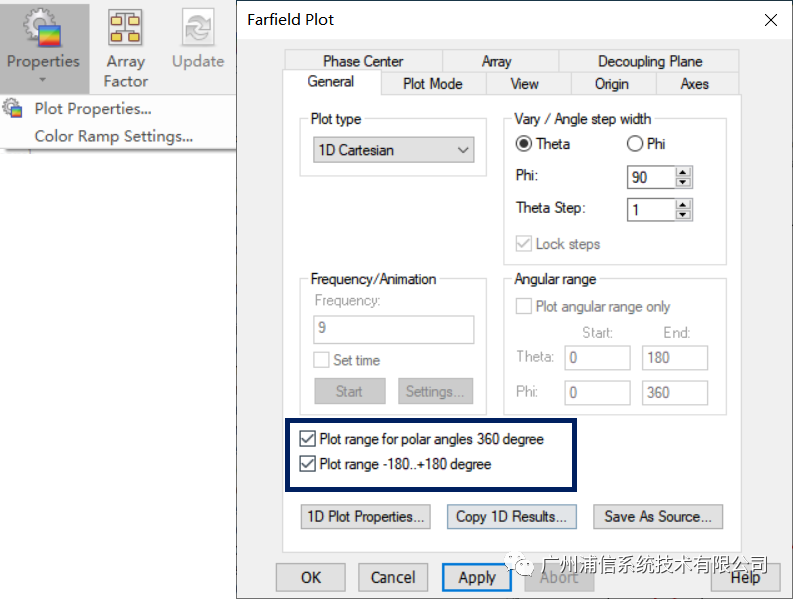

在Farfield Plot设置窗口中可以修改远场的显示范围。

此外通过“Copy 1D Results”功能可以快速地将远场结果拷贝到导航树的1D Result下用于多个远场结果的比较。
