CST生物模型导入方法

1. 生物模型插件的获取方法

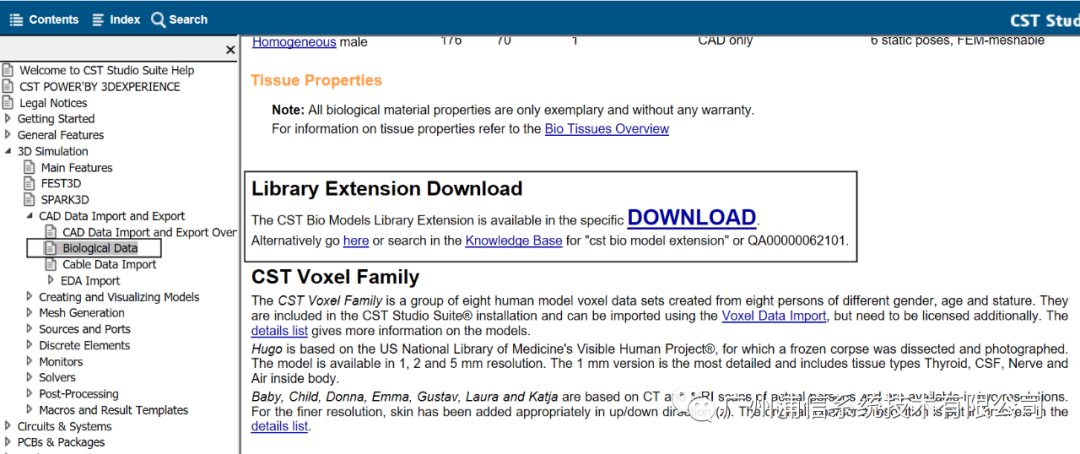

生物模型插件可以通过咨询CST技术支持工程师获取，也可以使用达索官方账号在帮助文档中下载，在帮助文档目录：3D Simulation/CAD Data Import and Export/Biological Data,在该文章中点击Library Extension Download下载BIO MODEL 4.0插件。

2. BIO MODEL 4.0插件安装

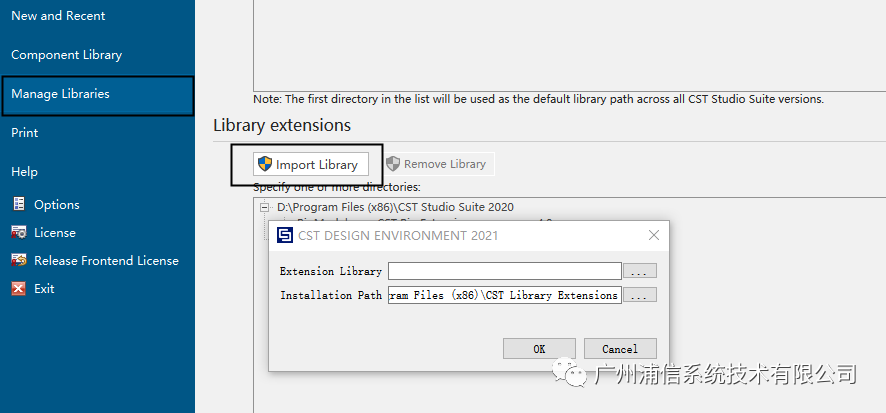

在CST启动页面点击Manage Libraries菜单栏，点击Import library按钮，在弹出来的窗口中，Extension Library对话框选择下载好的BIO MODEL 4.0插件压缩包；Installation Path选择安装路劲，安装路劲不要有中文；安装成功后我们可以在Home主菜单，Macro下拉菜单中找到新安装的BIO Extension 4.0插件 。

3. 生物模型导入工程

由于BIO MODEL 4.0插件的生物模型并不是都以CAD文件存在，导入方法不尽相同，而BIO MODEL 4.0插件的生物模型主要分为六类，为方便用户直接导入，本文对这六类模型都简单说明了他们的导入方法。

3.1 CST voxel family模型导入工程

CST Voxel Family 包含Baby, Child, Donna, Emma, Gustav, Hugo, Laura, Katja八个人体模型。

通过Import →Voxel date导入。

3.2 CST Female Visible Human模型导入工程

通过Macro下拉菜单Bio Extension 4.0/Female VHP CAD Import功能导入。

3.3 CST Surface Bio Models导入工程

CST SURFACE BIO MODELS包括Tom, Ana, and 4 children (Baby, 4y, 8y, 12y)六个人体模型。

通过Import →Voxel date导入。

3.4 CST Animal Models导入工程

CST Animal Models 由一只猴子、一只老鼠和一头山羊，三个动物模型组成。

通过Import →Voxel date导入。

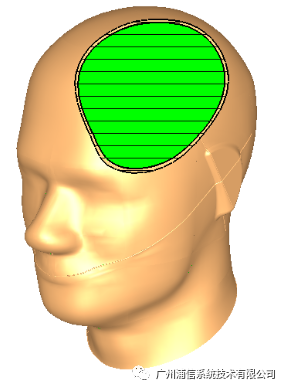

3.5 SAM Head Phantom模型导入工程

（1）先画参考物，在参考物表面创建局部坐标系；

（2）在导航树中选中参考物；

（3）执行Macro，导入SAM Head Phantom模型。

3.6 CTIA Hand Models导入工程

CTIA Hand Models中包含了各种姿势的手模。

通过Import →Voxel date导入。

用户可以认真阅读帮助文档的介绍了解各个生物模型的特性，根据自己的需求导入需要的模型。
