如何确定Floquet模数和背景距离

这个问题还是太多人搞不清楚了，所以解答一下。之前写过一个案例：如何设置Floquet端口。

下面我们定量计算一下：

首先，所有的传播模式都需要端接（terminated），也就是增加Floquet端口计算模数。传播模式就是有beta的模式。

其次，如果有倏逝波(evanescent)高次模（有Alpha的）在计算域中，我们就要判断是端口计算的模数增加（考虑他们），还是增加背景距离，让他们衰减到不了端口（不考虑他们）。

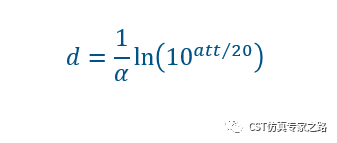

衰减Attenuatiion（dB）与背景距离（m）的关系如下：

其中Alpha是衰减系数Np/m。举个例子，如果让上图中的Alpha等于402.3的高次模衰减到40dB，我们需要背景距离1/402.3*ln(10^(40/20))=11mm。

所以，结论和之前一样，端口离结构的距离不能太近（高次模影响），也不能太远（增加网格）。同样适用于波导端口在边界激励的情况。
