CST仿真，如何计算天线“x”dB的波束宽度

CST的后处理模板内容非常的丰富，基本可以实现各种结果的处理。我们以提取天线远场方向图的波束宽度的结果来介绍一下后处理的使用方法。

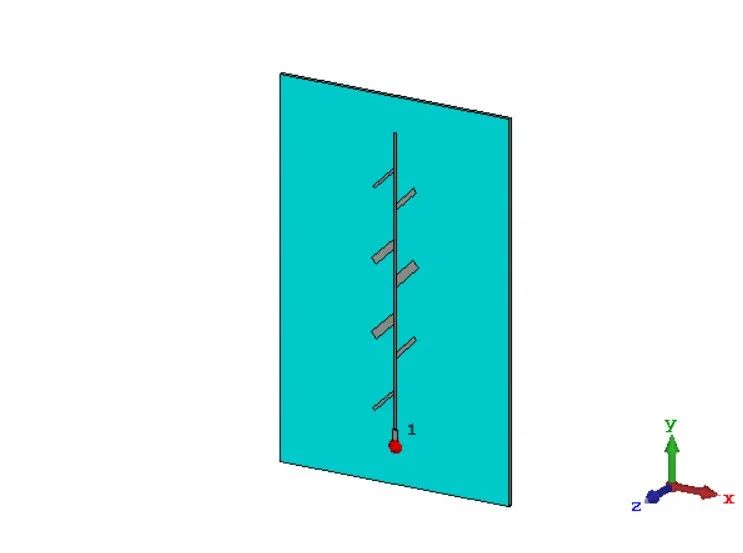

用了太多次的CST软件自带的喇叭天线和振子天线。本例中我们换一下，用一个Antenna Magus库提取的77GHz的天线作为示例，如何用Antenna Magus快速生成天线，可以学习本站的AntennaMagus使用视频课程。生成的串馈天线，如下图所示：

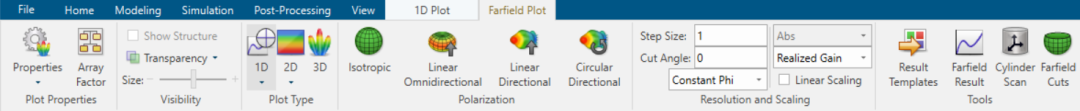

完成仿真后，点击farfield结果，可以在下面的位置，设置你所需要的方向图结果，如下图所示：

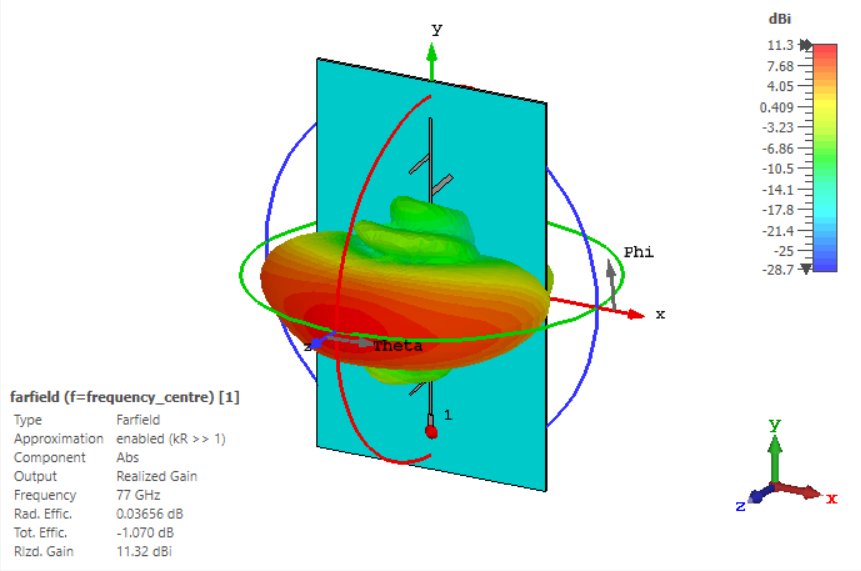

点击上图中的3D，得到典型的3D方向图增益结果如下图所示：

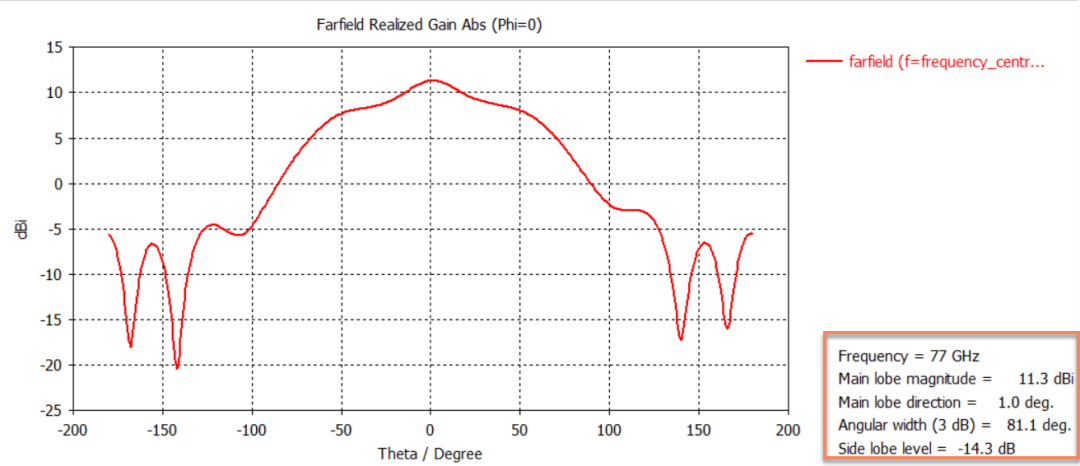

如果点击1D Cartesian，选择phi=0的屏幕，得到1D结果如下图所示：

我们可以看到，软件自动提取了很多用户很关注的信息，比如主瓣增益，指向，3dB波束宽度，副瓣电平等。那么问题来了，如果我想知道这个方向图里的10dB波束宽度，我应该怎么做呢？

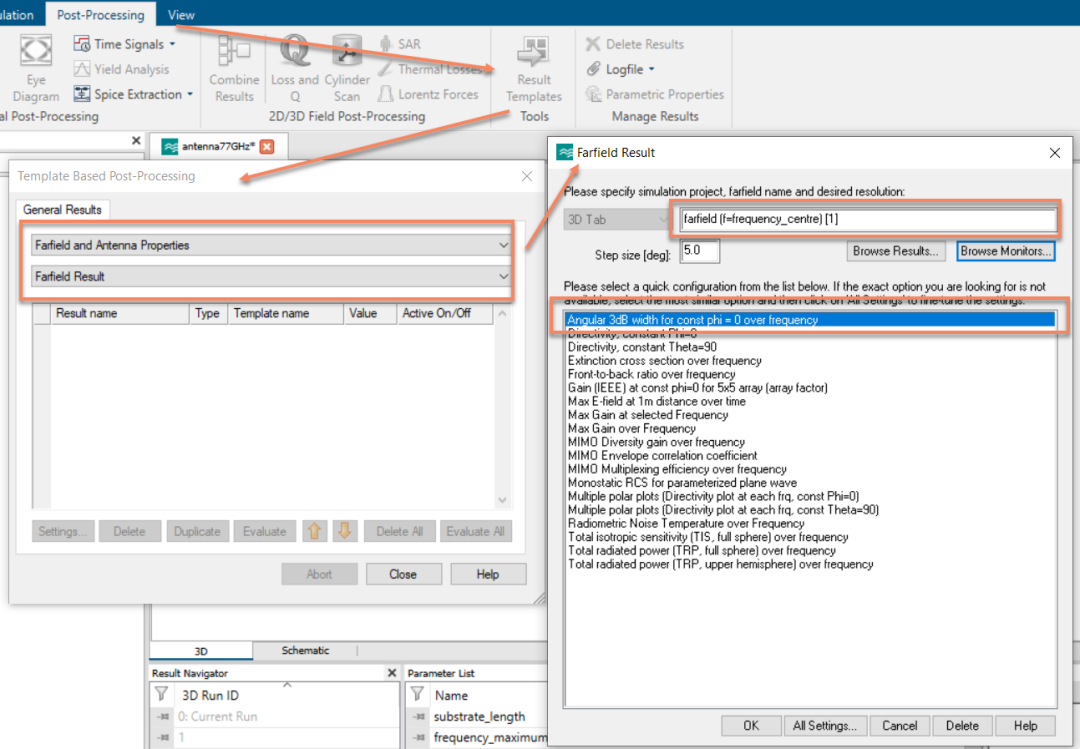

我们只需要借助后处理模板即可完成。Post-processing=>Result Templater=>farfield and Antenna Properties=>Farfield result=>Angular 3dB with

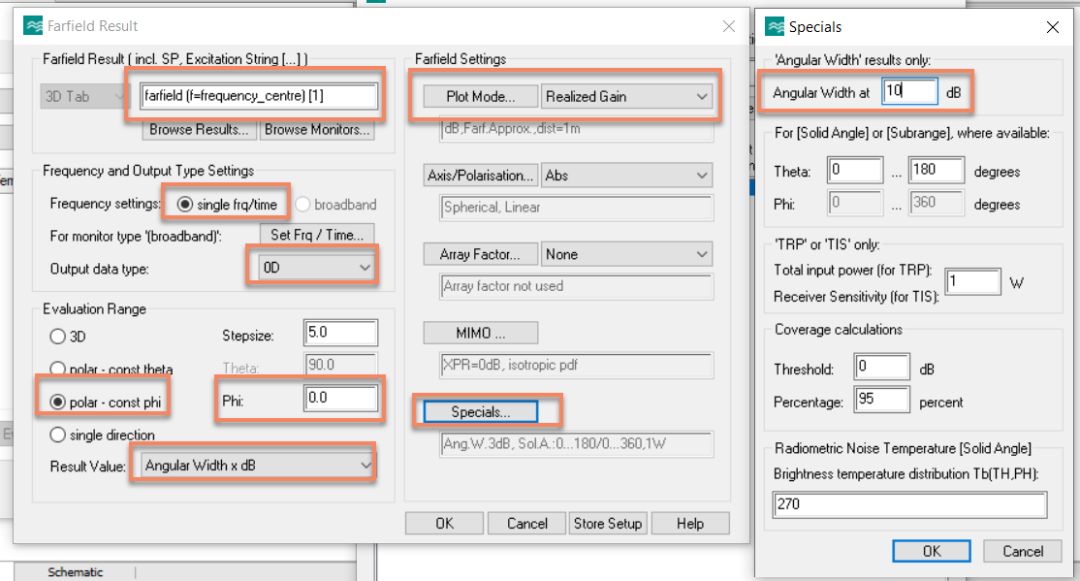

当然也可以直接点击上图右下角位置的All setting直接选择你需要的结果。比如要计算10dB在77GHz,phi=0的切面上的波束宽度，我们可以直接进行如下所示：

点击OK，可以在下图两个地方找到最终的结果，本例的天线phi=0切面，10dB宽度大约165.9154°

当然通过下拉菜单可以找到各种关键的天线指标，都是相同的方法就不赘述，这里需要注意的是如果数据类型,需要在Output data type改成0D，才有这些下拉菜单的选项，如下图所示：
