在FD3D里面综合滤波器时如何添加传输零点

作者 | 魏云飞

在综合带通滤波器时，为了改善带外抑制，可以通过增加传输零点来实现。那么在FD3D中怎么加传输零点？首先在FD3D中有如下几种传输零点可以用：Normal Transmission Zero，Fixed Transmission Zero，Symmetric Transmission Zero Pair，Complex Transmission Zero Pair，Complex Symmetric Transmission Zero Pair，Complex Symmetric Transmission Zero Quadruple。下面说明如何添加传输零点。

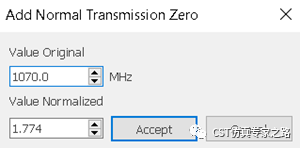

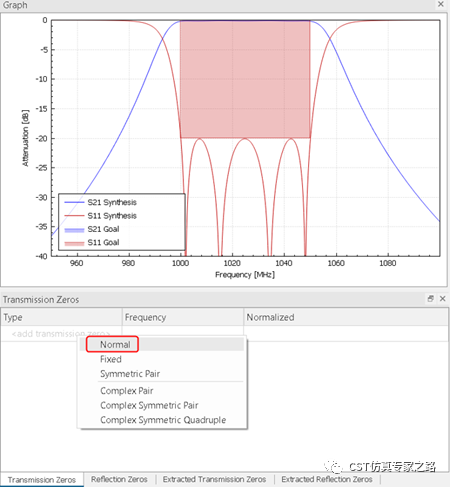

如上图，在FD3D主页面的左下角，点击“Transmission Zeros”，接着会看到Transmission Zeros对话框出现，在“Type”下面点击“add transmission zeros”，则会出现如下图所示，选择添加的传输零点类型。比如这里添加一个“Normal”传输零点，选择“Normal”，打开Normal传输零点设置窗口，这里可以输入零点位置及相应的值。

可以对添加的传输零点的频率值和Normalized值进行微调，如右上图在1070MHz处加了一个“Normal”零点，双击频率值，如下图可以微调频率的值。点击鼠标右键，可以删除已经添加的零点。
